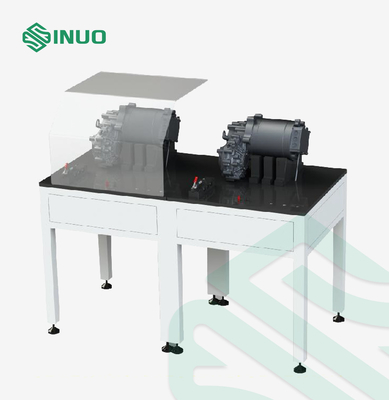

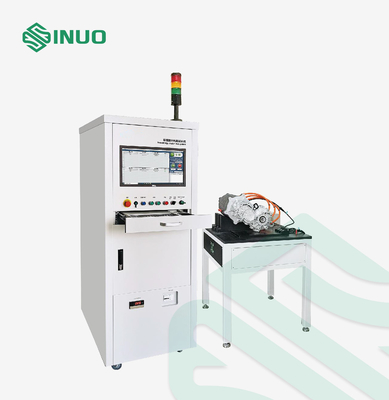

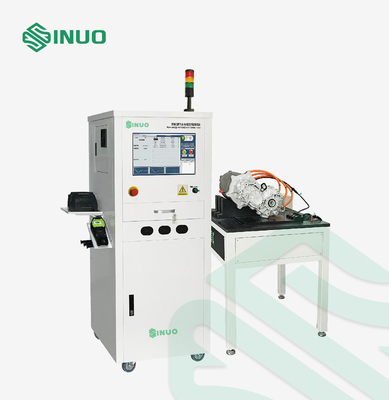

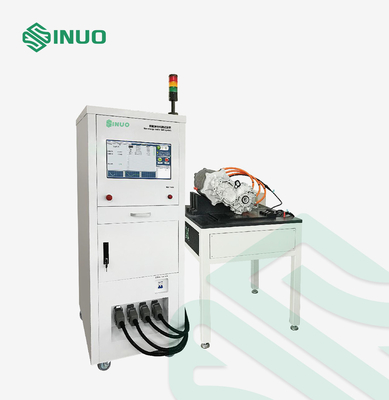

IEC 62196 Sprzęt do testowania bezpieczeństwa elektrycznego silnika Napięcie wytrzymywane AC

System testowania bezpieczeństwa elektrycznego dla inspekcji fabryki silników pojazdów elektrycznych

Przestrzegane normy i klauzule

ISO 6469-1:2019 Pojazdy drogowe z napędem elektrycznym — Specyfikacje bezpieczeństwa — Część 1: System magazynowania energii wielokrotnego ładowania (RESS)

IEC 62196:2020 Wtyczki, gniazdka, złącza i wtyki pojazdu – Przewodzące ładowanie pojazdów elektrycznych

...

Przegląd sprzętu

1. Napięcie wytrzymywane AC (uzwojenie do powłoki, uzwojenie do termistora), izolacja (uzwojenie do powłoki, uzwojenie do termistora), zwoju do zwoju, rezystancja (rezystancja uzwojenia, termistor, rezystancja przelicznika), indukcyjność (opcjonalnie), EMF (opcjonalnie), kolejność faz itp., wykonaj wszystkie testy w jednym połączeniu.

2. Test rezystancji ma szeroki zakres pomiarowy, minimalny pomiar rezystancji uzwojenia wynosi 5mΩ, a czujnik temperatury może mierzyć do 200kΩ;może automatycznie obliczyć trójfazowy bilans rezystancji;może wykryć temperaturę otoczenia w czasie rzeczywistym, a wyniki testu mogą być automatycznie konwertowane na standardowe wartości temperatury.Wyznaczanie wyniku jest wygodniejsze, a jednocześnie zapewnia spójność testu.

3. Prędkość testowa jest szybsza, rdzeń kontrolny przyrządu testowego przyjmuje szybki procesor ARM, a przetwarzanie danych jest kompleksowe i szybkie

4. Wbudowany komputer klasy przemysłowej, 19-calowy kolorowy wyświetlacz LCD, nieograniczone przechowywanie warunków testowych i wyników testów, interfejs pamięci USB, wygodne kopiowanie danych, humanizowany interfejs obsługi, system operacyjny Windows, profesjonalne oprogramowanie sterujące, przejrzysty interfejs wprowadzanie.

5. Otwarta platforma oprogramowania: funkcja edycji projektu testowego, funkcja raportu z testów wszędzie, funkcja analizy danych testowych, funkcja ustawiania uprawnień użytkownika.

6. Wyposażony w trójkolorowe światła ostrzegawcze, istnieją jasne instrukcje dotyczące testowania, kwalifikowane i niewykwalifikowane, oraz alarmy dźwiękowe i wizualne, gdy nie są kwalifikowane.

7. Modułowa konstrukcja sprzętu, łatwa konserwacja.

8. Przyjęto różne środki przeciwzakłóceniowe, z silną zdolnością przeciwzakłóceniową oraz jednocześnie ochroną sprzętu i oprogramowania, co znacznie poprawia niezawodność instrumentu.

9. Specjalistyczne dostosowanie można wykonać zgodnie z charakterystyką produktu i wymaganiami testowymi.

Parametry techniczne

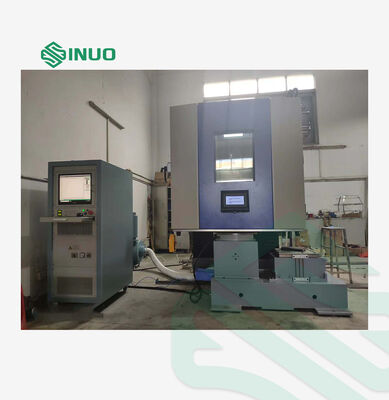

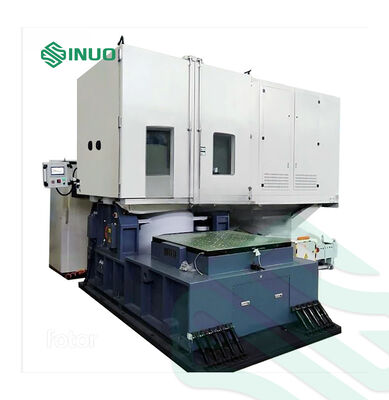

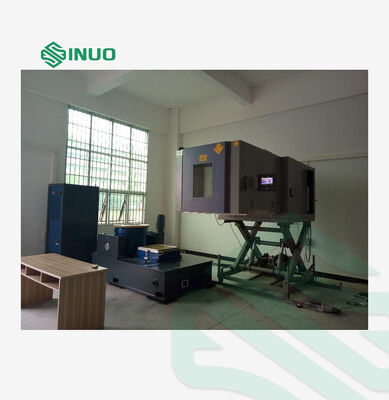

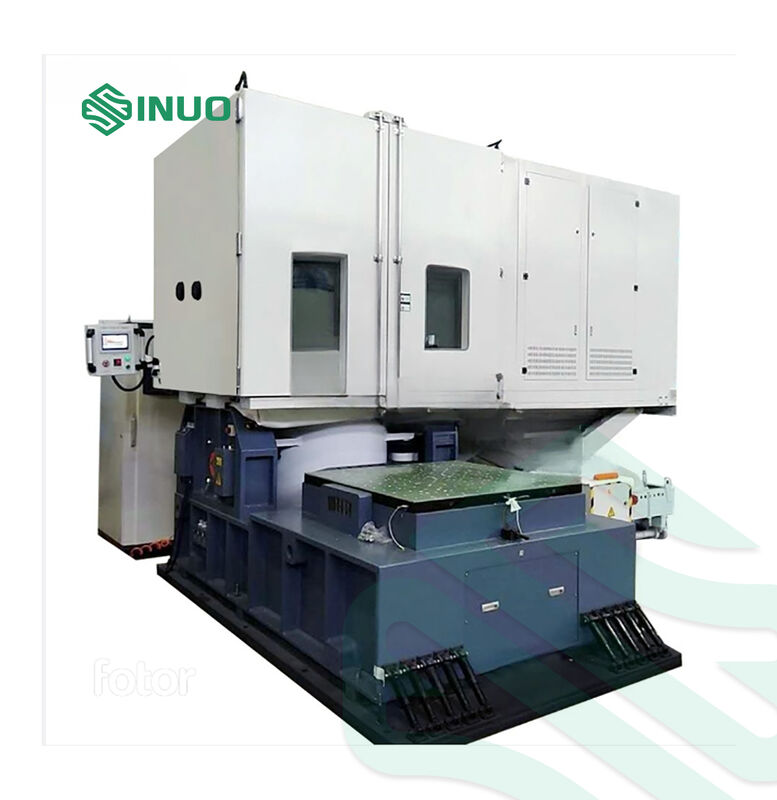

Zróżnicowane oprzyrządowanie testowe
