Dedykowany sprzęt do testowania bezpieczeństwa elektrycznego ISO 6469 dla elektroniki pojazdu elektrycznego

Dedykowany sprzęt do testowania bezpieczeństwa elektrycznego ISO 6469 dla elektroniki pojazdu elektrycznego

Nazwa marki:	Sinuo
Numer modelu:	SNE6884A
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	20 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowany standard:

ISO 6469 itp

Metoda wyświetlania:

19-calowy prawdziwy kolorowy ekran

Zakres napięcia wytrzymywanego AC:

100-5000V

Obciążenie wyjściowe AC wytrzymywane:

200VA (5000V/40mA)

Zakres pomiaru rezystancji prądu stałego:

5mΩ-200mΩ/2K-200KΩ

Zakres pomiaru temperatury DC:

-10,0 ℃ ~ + 60,0 ℃

Rezystancja izolacji Zakres napięcia wyjściowego:

DC: 200-1000V

Zakres pomiaru rezystancji izolacji:

1,0-3000MΩ

Szczegóły pakowania:

karton

Możliwość Supply:

20 zestawów/miesiąc

Podkreślić:

Dedykowany sprzęt do testowania bezpieczeństwa elektrycznego 40mA

sprzęt do testowania bezpieczeństwa elektrycznego 200VA

urządzenie do pomiaru izolacji ISO 6469

Opis produktu

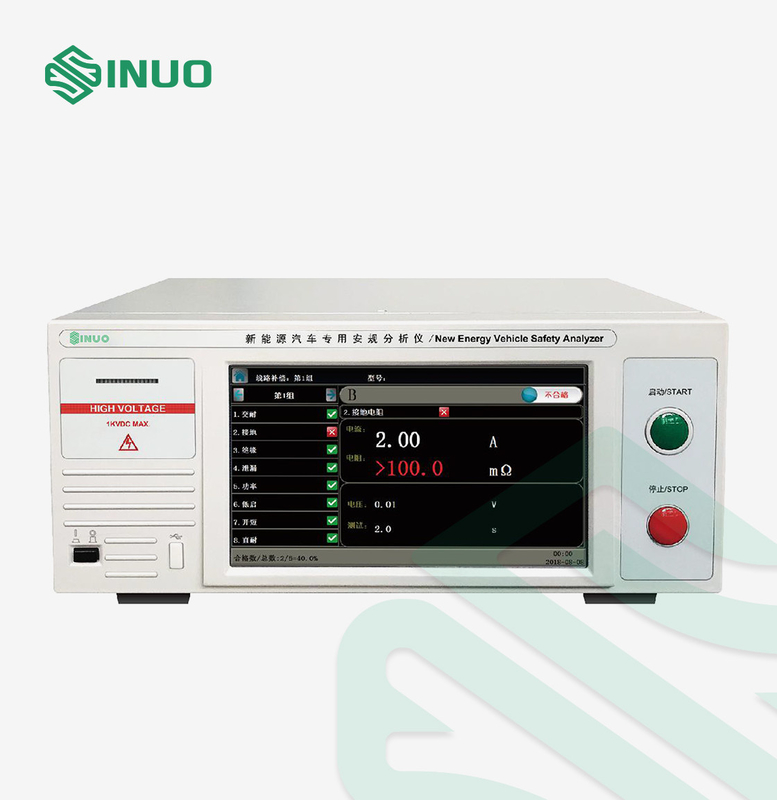

Dedykowany analizator bezpieczeństwa ISO 6469 dla elektroniki pojazdu elektrycznego

Przestrzegane normy i klauzule

ISO 6469-1:2019 Pojazdy drogowe z napędem elektrycznym — Specyfikacje bezpieczeństwa — Część 1: System magazynowania energii wielokrotnego ładowania (RESS)

IEC 62196:2020 Wtyczki, gniazdka, złącza i wtyki pojazdu – Przewodzące ładowanie pojazdów elektrycznych

...

Przegląd sprzętu

1.Elementy testowe: napięcie wytrzymywane AC, napięcie wytrzymywane DC, rezystancja izolacji, wyrównanie potencjałów.

2. Wysoka precyzja: podstawowa dokładność przepisów bezpieczeństwa wynosi 1%.

3. Wytrzymuj napięcie z wykrywaniem łuku i zwiększ ustawienie napięcia początkowego;Napięcie wytrzymywane DC i izolacja zwiększają prąd dolnego limitu ładowania i powoli zwiększają funkcję limitu górnego.

4. Doskonała funkcja ochrony: urządzenie do szybkiego rozładowywania wysokiego napięcia DC podczas testu napięcia wytrzymywanego DC, aby uniknąć napięcia szczątkowego na badanym obiekcie, które może powodować ryzyko porażenia prądem elektrycznym;zapobiegaj obwodom porażenia prądem o wysokim napięciu, wykrywaj pętlę w dowolnym momencie, zapobiegaj obrażeniom porażenia prądem i zapewnij bezpieczeństwo personelu.

5. Funkcja inteligentnego wykrywania jest włączona, aby automatycznie potwierdzić normalne wyjście urządzenia, aby zapewnić wiarygodność testu.

6. Interfejs USB może szybko skopiować ustawione parametry, wyprowadzić wyniki testu i zaktualizować program online.

7. Obsługuje interfejs skanowania kodów kreskowych, może realizować szybki wybór grup, przechowywanie danych i inne funkcje.

Funkcja i konfiguracja

Zastosowane normy		ISO 6469, IEC 62196 itp.
Model		SNE6884A
Opis funkcji testowej		Wytrzymałość napięciowa AC, wytrzymywana napięciowa DC, rezystancja izolacji, równowaga potencjałów
Warunki pracy	Zasilanie robocze	AC220V±10%,50/60Hz±5%
	Temperatura otoczenia	0-40 ℃
	Wilgotność otoczenia	20-80% wilgotności względnej
Tryb wyświetlania		Kolorowy ekran dotykowy o przekątnej 10,2 cala
Zabezpieczenie nadprądowe		Bezpiecznik, ochrona oprogramowania
Sposób alarmu		Alarm dźwiękowy i świetlny: brzęczyk, lampka kontrolna
Standardowa konfiguracja	Interfejs zdalnego sterowania	Zacząć zakończyć
	Przełączanie interfejsu wyjściowego ilości	Zdany, nieudany, testowanie
	Funkcja komunikacji	RS232
	Interfejs światła alarmowego	Trójkolorowa lampka alarmowa
	Interfejs USB	Przechowywanie danych testowych, funkcja aktualizacji dysku USB
	Interfejs skanowania kodów kreskowych	Można podłączyć do pistoletu skanera

Parametry techniczne

Test rezystancji izolacji	Moc znamionowa	3000V/10GΩ
	Tętnienie napięcia wyjściowego	Obciążenie rezystancyjne, 3000V/2mA, ＜1%
	Zakres ustawień napięcia wyjściowego	DC: regulacja 100-3000 V
	Rozdzielczość/dokładność napięcia wyjściowego	1V ± (1% wartości nastawy+2V)
	Zakres ustawień rezystancji izolacji	Górna granica: 0,000-9,999-99,99-999,9-10000MΩ 0=zamknięty Dolny limit: 0.1000-9.999-99,99-999.9-10000MΩ (50GΩ opcjonalnie)
	Zakres/rozdzielczość pomiaru rezystancji izolacji	0,100-0,499KV: 0,100-9,999-99,99-999,9MΩ-2.000GΩ 0,500-1,000KV: 0,200-9,999-99,99-999,9MΩ-1,000GΩ-10,00GΩ 0,001 MΩ/0,01 MΩ/0,1 MΩ/1 MΩ/10MΩ
	Kompensacja rezystancji	＞30MΩ,automatyczne/ręczne
	Dokładność pomiaru rezystancji izolacji	0,100-0,499KV: 0,100MΩ-9,999MΩ, 10,00MΩ-99,99MΩ, 100,0MΩ-999,9MΩ, 1,000GΩ-2,000GΩ: ± (5% wartości odczytu + 2 słowa) 0,500-3.000KV: 0,200MΩ-9,999MΩ, 10,00MΩ-99,99MΩ, 100,0MΩ-999,9MΩ, ± (2% wartości odczytu + 2 słowa) 1.000GΩ-10,00GΩ, ± (5% wartości odczytu + 2 słowa)
	Ładowanie dolnego limitu prądu	0 ~ 3.500uA, automatyczne/ręczne
	Ustawienie czasu powolnego wzrostu/powolnego opadania	0,1-999,9 s / 0,0-999,9 s
	Zakres ustawień czasu opóźnienia/testu	0,3-999,9 s / 0,0 (0,0 = wyjście ciągłe), 0,1-999,9 s
	Rozdzielczość/dokładność czasu testu	0,1 s / ± (0,1% wartość ustawienia + 0,05 s)

Test napięcia wytrzymywanego AC	Wytrzymać typ testu napięcia	Stan zimny wytrzymuje test napięcia
	Znamionowe obciążenie wyjściowe	200VA (5000V/40mA)
	Przebieg napięcia wyjściowego, szybkość regulacji	Fala sinusoidalna, ＜1% (bez obciążenia do pełnego obciążenia)
	Zakres ustawień napięcia wyjściowego	AC: 100-5000V
	Rozdzielczość/dokładność napięcia wyjściowego	1V / ± (1%× wartość ustawienia +2V)
	Częstotliwość wyjściowa	50Hz lub 60Hz / ±0,1% × wartość ustawienia
	Zakres nastaw prądu/prąd zerowy	Górna granica: 0,000-3,999-40,00mA Dolny limit: 0,000-3,999-40,00mA Automatyczne lub ręczne
	Aktualny zakres pomiarowy/rozdzielczość	0,002-3,999-40,00mA 0,001mA/0,01mA
	Aktualna dokładność pomiaru	± (1% wartości odczytu +2 słowa)
	Czas narastania/czas spowalniania	0,0-999,9 s
	Zakres ustawień czasu testu	0.0 (0.0 = wyjście ciągłe), 0.1-999,9 s
	Rozdzielczość/dokładność czasu testu	0,1s / ± (0,1% wartość nastawy +0,05s)
	Ustawienie napięcia początkowego	(0% ~ 50%) × wartość ustawienia napięcia wyjściowego
	Wykrywanie łuku	Poziom 1-9, nr 9 jest najbardziej wrażliwym poziomem, 0 = zamknięty

Test napięcia wytrzymywanego DC	Wytrzymać typ testu napięcia	Stan zimny wytrzymuje test napięcia
	Znamionowe obciążenie wyjściowe	60VA (prąd stały: 6000V/10mA)
	Tętnienie napięcia wyjściowego	Obciążenie rezystancyjne (6000V/1mA) ＜1%
	Zakres ustawień napięcia wyjściowego	DC: 100-6000 V
	Rozdzielczość/dokładność napięcia wyjściowego	1V / ± (1% wartości nastawy +2V)
	Aktualny zakres ustawień	Górna granica: 0,000-0,399-3,999-10,00mA Dolny limit: 0,000-0,399-3,999-10,00mA 0= zamknij
	Zakres pomiaru prądu/prąd zerowy	0,000-0,399-3,999-10,00 mA / 0,000-2 000 mA Automatyczne lub ręczne
	Aktualna rozdzielczość/dokładność pomiaru	0,001mA/0,04mA ± (1% wartości odczytu + 2 słowa)
	Czas narastania/czas spowalniania	0,1-999,9 s / 0,0-999,9 s
	Zakres ustawień czasu testu	0.0 (0.0=Wyjście ciągłe), 0.1-999,9s
	Rozdzielczość/dokładność czasu testu	0,1 s / ± (0,1% wartość ustawienia + 0,05 s)
	Ustawienie napięcia początkowego	(0% ~ 50%) × wartość ustawienia napięcia wyjściowego
	Powoli rosnący górny prąd graniczny	0,005-9,999-10,00 mA
	Ładowanie dolnego limitu prądu	0.0-350.0uA DC, automatyczne lub ręczne
	Czas rozładowania	≤20mS
	Wykrywanie łuku	Poziom 1-9, nr 9 jest najbardziej wrażliwym poziomem, 0 = zamknięty

Test wyrównywania potencjałów	Metoda badania	System czteroprzewodowy
	Zakres ustawień napięcia wyjściowego/rozdzielczość	Prąd stały: 2,0-32,0 A / 0,1 A
	Dokładność prądu wyjściowego	± (1% nastawy +0.20A)
	Zakres ustawień rezystancji	Górna granica: 0-600mΩ Dolny limit: 0-600mΩ 0= zamknij
	Zakres pomiaru rezystancji	3,00A≤\|≤10,00A, 0-600mΩ; 10,00A (\|≤20,00A, 0-300mΩ) 20,00A (\|≤30,00A, 0-200mΩ)
	Odporność na zero	0-100mΩ
	Rozdzielczość/dokładność pomiaru rezystancji	1mΩ / ± (1,5% wartość odczytu + 3mΩ)
	Zakres ustawień czasu testu	0.0 (0.0=Wyjście ciągłe), 0.1-999,9s
	Rozdzielczość/dokładność czasu testu	0,1 s / ± (0,1% wartość ustawienia + 0,05 s)

Specjalne akcesoria testowe

Dedykowany sprzęt do testowania bezpieczeństwa elektrycznego ISO 6469 dla elektroniki pojazdu elektrycznego 0

Dedykowany sprzęt do testowania bezpieczeństwa elektrycznego ISO 6469 dla elektroniki pojazdu elektrycznego 1
