IEC 60695-2-12 Aparat do badania rozżarzonego drutu Sprzęt do badania palności

IEC 60695-2-12 Aparatura do testowania drutu żarowego do elementów pojazdów elektrycznych

Przestrzegane normy i klauzule

IEC60695-2-10 „Testowanie zagrożenia pożarowego - Część 2-10: Metody badań oparte na rozżarzonym/gorącym drucie - Aparat z rozżarzonym drutem i wspólna procedura testowa"

IEC 60695-2-11 „Badanie zagrożenia pożarowego — Część 2-11: Metody badań oparte na rozżarzonym/gorącym drucie — Metoda badania palności rozżarzonego drutu dla produktów końcowych (GWEPT)”

IEC 60695-2-12 „Badanie zagrożenia pożarowego - Część 2-12: Metody badań oparte na rozżarzonym/gorącym drucie - Metoda badania wskaźnika palności rozżarzonego drutu (GWFI) dla materiałów”

IEC60695-2-13 „Testowanie zagrożenia pożarowego - Część 2-13: Metody badań oparte na rozżarzonym / gorącym drucie - Metoda badania temperatury zapłonu rozżarzonego drutu (GWIT) dla materiałów”

Przegląd sprzętu

Próbki i ograniczenia: Sprzęt elektryczny oraz jego komponenty i części, stałe materiały elektroizolacyjne i inne stałe materiały palne itp.

Aplikacja: To urządzenie symuluje test naprężeń termicznych żarzącego się elementu lub źródła ciepła, takiego jak odporność na przeciążenie lub źródło zapłonu, które powstają w krótkim czasie.Nadaje się do produktów elektrycznych i elektronicznych, sprzętu AGD i innych materiałów do testowania zagrożenia pożarowego.Jest również stosowany w teście ognia bez płomieniowego źródła zapłonu w celu określenia temperatury zapłonu i wskaźnika palności powiązanego żarzącego się żarnika.

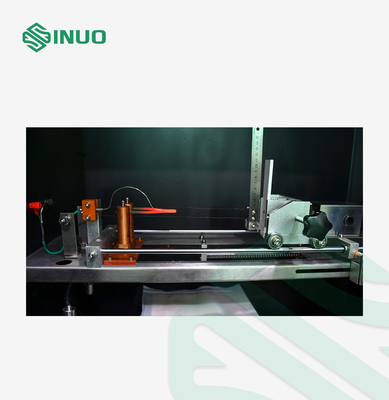

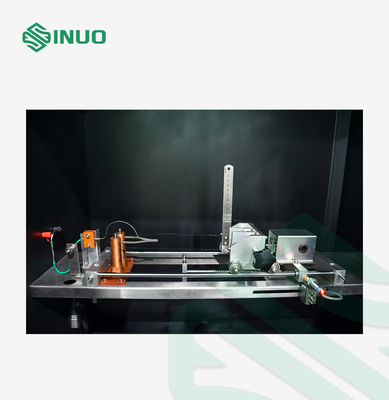

Zasada testu:Żarówka, której materiał i kształt jest wymagany (Ni80/Cr20) jest podgrzewana do temperatury testowej 550 ℃ ~ 960 ℃ przez 1 min za pomocą testera drutu żarowego dużym prądem.Następnie przy wymaganym ciśnieniu (0,95N) wypala się w pionie badaną próbkę przez 30s.Obserwując, czy próbka testowa i obiekt ściółkowy zapalają się, czy też czas palenia, użytkownicy mogą ocenić niebezpieczeństwo zapłonu produktów elektrycznych i elektronicznych.Służy do testu zapłonu, testu temperatury zapłonu (GWIT), testu palności i testu wskaźnika palności (GWFI) stałego materiału izolacyjnego i innego stałego materiału palnego.

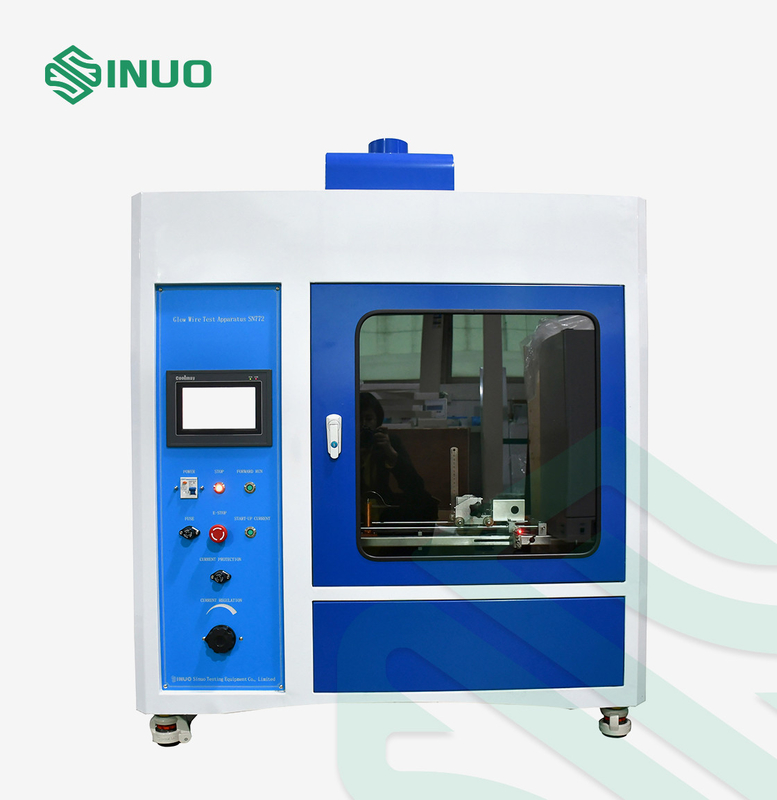

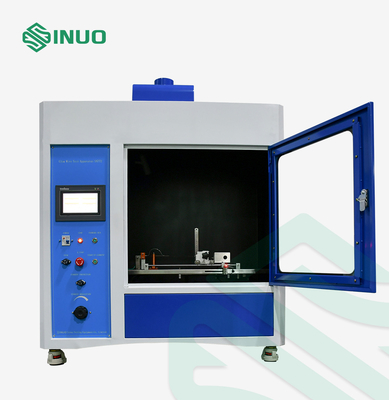

Struktura: Przyjmując zaawansowane sterowanie PLC i 7-calowy kolorowy ekran dotykowy, jest wyposażony w przełącznik zaworu elektromagnetycznego do kontrolowania głębokości spalania próbki testowej i wyposażony w miernik pomiarowy, to urządzenie ma cechy dokładne i szybkie.Próbka testowa oderwie się automatycznie od żarzącego się żarnika po osiągnięciu ustawionego czasu.Przyjmując oryginalną importowaną termoparę typu BB K w Wielkiej Brytanii (1 mm), której odporność na temperaturę wynosi do 1100° (przekracza 1050° standardowego wymogu), to urządzenie ma dokładność kontroli temperatury.

Parametry techniczne
