ASTM D 4728 Maszyna do testowania drgań losowych z siłą 1000 kg.f

Projekt

Instrukcje konfiguracji

Kty

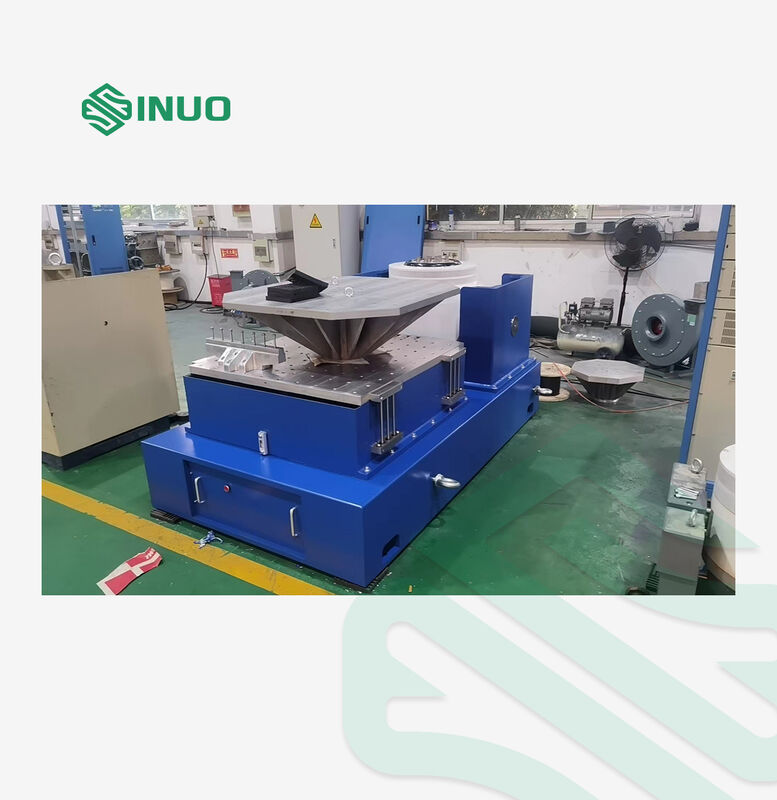

Korpus stołu wibracji

VG1000-76 generator pobudzenia elektromagnetycznego

1 SET

Urządzenie sterujące automatycznym środkowaniem do ruchu cewki

1 SET

BL-1000 wentylator chłodzący (włączając tłumik)

1 SET

VT60 Pionowa tabela rozciągania (600×600 mm)

1 SET

HG60 Horyzontalny film olejowy (600×600mm)

1 SET

Digitalny wzmacniacz mocy przełączania

wzmacniacz mocy SA103 (włączając układ zasilania pola magnetycznego)

1 SET

System ochrony serwo

1 SET

Zasilanie podniecające

1 SET

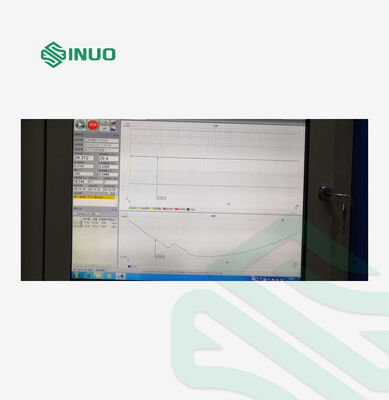

Cyfrowy sterownik wibracji

VCSusb-2 cyfrowy sterownik wibracji

(włączając funkcje oprogramowania i użytkowania)

2 SET

Akcelerometr (obejmuje 7m kablu BNC-M5 o niskim poziomie hałasu)

2 PCS

Komputer do instalacji oprogramowania sterowania

1 SET

Komputer sterujący

1 SET

VG1000-76 parametry generatora pobudzenia elektromagnetycznego

Maksymalna siła pobudzenia sinusobowego

1000 kg.f szczyt

Maksymalna przypadkowa siła podniecająca

1000Kg.f r.m.

Maksymalna siła pobudzenia w wyniku uderzenia

2000 kg.f szczyt

Zakres częstotliwości

1 ‰ 2900 Hz

maksymalne przesunięcie

76 mm p-p

Maksymalna prędkość

10,8 m/s

maksymalne przyspieszenie

82G (800 m/s)²)

Relacja między maksymalnym obciążeniem a przyspieszeniem: F=M.A (sinus)

5G

10G

20G

30 g

188 kg

88 kg

38 kg

21 kg

Częstotliwość rezonansowa pierwszego rzędu

3200 Hz±5%

Ładunek przydatny M1+M2

300 kg

Częstotliwość izolacji drgań

20,5 Hz

Średnica przesuwanej cewki

F240 mm

Masę cewki ruchomego

14 kg

Nominalny moment ekscentryczny

350.N.M.

Żuraw na stole.

16 × M10

Wyciek strumienia

< 10 gaussów

Dopuszczalny moment ekscentryczny

300N.m

Wielkość sprzętu

945 mm × 720 mm × 784 mm

Masa sprzętu

1000 kg

LA-12K cyfrowy wzmacniacz mocy przełącznikowej

Moc wyjściowa

12KVA

Napięcie wyjściowe

100V

Prąd wyjściowy

120A

Wydajność wzmacniacza

≥ 90%

Całkowite zniekształcenie harmonijne (THD)

< 1,0%

Poziom włączania i wyłączania

58KHz

Obecna rezolucja

0.1A

SNR

≥65dB

Noise

≤ 70 dB

Stopień nierównowagi równoległego prądu

≤ 3%

Współczynnik bieżącej wysokości

≥3σ

FOdpowiedź na zapotrzebowanie

DC-5000Hz ±3dB

10-3000Hz ±1dB

Zysk IF

≥ 80

Stabilność prądu stałego

< 0,1%

Rozmiar wzmacniacza

650 mmL × 920 mmD × 1700 mmH

Waga

400 kg

System ochrony serwo

Funkcja

Temperatura, ciśnienie wiatru, przesunięcie, nad napięcie, nad prąd, podpięcie wejściowe, usterka zewnętrzna, zasilacz sterowania, usterka logiczna, utrata fazy wejściowej

Cyfrowy sterownik wibracji VCSusb-2

Konfiguracja sprzętu

2 jednoczesne kanały wejścia, 1 kanał wyjścia

Moduł funkcji sterowania

Sinus, przypadkowy

Komputer sterujący

ACER PC ((i3-3.6GHz CPU 8GB 1TB 1000Mbps Ethernet port.i 4 porty USB / Microsoft Windows 10/8 OS)

Microsoft Word / Excel i Adobe Acrobat są zalecane jako edytorzy raportów testowych (opcje)

Oprogramowanie

Chiny/angielski obsługa, analiza domeny czasowej i domeny częstotliwości, źródło sygnału, analiza przesuwania częstotliwości sinus, itp. Może automatycznie generować raporty testu WORD.przechowywanie sygnałów i danych, oraz ustawić parametry badawcze i funkcje analizy.

Akcelerator systemu

Model: LAB24110

Zakres częstotliwości: 1-5000 Hz

Wskaźnik czułości: 30 +/- 10% pC/g

Zakres temperatur: -40°C do 160°C

Zawiera 2PCS 7M długości PVC "BNC-M5" niski hałas kabel

VT60 pionowa tabela przedłużania

Materiał

Stopy magnezu, utwardzone powierzchniowo

Wielkość stołu

600 mm × 600 mm × 200 mm

Stałe otwory

M10 rękaw śrubkowy ze stali nierdzewnej, trwały i odporny na zużycie

Górna częstotliwość użycia

2000 Hz

Waga

55 kg

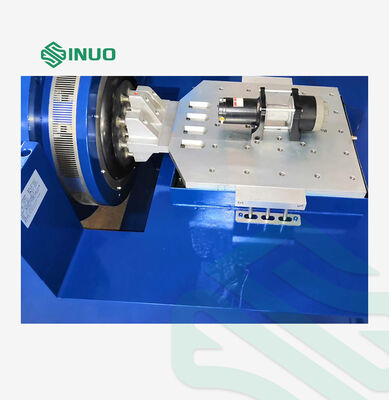

HG60 poziomy tabliczek przesuwny z oliwą

Materiał

Stopy magnezu, utwardzone powierzchniowo

Wielkość stołu

600 × 600

Stałe otwory

M10 rękaw śrubkowy ze stali nierdzewnej, trwały i odporny na zużycie

Górna częstotliwość użycia

2000 Hz

Waga

55 kg

BL 1000 wentylator chłodzący

Moc wentylatora

4 kW (5 KM)

Ciśnienie powietrza

00,0034 Mpa

Wpływ

00,33 m/s3

Wymagania elektryczne

Zasilanie

3 fazowe 380V/50Hz AC 22 KW

Wymagane ciśnione powietrze

00,7Mpa

Temperatura pomieszczenia badawczego

0~40°C

wilgotność pomieszczenia badawczego

0 do 85%, bez kondensacji
