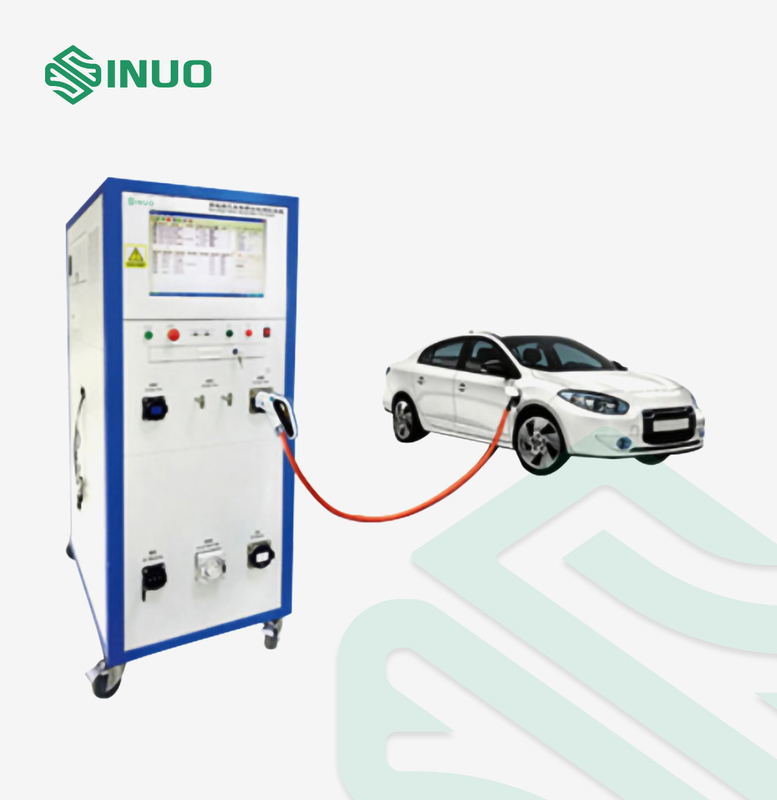

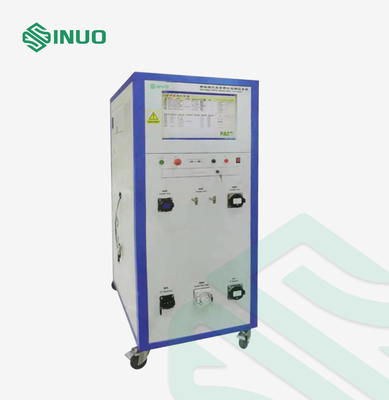

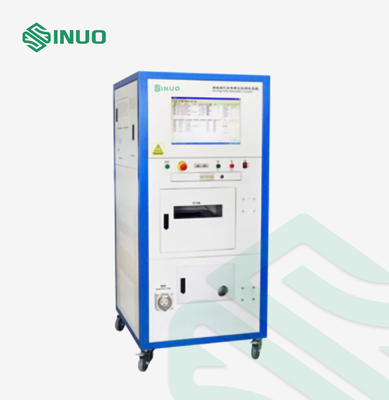

Nowy sprzęt do testowania bezpieczeństwa elektrycznego pojazdu energetycznego

Nowy sprzęt do testowania bezpieczeństwa elektrycznego pojazdu energetycznego

Nazwa marki:	Sinuo
Numer modelu:	SNE6808C
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Wyrównywanie potencjałów Wyjście bez obciążenia:

<12V

Metoda testowa wyrównywania potencjału:

System czteroprzewodowy

Znamionowy prąd obciążenia wyjściowego IS:

10VA (1000V/10mA) 10mA

Zakres ustawień napięcia wyjściowego IS:

DC: regulacja ciągła 100 ~ 1000 V

Typ testu napięcia wytrzymywanego AC:

Test napięcia wytrzymałości na zimno

Znamionowe obciążenie wyjściowe prądu przemiennego:

200VA (AC: 5000V/40mA)

Zastosowany standard:

ISO 6469.1

Okres gwarancji:

Rok

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

10 zestawów/miesiąc

Podkreślić:

Sprzęt do testowania bezpieczeństwa elektrycznego 200VA

sprzęt do testowania bezpieczeństwa elektrycznego 10mA ev

sprzęt do testowania pojazdów ISO6469 New Energy

Opis produktu

ISO 6469 Nowy sprzęt do testowania bezpieczeństwa elektrycznego pojazdu elektrycznego

Przestrzegane normy i klauzule

ISO 6469-1:2019 Pojazdy drogowe z napędem elektrycznym — Specyfikacje bezpieczeństwa — Część 1: System magazynowania energii wielokrotnego ładowania (RESS)

Przegląd sprzętu

Kontrola bezpieczeństwa pojazdu nowej energii jest kontrolowana przez główny komputerowy system sterowania, który składa się z jednostki testującej pojazd, jednostki testującej komponenty, jednostki testowej wyrównania potencjału i jednostki testowej akumulatora.

Parametry techniczne

Wyrównanie potencjału
Metoda badania/napięcie wyjściowe bez obciążenia	System czteroprzewodowy
Napięcie wyjściowe bez obciążenia	<12V
Zakres ustawień prądu wyjściowego	DC: 1,00 ~ 32,00 A, płynna regulacja prądu stałego
Rozdzielczość prądu wyjściowego	0,01A
Dokładność prądu wyjściowego	1,00~9,99A: ± (1% ustawienia+0,20A)
Dokładność prądu wyjściowego	10,00 ~ 32,00 A: ± (1% ustawienia)
Zakres ustawień rezystancji uziemienia	Górny limit: 0~630.0mΩ;
Zakres ustawień rezystancji uziemienia	Dolny limit: 0~630.0mΩ;0=wył.
Zakres pomiaru rezystancji uziemienia	1,00A≤prąd wyjściowy≤10,00A, 0,0~600,0mΩ
	10,00A≤prąd wyjściowy ≤20,00A, 0,0~300,0mΩ
	20,00A≤prąd wyjściowy≤32,00A, 0,0~200,0mΩ
Rozdzielczość pomiaru rezystancji uziemienia	0,1mΩ/1mΩ
Zakres pomiarowy napięcia uziemienia	0~10V
Rozdzielczość pomiaru napięcia uziemienia	0,001V
Odporność na zero	0.0~100.0mΩ
Dokładność pomiaru napięcia uziemienia	± (1% odczytu + 3 mΩ)
Zakres ustawień czasu testu	0.0, 0.1~999,9s 0.0=Wyjście ciągłe
Rozdzielczość ustawienia czasu testu	0,1S
Dokładność zakresu ustawiania czasu testu	± (1% ustawienia+0,05s)

Test rezystancji izolacji
Znamionowy prąd obciążenia wyjścia	10VA (1000V/10mA) 10mA
Tętnienie napięcia wyjściowego	Obciążenie rezystancyjne, 1000V/1mA, <5%
Zakres ustawień napięcia wyjściowego	DC: regulacja ciągła 100 ~ 1000 V
Rozdzielczość ustawienia napięcia wyjściowego	1V
Dokładność ustawienia napięcia wyjściowego	± (1% ustawienia+3V)
Zakres ustawień rezystancji izolacji	Górna granica: 0,0001~10GΩ;∞ = brak oceny górnej i dolnej granicy
Zakres ustawień rezystancji izolacji	Dolny limit: 0,0001~10GΩ;
Zakres pomiaru rezystancji izolacji	100~499V: 0,1MΩ~1000MΩ
Zakres pomiaru rezystancji izolacji	500V~1000V: 1,5MΩ~10000MΩ
Rozdzielczość pomiaru rezystancji izolacji	0,01 MΩ/0,1 MΩ/1 MΩ
Kompensacja rezystancji	>30MΩ
Zakres pomiaru rezystancji izolacji	0,05~99,99~999,9~3000MΩ
Dokładność pomiaru rezystancji izolacji	100~499V: <100MΩ: ± (5% odczytu+0,5MΩ) 100 MΩ~1000 MΩ: ± (10% odczytu + 5 MΩ)
Dokładność pomiaru rezystancji izolacji	500~1000V:1,5MΩ~100MΩ:± (2% odczytu+0,2MΩ) 100 MΩ~1999 MΩ: ± (5% odczytu + 2 MΩ) 2000 MΩ~10000 MΩ: ± (10% odczytu + 5 MΩ)
	1000 MΩ~3000 MΩ:± (5% odczytu + 2 cyfry)
Zakres ustawień czasu opóźnienia	0,5 ~ 999,9 s
Zakres ustawień czasu testu	0.0, 0.1~999,9s, 0.0= Wyjście ciągłe
Rozdzielczość czasu testu	0,1S
Dokładność ustawiania czasu testu	± (1% ustawienia+0,05s)

Napięcie wytrzymywane AC
Wytrzymać typ testu napięcia	Test napięcia wytrzymałości na zimno
Znamionowe obciążenie wyjściowe	200VA (AC: 5000V/40mA)
Szybkość regulacji napięcia wyjściowego	<2% (bez obciążenia do pełnego obciążenia)
Zakres ustawień napięcia wyjściowego	AC:100-5000V;50Hz/60Hz
Rozdzielczość napięcia wyjściowego	1V
Dokładność napięcia wyjściowego	±(1% nastawy +3V)
Zakres pomiarowy prądu przebicia	0,050~9,999~40,00mA
Zakres ustawień prądu przebicia	Górna granica: 0,000-9,999--40,00mA
Zakres ustawień prądu przebicia	Dolny limit: 0,000-9,999- -40,00mA 0,000=zamknij
Rozdzielczość pomiaru prądu przebicia	0,001mA/0,01mA
Prąd zerowy	0,000-2 000mA
Dokładność pomiaru prądu przebicia	±(1% wartości odczytu + 0,005mA)
Czas narastania/czas spowalniania	0,0-999,9 s
Zakres ustawień czasu testu	0.0, 0.1-999,9S 0,0=wyjście ciągłe
Rozdzielczość czasu testu	0,1S
Dokładność ustawiania czasu testu	±(0,1% wartość ustawienia + 0,05s)
Wykrywanie łuku	1-9 biegów (9 to najwyższa czułość)

Napięcie wytrzymywane DC
Wytrzymać typ testu napięcia	Test napięcia wytrzymałości na zimno
Zakres ustawień napięcia wyjściowego	DC:100-6000V
Rozdzielczość napięcia wyjściowego	1V
Dokładność napięcia wyjściowego	±(1% nastawy + 5V)
Zakres ustawień prądu przebicia	Górna granica: 0,000-10,00 mA; Dolny limit: 0,000-10,00mA, 0=wył
Zakres pomiaru prądu przebicia	0,010-10.00mA
Rozdzielczość pomiaru prądu przebicia	0,001mA/0,01mA
Prąd zerowy	0-2 000mA
Dokładność pomiaru prądu przebicia	±(1% wartości odczytu + 5 cyfr)
Czas narastania/czas spowalniania	0,0-999,9 s
Zakres ustawień czasu testu	0,0-999,9S 0.0=wyjście ciągłe
Rozdzielczość czasu testu	0,1S
Dokładność ustawiania czasu testu	±(0,1% wartość ustawienia + 0,05s)
Wykrywanie łuku	1-9 biegów (9 to najwyższa czułość)

Prąd upływu
Znamionowy zakres mocy obciążenia	Określana przez moc transformatora separacyjnego/wbudowanego zasilacza o zmiennej częstotliwości;
Ustawienie rodzaju nieszczelności	Jednofazowy: wyciek statyczny, wyciek dynamiczny
Stosunek napięcia wyjściowego	1,10-krotność napięcia wejściowego (wyjście przez transformator izolujący)/arbitralnie ustawione napięcie (wyjście przez zasilacz o zmiennej częstotliwości)
Zakres ustawień napięcia wyjściowego	AC:0,0-300,0V
Zakres pomiaru napięcia wyjściowego	AC: 5,0-300,0 V
Rozdzielczość pomiaru napięcia wyjściowego	0,1V
Dokładność pomiaru napięcia wyjściowego	±(1,5% wartości odczytu +3V)
Impedancja prądu upływu
Zakres ustawień prądu upływu	Górna granica: 0,000-5 000 mA; Dolny limit: 0,000-5 000mA 0.000=wył.
Zakres pomiaru prądu upływu	Obecny zakres testowy wynosi 0,050-5 000 mA
Rozdzielczość pomiaru prądu upływu	0,001mA
Prąd zerowy	0,000-2 000mA
Dokładność pomiaru prądu upływu	± (1,5% wartości odczytu + 0,005mA)
Zakres ustawień czasu testu	0.0, 0.5-999,9S 0.0=wyjście ciągłe
Rozdzielczość czasu testu	0,1S
Dokładność ustawiania czasu testu	± (0,1% wartość nastawy + 0,05s)

Funkcja powolnego ładowania (Oopcjonalny)
Zakres ustawień napięcia wyjściowego	AC:0,0-300,0V
Zakres pomiaru napięcia wyjściowego	AC: 5,0 ~ 300,0 V
Rozdzielczość napięcia wyjściowego	0,1V
Dokładność pomiaru napięcia wyjściowego	±(0,25% wartości odczytu + 0,25% zakresu pomiarowego)
Zakres ustawień prądu ładowania	6.000-63.00A (czyli górna granica prądu) Uwaga: Dolna granica prądu nie może być ustawiona, jest ustalona na 0
Zakres ustawień prądu pomiarowego	Górna i dolna granica: 0,000-9,999-75,00A
Aktualny zakres pomiarowy	0,050~9,999~75,00A
Aktualna rozdzielczość pomiaru	0,001A/0,01A
Aktualna dokładność pomiaru	±(0,25% wartości odczytu + 0,25% zakresu pomiarowego)
Zakres pomiaru współczynnika mocy	0,100~1,000
Rozdzielczość pomiaru współczynnika mocy	0,001
Zakres ustawień górnej granicy współczynnika mocy	0,000~1,000
Zakres ustawień dolnej granicy współczynnika mocy	0,000~1,000
Dokładność pomiaru współczynnika mocy	±(0,5% wartości odczytu + 0,01)
Czas zwłoki	0,2 ~ 999,9 S
Zakres ustawień czasu testu	0.0, 0.1-999,9S 0.0=wyjście ciągłe
Rozdzielczość czasu testu	0,1S
Dokładność czasu testu	±(0,1% wartości nastawy+0,05s)

Test powolnego ładowania niskiego napięcia (Opnarodowa)
Znamionowy zakres mocy obciążenia	Określana przez moc transformatora separacyjnego/wbudowanego zasilacza o zmiennej częstotliwości;
Stosunek napięcia wyjściowego	0,85-krotność napięcia wejściowego (wyjście przez transformator izolujący)/arbitralnie ustawione napięcie (wyjście przez zasilacz o zmiennej częstotliwości)
Zakres ustawień napięcia wyjściowego	AC:0,0-300,0V
Zakres pomiaru napięcia wyjściowego	AC: 5,0 ~ 300,0 V
Rozdzielczość napięcia wyjściowego	0,1V
Dokładność pomiaru napięcia wyjściowego	±(0,25% wartości odczytu + 0,25% zakresu pomiarowego)
Zakres ustawień prądu ładowania	6.000-63.00A (czyli górna granica prądu) Uwaga: Dolna granica prądu nie może być ustawiona, jest ustalona na 0
Czas zwłoki	0,2 ~ 999,9 S
Zakres ustawień czasu testu	0.0, 0.1-999,9S 0.0=wyjście ciągłe
Rozdzielczość czasu testu	0,1S
Dokładność czasu testu	±(0,1% wartości nastawy+0,05s)

FastFunkcja ładowania (Oopcjonalny)
Kompleksowy pomiar napięcia wyjściowego ładowania	Prąd stały: 200,0-500,0 V
Kompleksowy pomiar prądu wyjściowego ładowania	≤50A
Rozdzielczość ładowania	0,01 kWh
SOC	0~100%
Zakres ustawień temperatury wtyczki	0~100 ° C
Rozdzielczość temperatury wtyczki	1°C
Zakres pomiaru temperatury baterii	0~150°C
Zakres ustawień czasu testu	0.0, 0.1-999,9 min 0.0=wyjście ciągłe
Rozdzielczość czasu testu	0,1 min
Dokładność czasu testu	±(0,1% wartości nastawy+0,05min)

BPakiet baterii /Test izolacji całego pojazdu
Zakres ustawień rezystancji izolacji	Górny limit 0,00-100,0MΩ 0=zamknij, dolna granica 0,00-100 00MΩ
Zakres pomiaru rezystancji izolacji	0,20-100,00MΩ
Rozdzielczość pomiaru rezystancji izolacji	0,01 MΩ
Dokładność pomiaru rezystancji izolacji	±(5% wartości odczytu + 0,03% zakresu pomiarowego)
Zakres ustawień czasu testu	4.0 ~ 999,9 S
Rozdzielczość czasu testu	0,1S
Dokładność ustawiania czasu testu	±(0,1% wartość ustawienia + 0,05s)

Pytania i Odpowiedzi

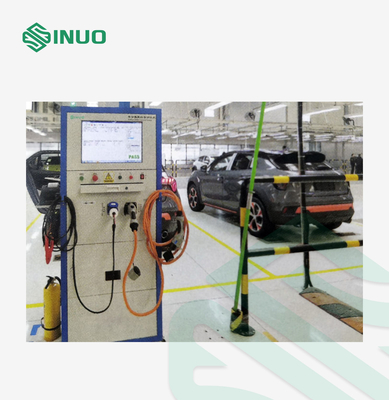

P: Co dotyczy jednostki testowej pojazdu:

O: Zawiera:

1. Port szybkiego ładowania: napięcie wytrzymywane DC, rezystancja izolacji, uziemienie DC (wyrównanie potencjału), funkcja szybkiego ładowania, rezystancja izolacji całego pojazdu, weryfikacja testu izolacji

2. Port powolnego ładowania: napięcie wytrzymywane AC, rezystancja izolacji, uziemienie AC, prąd upływu, funkcja wolnego ładowania;

P: Co dotyczy jednostki testującej komponenty:

Odp.: napięcie wytrzymywane AC, rezystancja izolacji.

Odp.: co dotyczy potencjalnej jednostki wyrównawczej:

P:Zawiera:

1. Rezystancja między ujemnym punktem uziemienia akumulatora a powłoką PEU

2. Rezystancja między ujemnym punktem uziemienia akumulatora a obudową silnika napędowego;

3. Rezystancja między ujemnym punktem uziemienia akumulatora a powłoką ładowarki

4. Rezystancja między ujemnym punktem uziemienia akumulatora a PTC

5. Rezystancja między ujemnym punktem uziemienia akumulatora a obudową sprężarki klimatyzacji;

6. Rezystancja między ujemnym punktem uziemienia akumulatora a obudową silnika sterowego;

7. Rezystancja między ujemnym punktem uziemienia akumulatora a obudową pompy powietrza;

8. Rezystancja między ujemnym punktem uziemienia akumulatora a śrubą mocującą pokrywę akumulatora;

Nowy sprzęt do testowania bezpieczeństwa elektrycznego pojazdu energetycznego 0

Odp.: co dotyczy jednostki zasilającej PEESS:
P: Zawiera:

Mierząc wartość napięcia, znamy rezystancję wzorcową, a izolację akumulatora obliczamy według wzoru GT/18384.1-2015.

Znany standardowy tester do testowania jest wbudowany w system testowy, a zmiany okablowania testowego podczas całego procesu testowego znajdują się wewnątrz systemu testowego, a automatyczne przełączanie odbywa się bez ręcznych zmian okablowania.

Nowy sprzęt do testowania bezpieczeństwa elektrycznego pojazdu energetycznego 1

Znaków:

Sprzęt do testowania pojazdów elektrycznych

Sprzęt do testowania EVSE

Sprzęt do testowania złączy EV

Sprzęt do testowania akumulatorów EV

Spacer w komorze badań środowiskowych

Komora badań środowiskowych

Komora do badania temperatury i wilgotności

Sprzęt do testowania wnikania wody

Sprzęt do testowania palności

Sprzęt do testowania bezpieczeństwa elektrycznego

Sprzęt do testowania pojazdów elektrycznych

Sprzęt do testowania EVSE

Sprzęt do testowania złączy EV

Sprzęt do testowania akumulatorów EV

Spacer w komorze badań środowiskowych

Komora badań środowiskowych

Komora do badania temperatury i wilgotności

Sprzęt do testowania wnikania wody

Sprzęt do testowania palności

Sprzęt do testowania bezpieczeństwa elektrycznego

szczegóły dotyczące produktów

Nowy sprzęt do testowania bezpieczeństwa elektrycznego pojazdu energetycznego

Nowy sprzęt do testowania bezpieczeństwa elektrycznego pojazdu energetycznego

Sprzęt do testowania bezpieczeństwa elektrycznego 200VA

sprzęt do testowania bezpieczeństwa elektrycznego 10mA ev

sprzęt do testowania pojazdów ISO6469 New Energy

Odp.: co dotyczy jednostki zasilającej PEESS:
P: Zawiera:

Mierząc wartość napięcia, znamy rezystancję wzorcową, a izolację akumulatora obliczamy według wzoru GT/18384.1-2015.

Sprzęt do testowania bezpieczeństwa elektrycznego ISO 6469

sprzęt do testowania bezpieczeństwa elektrycznego 5000 V

tester bezpieczeństwa elektrycznego GB 38032

ISO 6469 Elektryczny sprzęt do testowania bezpieczeństwa elektrycznego pojazdu pasażerskiego

RS485 Regeneracyjne obciążenie elektroniczne DC dla akumulatora pojazdu elektrycznego

ISO 6469 Sprzęt do testowania bezpieczeństwa elektrycznego elektrycznych pojazdów użytkowych

ISO 6469 Bezpieczeństwo całego nowego pojazdu elektrycznego w pojazdach energetycznych Bezpieczeństwo

ISO 6469 Sprzęt do testowania bezpieczeństwa elektrycznego Urządzenie do pomiaru rezystancji izolacji

Analizator bezpieczeństwa elektrycznego ekranu LCD dla systemu wysokiego napięcia pojazdu elektrycznego

IEC 61851 Sprzęt do testowania bezpieczeństwa elektrycznego Metoda wyrównywania potencjału LCD

Programowalny zasilacz prądu stałego do elektrycznych elementów pojazdu elektrycznego

Sprzęt do testowania pojazdów elektrycznych

Sprzęt do testowania EVSE

Sprzęt do testowania złączy EV

Sprzęt do testowania akumulatorów EV

Spacer w komorze badań środowiskowych

Komora badań środowiskowych

Komora do badania temperatury i wilgotności

Sprzęt do testowania wnikania wody

Sprzęt do testowania palności

Sprzęt do testowania bezpieczeństwa elektrycznego

Sprzęt do testowania pojazdów elektrycznych

Sprzęt do testowania EVSE

Sprzęt do testowania złączy EV

Sprzęt do testowania akumulatorów EV

Spacer w komorze badań środowiskowych

Komora badań środowiskowych

Komora do badania temperatury i wilgotności

Sprzęt do testowania wnikania wody

Sprzęt do testowania palności

Sprzęt do testowania bezpieczeństwa elektrycznego

szczegóły dotyczące produktów

Nowy sprzęt do testowania bezpieczeństwa elektrycznego pojazdu energetycznego

Nowy sprzęt do testowania bezpieczeństwa elektrycznego pojazdu energetycznego

Sprzęt do testowania bezpieczeństwa elektrycznego 200VA

sprzęt do testowania bezpieczeństwa elektrycznego 10mA ev

sprzęt do testowania pojazdów ISO6469 New Energy

Odp.: co dotyczy jednostki zasilającej PEESS:P: Zawiera:

Mierząc wartość napięcia, znamy rezystancję wzorcową, a izolację akumulatora obliczamy według wzoru GT/18384.1-2015.

Odp.: co dotyczy jednostki zasilającej PEESS:
P: Zawiera:
