System testów wibracyjnych ASTM 100G o wysokiej dokładności z 2 kanałami wejściowymi

System testów wibracyjnych ASTM 100G o wysokiej dokładności z 2 kanałami wejściowymi

Nazwa marki:	Sinuo
Numer modelu:	SN553-EV211VT30VCS-2
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Max. Maks. sine force siła sinusoidalna:

1000 kg.f pik

Max. Przemieszczenie:

51 mm p-p

Max. Przyśpieszenie:

100g

Ładunek:

300 KG

Pionowy stół rozkładany:

300 mm*300 mm

Oprogramowanie:

Sinus, losowy, klasyczny szok

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

5 zestawów/miesiąc

Podkreślić:

Sprzęt do testowania bezpieczeństwa elektrycznego 6000 V

sprzęt do testowania bezpieczeństwa elektrycznego 5000 V 40 mA

elektryczny pojazd pasażerski ISO 6469

Opis produktu

ASTM 100G Wysoko dokładny system badań drgań z dwoma kanałami wejścia

System testowania wibracji ASTM 100G zapewnia bardzo dokładne badania wibracji z możliwością wejścia 2-kanałowego, zaprojektowane do rygorystycznych zastosowań testowych w przemyśle.

Zastosowanie produktu

Testy wibracyjne oceniają, jak komponenty i urządzenia reagują w środowiskach rzeczywistych, poddając je kontrolowanemu podnieceniu lub wstrząsowi.System ten służy szerokiej gamie zastosowań przemysłowych, w tym płytek obwodów, samoloty, statki, rakiety, pociski, samochody i urządzenia gospodarstwa domowego.

Firma Sinuo dostarcza kompleksowe rozwiązania do podniecania i testowania zgodne ze standardami krajowymi i międzynarodowymi, w tym GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.

Specyfikacje badań drgań

Rodzaje badań: przebadanie sinusów, losowość, wstrząs
Zakres odpowiedzi częstotliwości: 1-3300 Hz
Formuła wyboru: A(g)=(2πf) 2Dcm/980 A=0,002DmmF2, D=A/0,002F2, F=M(kg) ×A(g)

Konfiguracja urządzeń

Składnik	Konfiguracja	Ilość
Korpus stołu wibracji	A11S24 generator pobudzenia elektromagnetycznego	1 SET
System chłodzenia	B402 wentylator chłodzący (w tym tłumik)	1 SET
Stolik pionowy	VT30 Pionowa tabela rozciągania (300mm*300mm)	1 SET
System koncentracji	Automatyczny system centryzacji spiral dynamicznej	1 SET
Zwiększacz mocy	cyfrowy wzmacniacz mocy przełącznikowej LA10K	1 SET
System ochrony	System ochrony serwo	1 SET
Zasilanie	Zasilanie podniecające	1 SET
Kontroler	Cyfrowy sterownik wibracji silnika głównego	1 SET
Czujniki	Czujnik przyspieszenia systemu	1 PCS
System komputerowy	Komputer sterowania, instalacja oprogramowania sterowania CD	1 SET
Akcesoria	Rozszerzone przewody łączące/rury powietrzne	1 SET
Dokumentacja	Instrukcje obsługi, sprawozdania z inspekcji, certyfikaty, podręczniki obsługi	1 SET
Narzędzia	Narzędzia akcesoria	1 SET
Wstawianie	Wibrująca pręta ciśnieniowa/prężarka	1 SET

Parametry techniczne

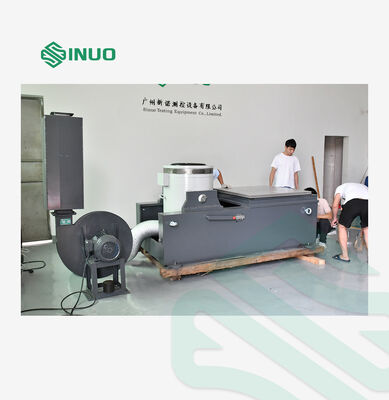

A11S24 Generator pobudzenia elektromagnetycznego

Maksymalna siła pobudzenia sinusów:1000 kg.f szczyt

Maksymalna przypadkowa siła pobudzenia:1000 kg.f rms

Maksymalna siła pobudzenia uderzeniowego:2000 kg.f szczyt

Zakres częstotliwości:1 ‰ 3300 Hz

Maksymalny przemieszczenie:51 mm p-p

Maksymalna prędkość:2.0m/s

Maksymalne przyspieszenie:100G

Pierwszorzędna częstotliwość rezonansu:2500 Hz±5%

Ładunek:300 kg

Częstotliwość izolacji wibracyjnej:20,5 Hz

Średnica przesuwanej cewki:F240 mm

Masa napędu elektrycznego:11 kg

Żuraw na stole:17 × M10

Wyciek strumienia:< 1 mT (10 Gauss)

Dopuszczalny moment ekscentryczny:500 N.m.

Rozmiar sprzętu:915 mmx740 mmx785 mm (z wyłączeniem rozszerzonej tabeli)

Masa sprzętu:880Kg (z wyłączeniem poziomego schodowego stołu)

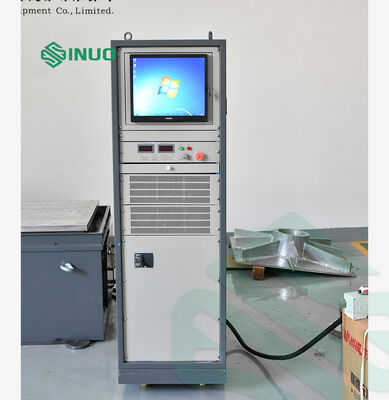

LA10K cyfrowy wzmacniacz mocy przełączania

Moc wyjściowa:12 KVA

napięcie wyjściowe:120 V

Prąd wyjściowy:100A

SNR:> 65 dB

Rozmiar wzmacniacza:600 mmx900 mmx1130 mm

System ochrony serwo

Kompleksowe funkcje ochronne, w tym temperatura, ciśnienie wiatru, przesunięcie, nad napięcie, nad napięcie prądu, podpięcie wejściowe, usterka zewnętrzna, zasilacz sterowania, usterka logiczna,i utrata fazy wejściowej.

Cyfrowy sterownik wibracji VCS-2

Konfiguracja sprzętu:2 kanały wejściowe, 1 kanał wyjściowy

Moduł funkcji sterowania:Sine, przypadkowy, klasyczny szok

Komputer sterujący:Komputer marki oryginalnej z 17-calowym monitorem LCD, klawiaturą/myszą optyczną

OprogramowanieAngielskie działanie, analiza domeny czasowej i domeny częstotliwości, źródło sygnału, analiza przesuwania sinusoidalnej częstotliwości, automatyczne generowanie sprawozdania z testu WORD

System operacyjny:System Windows 10

czujnik przyspieszenia LTE:Zakres częstotliwości: 1-7000 Hz, wrażliwość: 30 pc/g, zakres temperatury: -40 - 180°C

VT30 Tabela pionowego rozciągania

Materiał:Stop magnezu, twardy anodowany powierzchnią

Rozmiar stołu:300 mm × 300 mm

Stała dziura:M8 ręcznik śrubkowy ze stali nierdzewnej

Górna częstotliwość użycia:Sine 2000 Hz, Random 2000 Hz

Poziom:Około 9 kg.

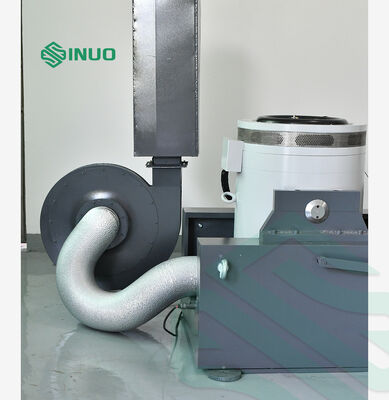

B402 wentylator chłodzący (w tym tłumik)

Moc wentylatora:4 kW

Przepływ:18 m3/min

Wymagania dotyczące energii elektrycznej

Zasilanie:3-fazowe 380V/50Hz, 25 KVA

Powietrze sprężone:00,6Mpa

Odporność ziemi:≤4Ω

Komponenty i funkcje systemu

1. Wibracja stołu ciało

Funkcje: odlewane i ręcznie obrobione cewki ruchome, optoelektroniczny system wsparcia obciążenia oraz podwójne łożyska kierowania osiowego zapewniające wyższą trwałość i zmniejszenie dynamicznego przekraczania osiowego podczas badań.

Podwójna struktura obwodu magnetycznego o niskim wycieku strumienia i jednolitym polu magnetycznym
Zaawansowana technologia fosforanowania i farb samochodowych w celu długotrwałej odporności na zużycie i rdzew
Zwiększone chłodzenie z wentylatorami o niskim poziomie hałasu, konstrukcją przewodu powietrza z pączkami i podwójnym przewodem powietrza

2. LA cyfrowy wzmacniacz mocy

Niezawodna technologia IGBT spełniająca normy UE "CE"
Wysoka stabilność i niezawodność przy modulacji szerokości impulsu poprzez mnożenie częstotliwości sinusoidalnej
Wysoka wydajność konwersji przy użyciu zasad przełączania zasilania
Elektroniczna technologia automatycznego współdzielenia prądu
Doskonała skuteczność bezpieczeństwa

3System serwoobronny

Kompletne funkcje zabezpieczające, w tym nad napięcie w sieci energetycznej, pod napięciem, utrata fazy, usterka logiczna, przepuszczalność modułu zasilania, nad temperaturą, nad napięciem wyjściowym, nad napięciem wyjściowym,moc napędowa, przesunięcie platformy, temperatura platformy i zewnętrzne zablokowanie.

4Pionowa platforma rozszerzeniowa

Odlewany z stopów magnezu z materiałem tłumiącym, przeznaczony do większych próbek montażowych.Wszystkie platformy rozszerzeniowe są modelowane i analizowane pod kątem częstotliwości modalnych w celu zminimalizowania wpływu na właściwości dynamiczne.

5. Fotoelektryczny system automatycznego koncentracji

Automatycznie dostosowuje pozycję przesuwanej cewki w celu utrzymania równowagi podczas ładowania i rozładunku.

6Cyfrowy kontroler wibracji.

Zaawansowany system struktury rozproszonej z sterowaniem zamkniętą pętlą realizowaną przez procesor DSP, zapewniający odpowiedź w czasie rzeczywistym i wysoką wydajność.

Wysoka wydajność32-bitowy procesor DSP z płynnym przecinkiem (300 MHz), 24-bitowa rozdzielczość ADC/DAC, zakres dynamiczny > 90 dB, SNR > 100 dB
Łatwa operacja:Oprogramowanie oparte na systemie Windows z automatycznym kreatorem i generowaniem raportów z testów
Elastyczna konfiguracja:Modułowa konstrukcja umożliwiająca dostosowanie sprzętu i oprogramowania
Bezpieczeństwo badań:Wielokrotne kontrole bezpieczeństwa, ustawienia blokady i awaryjne zakończenie
Sprawozdanie:Jedno kliknięcie generowanie raportów testowych Word lub PDF z kompleksowymi danymi

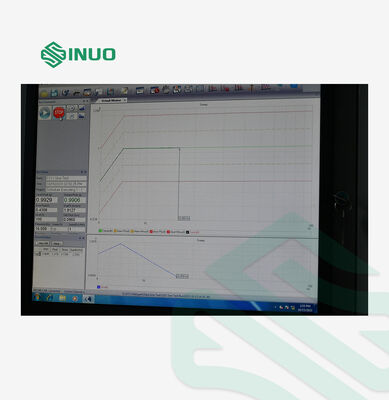

Zdolności funkcji kontrolera

Kontrola losowa

Wykorzystuje równoważenie funkcji transferu z sygnałami losowymi Gaussa do kontroli zamkniętej pętli wielokanałowej w czasie rzeczywistym..

Zakres częstotliwości:0~4680Hz (rozszerzalne do 18750Hz)

Rozstrzygnięcie:100, 200, 400, 800, 1600, 3200 linii widmowych

Zakres mocy sterowania:> 90 dB

Strategia kontroli:Jednokanalizowe sterowanie, średnia ważona, wartość maksymalna, wartość minimalna

Kontrola sinusów

Zapewnia wysokiej jakości sygnały synowe z precyzyjną kontrolą amplitudy, ustawieniami pobytu i elastycznymi opcjami przesuwania częstotliwości.

Zakres częstotliwości:1 Hz ~ 4680 Hz (rozszerzalne do 10000 Hz)

Czas pętli zamkniętej:5 mS

Zniekształcenie harmoniczne:< 100 dB

Tryby przesiewania częstotliwości:Liniowe (0~6000 Hz/min), logarytmiczne (0~100 Oct/min)

Kierunek przesuwania:W górę, w dół.

Klasyczny szok

Obsługuje różne typy form fal, w tym pół falę sinusową, falę dzwonkową, falę prostokątną, falę trapezoidalną, fale zębowe i falę trójkątną z zdefiniowanymi przez użytkownika parametrami impulsu.

Czas trwania pulsu:00,5-1,000 mS

Maksymalna przepustowość analityczna:22000 Hz

Rozmiar ramki:Do 16384

Zgodność z normami:MIL-STD-810, normy ISO, ustalone przez użytkownika limity kontroli przerwy
