UN 38.3 Standardowe systemy testów wibracyjnych akumulatorów

Kompleksowe systemy do testowania wibracji zaprojektowane do testowania akumulatorów zgodnie z normami UN 38.3, obejmujące testy sinusoidalne, losowe i udarowe.

Zastosowanie produktu

Testy wibracyjne symulują rzeczywiste warunki środowiskowe za pomocą ekscytujących lub szokujących komponentów i urządzeń. Nasze systemy mają szerokie zastosowanie w sektorach przemysłowych, w tym w obwodach drukowanych, samolotach, statkach, rakietach, pociskach, samochodach i sprzęcie gospodarstwa domowego.

Sinuo zapewnia kompletne rozwiązania w zakresie wzbudzenia i testowania, które potwierdzają jakość produktu zgodnie z międzynarodowymi normami, w tym ISO16750-3, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.

Parametry doboru maszyny wibracyjnej

Warunki testowe zdefiniowane przez klienta
Typy testów: Przemiatanie sinusoidalne i wibracje losowe
Zakres odpowiedzi częstotliwościowej: 2-5000 Hz
Wzory doboru: A(g)=(2πf)²Dcm/980≒A=0,002DmmF², D=A/0,002F², F=M(kg)×A(g)

Konfiguracja sprzętu

Część	Szczegóły konfiguracji	Ilość

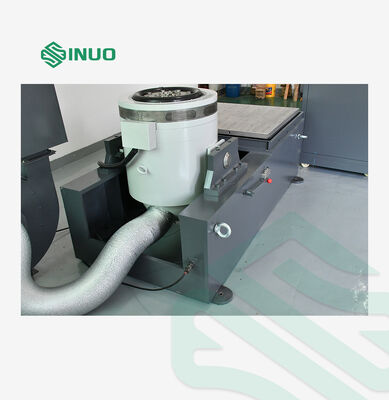

Korpus stołu wibracyjnego	Generator wzbudzenia elektromagnetycznego A20S32	1 ZESTAW
Automatyczne urządzenie sterujące centrowaniem	Do ruchomej cewki	1 ZESTAW
Wentylator chłodzący	B752 (w tym tłumik)	1 ZESTAW
Pionowy stół rozkładany	VT50 (500×500mm)	1 ZESTAW
Cyfrowy przełączający wzmacniacz mocy	Cyfrowy impulsowy wzmacniacz mocy LA-24K	1 ZESTAW
System ochrony serwa	Kompletny system ochrony	1 ZESTAW
Zasilanie wzbudzenia	Zasilacz	1 ZESTAW

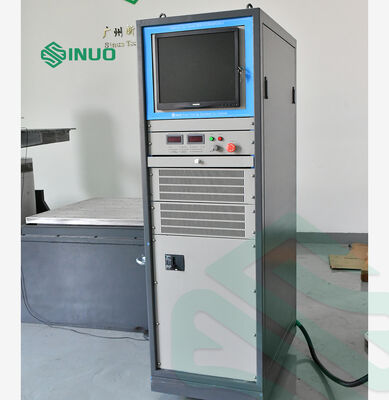

Cyfrowy kontroler wibracji	Cyfrowy kontroler wibracji VCS-2	1 ZESTAW
Czujnik przyspieszenia systemu	Pomiar przyspieszenia	2 szt
Oprogramowanie sterujące	Płyta instalacyjna	1 ZESTAW
Komputer sterujący	System komputerowy	1 ZESTAW
Akcesoria	Podłączanie kabli/rur powietrznych	1 ZESTAW
Narzędzia dodatkowe	Klucz typu T, klucz sześciokątny, śrubokręt itp.	1 ZESTAW
Drążek dociskowy wibracyjny	Zacisk pręta dociskowego	1 ZESTAW

Dane techniczne

A20S32 Generator wzbudzenia elektromagnetycznego

Maksymalna sinusoidalna siła wzbudzenia	Szczyt 2200 kg.f
Maksymalna losowa siła wzbudzająca	2200 kg.f rms
Maksymalna siła wzbudzenia uderzenia	Szczyt 4400 kg.f
Zakres częstotliwości	1 ~ 3000 Hz
Maksymalne przemieszczenie	51 mm str
Maksymalna prędkość	2 m/s
Maksymalne przyspieszenie	100G (980 m/s²)
Częstotliwość rezonansowa pierwszego rzędu	3200 Hz±5%
Maksymalne obciążenie	400 kg
Częstotliwość izolacji wibracyjnej	2,5 Hz
Ruchoma średnica cewki	Ф340 mm
Ruchomy ciężar cewki	22 kg
Przykręć do stołu	17×M10
Wyciek strumienia	<10 gausów
Dopuszczalny moment ekscentryczny	500Nm
Rozmiar sprzętu	1080 mm dł. × 920 mm szer. × 1050 mm wys. (bez stołu do rozbudowy pionowej)
Waga sprzętu	1900 kg (bez poziomego stołu przesuwnego)

Cyfrowy przełączający wzmacniacz mocy LA-24K

Moc wyjściowa	22 kVA
Napięcie wyjściowe	100 V
Prąd wyjściowy	220A
Wydajność wzmacniacza	≥90%
Zniekształcenia harmoniczne	0,5% THD przy 500 Hz
SNR	>75dB
Zakres sygnału wejściowego	±10 Vszczyt
Stabilność wyjścia DC	<5mVdc
Rozmiar wzmacniacza	Szer. 910 mm × gł. 610 mm × 1150 mm
Waga wzmacniacza	470 kg

Cyfrowy kontroler wibracji VCS-2

Konfiguracja sprzętu	2 jednoczesne kanały wejściowe, 1 kanał wyjściowy
Moduł funkcyjny sterowania	Sinus, losowy, klasyczny szok
Komputer sterujący	Oryginalny markowy komputer 17'' z monitorem LCD, Windows 10
Oprogramowanie	Obsługa w języku chińskim/angielskim, analiza w dziedzinie czasu i częstotliwości, źródło sygnału, analiza przemiatania częstotliwości sinusoidalnej, automatyczne generowanie raportu z testu WORD
Akcelerator systemowy C04A07	Zakres częstotliwości: 1-12000 Hz, Czułość: 50 mv/g, Zakres temperatur: -24~250°C

Komponenty i funkcje systemu

Korpus stołu wibracyjnego

Ruchoma cewka:Odlewany i obrabiany ręcznie z optoelektronicznym systemem podtrzymywania obciążenia i podwójnym prowadzeniem osiowym na łożyskach, co zapewnia doskonałą trwałość
Cewka wzbudzenia:Podwójna struktura obwodu magnetycznego z wyciekiem o niskim strumieniu i jednolitym polem magnetycznym
Powierzchnia ciała:Zaawansowana technologia fosforanowania i lakieru samochodowego zapewniająca długoterminową odporność na zużycie i rdzę
Chłodzenie stołu:Ciche wentylatory z ulepszoną strukturą wlotu powietrza, kanałem powietrznym o strukturze plastra miodu dla cewki wzbudzenia i dwuwarstwowym bocznikowym kanałem powietrza dla środkowego pierścienia magnetycznego

Cyfrowy przełączający wzmacniacz mocy LA

Wysoka stabilność i niezawodność dzięki technologii MOSFET lub IGBT
Zgodny z normami UE „CE”.
Wysoki stosunek sygnału do szumu dzięki sinusoidalnej modulacji szerokości impulsu zwielokrotniania częstotliwości
Wysoka wydajność konwersji dzięki technologii przełączania zasilania
Elektroniczna technologia automatycznego udostępniania prądu
Doskonałe parametry bezpieczeństwa

Funkcje cyfrowego kontrolera wibracji

Wysoka wydajność:32-bitowy zmiennoprzecinkowy procesor DSP o częstotliwości 300 MHz i rozdzielczości 24-bitowej ADC/DAC
Przyjazny dla użytkownika:Oprogramowanie aplikacyjne dla systemu Windows z automatycznym kreatorem i generowaniem raportów z testów
Elastyczny:Modułowa konstrukcja obsługująca wiele zadań analitycznych i konfiguracji
Bezpieczeństwo:Liczne kontrole bezpieczeństwa, ustawienia blokad i zakończenie awaryjne
Raportowanie:Generowanie raportów testowych w formacie Word lub PDF jednym kliknięciem z kompleksowymi danymi

Parametry techniczne sterownika

Specyfikacje kanału wejściowego

Liczba kanałów wejściowych	2 jednoczesne kanały wejściowe
Typ sygnału wejściowego	Napięcie/ładunek
Impedancja wejściowa	>110 kΩ
Maksymalny zakres napięcia wejściowego	±10 V
Maksymalny zakres wejściowy ładowania	± 10000 szt
Stosunek sygnału do szumu	>100dB
Filtr	Filtr analogowy 160 dB/oktawę
Przetwornik analogowo-cyfrowy (ADC)	Rozdzielczość 24-bitowa, zakres dynamiki: 114 dB, maksymalna częstotliwość próbkowania 192 kHz

Specyfikacje kanału wyjściowego

Liczba kanałów wyjściowych	1 kanał wyjściowy
Typ sygnału wyjściowego	Sygnał napięciowy
Impedancja wyjściowa	<30Ω
Maksymalny zakres napięcia wyjściowego	±10 V
Maksymalny prąd wyjściowy	100 mA
Dokładność amplitudy	2mV
Zniekształcenia harmoniczne	<-95dBfs
Filtr	Filtr analogowy 60 dB/oktawę

Możliwości funkcji kontrolera

Losowa kontrola

Wyjście losowego sygnału Gaussa z korekcją funkcji przenoszenia do wielokanałowego sterowania w czasie rzeczywistym w pętli zamkniętej. Zakres częstotliwości: 0-4800 Hz (z możliwością rozszerzenia do 18750 Hz) z zakresem mocy sterującej > 90 dB.

Sterowanie sinusem

Wysokiej jakości sygnały sinusoidalne i sinusoidalne z kontrolą amplitudy. Zakres częstotliwości: 1 Hz-5000 Hz (z możliwością rozszerzenia do 10 000 Hz) ze zniekształceniami harmonicznymi <-100 dB.

Klasyczny szok

Obsługuje pół fali sinusoidalnej, falę dzwonową, falę prostokątną, falę trapezową i różne przebiegi piłokształtne. Czas trwania impulsu od 0,5 do 3000 ms, zgodny z normami MIL-STD-810 i ISO.

Uwaga dotycząca ładowania sprzętu:System ten waży ponad tonę. Klienci powinni przygotować odpowiednie narzędzia i sprzęt rozładunkowy do instalacji.
