ISTA MIL-STD Standardowy wibrator stołowy do testów wibracyjnych w płaszczyźnie pionowej i poziomej

ISTA MIL-STD Standardowy stolik do drgań pionowych i poziomych

Zastosowanie produktu

Badanie drgań to działanie pobudzające lub wstrząsające komponentem lub urządzeniem, aby zobaczyć, jak zareaguje w rzeczywistym środowisku.z produktów przemysłowych, takich jak płyty obwodowe, samoloty, statki, rakiety, pociski, samochody i urządzenia gospodarstwa domowego.

Sinuo może zapewnić Ci cały program ekscytacji i testowania i udowodnić jakość produktów dla Ciebie zgodnie z krajowymi i międzynarodowymi standardami, takimi jak GB, GJB, UL, JIS, DIN, ISO,BS, MIL, IEC i ASTM.

Formuła wyboru maszyny drgającej i schemat struktury generatora drgań

1- warunki badania dostarczone przez firmę klienta;

2. Typ badania: Sine sweep;Random;Classic Shock;

3Zakres odpowiedzi częstotliwości: 1-2700 Hz

4. Formuła: A(g) = ((2πf) 2Dcm/980 A=0,002DmmF2 D=A/0,002F2

F=M(kg) ×A(g)

Główny schemat sprzętu

Instrukcje konfiguracji urządzenia

Parametry techniczne urządzenia

1. Wibracja stołu ciało

1.1 Zwojowa cewka

Stół wibrujący jest wyposażony w odlewane i ręcznie obrobiane cewki ruchome, optoelektroniczny system podtrzymania obciążenia i podwójne łożyska ośne.Podwójne sterowanie łożyskiem jest wyjątkową cechą, która pomaga zmniejszyć dynamiczne przekraczanie osi i obrót podczas testów drgań dla wyższej wytrzymałości.

1.2 Spiralę podniecającą

Podwójna struktura obwodu magnetycznego, niski przepływ, jednolite pole magnetyczne.

1.3 powierzchnia ciała

Wykorzystując zaawansowane leczenie fosfatujące i technologię farb samochodowych, ma długotrwały działanie przeciw zużyciu i rdzewi.

1.4 Chłodzenie stołowe:

Przyjąć wentylatory o niskim poziomie hałasu i poprawić strukturę wchłaniania powietrza ciała stołu.W celu zwiększenia efektu chłodzenia przyjęto nowy projekt kanału wentylacyjnego.

2. LA cyfrowy wzmacniacz mocy

cyfrowy wzmacniacz mocy przełącznikowej serii LA przyjmuje niezawodną technologię IGBT:

a. Wysoka stabilność i niezawodność

b. Spełniają wymagania normy UE "CE"

c. Wykorzystując technologię modulacji szerokości impulsu przez mnożenie częstotliwości sinusową, stosunek sygnału do hałasu wzmacniacza mocy jest wysoki.

d. Przy zastosowaniu zasady pracy przełączania zasilania, wydajność konwersji jest wysoka.

e. Korzystanie z elektronicznej technologii automatycznego współdzielenia prądu

f. Dobre funkcjonowanie w zakresie bezpieczeństwa.

3System serwoobronny

Kompletne funkcje zabezpieczające, w tym nad napięcie w sieci, pod napięciem, utrata fazy, usterka logiczna, przejście modułu zasilania, nad temperaturą, nad napięciem wyjściowym, nad napięciem wyjściowym,moc napędowa, przesunięcie platformy, temperatura platformy, zewnętrzne zablokowanie itp.

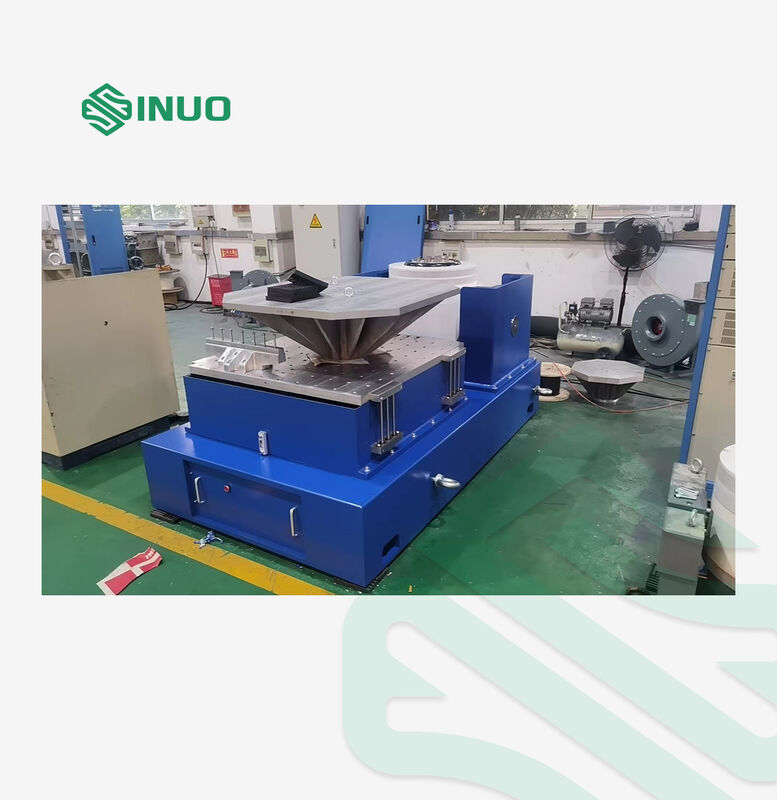

4Pionowa platforma rozszerzeniowa

Platforma przedłużająca jest zwykle stosowana jako platforma dla większych próbek montażowych i może być kwadratowa lub okrągła lub określona przez użytkownika.Zmniejszenie wpływu charakterystyki dynamicznej rozszerzonej platformy, wszystkie rozszerzone platformy muszą być modelowane i analizowane pod kątem ich częstotliwości modalnych.

5. Fotoelektryczny automatyczny system centralizacji

Automatyczne ustawianie pozycji ruchomego cewka w celu utrzymania go w stanie równowagi.

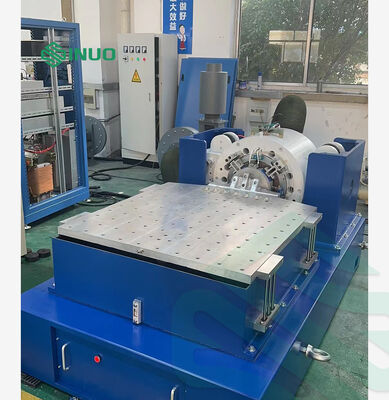

6. Horyzontalne przesuwanie

Koncepcja skrzyżowania poziomego charakteryzuje się wysokimi momentami przewracania i przytrzymaniem bocznym.zapewnia wysoką dynamiczną siłę przytrzymującą moment, przy jednoczesnym zachowaniu właściwości tłumienia folii olejowej prowadzącejHoryzontalny zjeżdżalnik składa się z płyty zjeżdżalnej, złącza, naturalnej płyty granitowej, poziomej podstawy zjeżdżalnika i niezależnego źródła oleju.

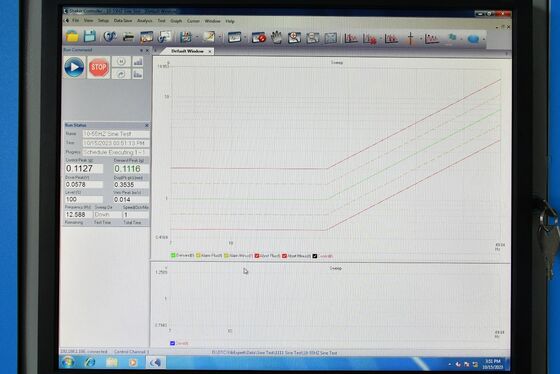

7Cyfrowy kontroler wibracji

Kontroler wibracji przyjmuje zaawansowany system struktury rozproszonej.Zapewnia realny czas i wysoką wydajność systemu sterowania. Może reagować na wszelkie zmiany w systemie badawczym w odpowiednim czasie i szybko. Zapewnia stabilność i wysoką precyzję sterowania.Oprogramowanie wykorzystuje 32-bitowy procesor DSP z pętlą unoszącą się z częstotliwością główną do 300 MHz oraz ADC/DAC o rozdzielczości 24 bitówTechnologia projektowania o niskim poziomie hałasu z wysoką precyzją cyfrowego filtracji z płynącą kropką i obwodów sprzętowych.i stosunek sygnału do hałasu jest większy niż 100 dB.

Cechy

a. Wysoka wydajność i niezawodność

Sterowanie zamkniętym pętlem realizowane jest przez procesor DSP, a komputer jest niezależny od pętli sterowania.Może reagować na wszelkie zmiany w systemie badawczym w odpowiednim czasie i szybko. Zapewnienie niezawodności i wysokiej precyzji sterowania. Wszystkie kanały wejściowe posiadają 24-bitowe rozdzielczości ADC, nisko hałasową konstrukcję sprzętową i wbudowane analogowe i cyfrowe filtry anty-aliasing,które skutecznie gwarantują wysoką precyzję analizy.

b. Łatwe w obsłudze

Oprogramowanie aplikacyjne oparte na systemie Windows jest łatwe w obsłudze i bogate w funkcje pomocnicze.Mocny automatyczny kreator systemu i automatyczna funkcja generowania raportów testowych ułatwiają powtarzające się i nudne zadania testoweUstawienia parametrów testowych są bogate i rygorystyczne, a interfejs USB2.0 umożliwia bliższe i harmonijne połączenie z komputerem.

c. Mocne funkcje i elastyczność

Kontroler wibracji jest potężną platformą kontroli wibracji, która może wykonać wiele złożonych zadań.różne oprogramowanie aplikacyjne można skonfigurować do wykonania różnych zadań analitycznych w celu zaspokojenia różnych potrzeb testowych i analitycznychKontroler przyjmuje konstrukcję modułową i może konfigurować odpowiedni sprzęt i oprogramowanie zgodnie z różnymi potrzebami użytkownika, aby zaspokoić różne potrzeby.

d. Bezpieczeństwo badania

Kontroler zapewnia kontrolę sygnału na małą skalę, aby uzyskać wgląd w kontrolę drgań systemu.I mieć przybliżone zrozumienie funkcji transferu i innych cech systemuIstnieje również wiele kontroli bezpieczeństwa i ustawień blokady.Jeśli wystąpi nieprawidłowość w układzie, można natychmiast nacisnąć wbudowany w system klawisz zakończenia, aby zakończyć test.

e. Tworzenie sprawozdania z badań

Obsługuje szybkie generowanie raportów testowych w formie Word lub PDF.Od opisu podstawowej funkcji sterowania badaniem do specyficznych parametrów ustawienia badania, od krzywej widma docelowego kontroli po zakres czasu badania i zakres częstotliwości, wszystko jest dostępne.Jest to wygodne dla Ciebie, aby zmodyfikować i zrobić zgodnie z różnymi specyfikacjami sprawozdania z badaniaMożna go bezpośrednio wydrukować i przeglądać, a także przesyłać online.

Główne parametry techniczne cyfrowego sterownika drgań
