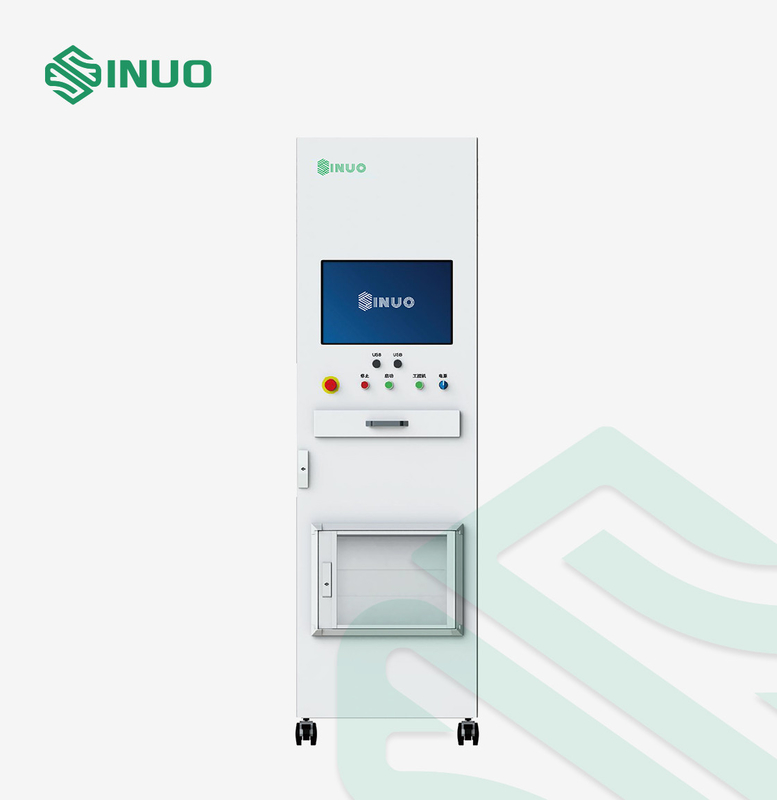

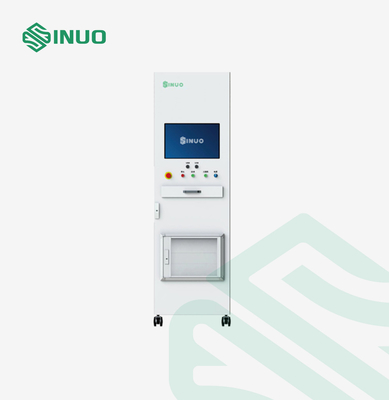

ISO 6469 Sprzęt do testowania wyrównywania potencjału bezpieczeństwa elektrycznego 10 kanałów

ISO 6469 specjalny system testowania wyrównywania potencjału pojazdu elektrycznego

Przestrzegane normy i klauzule

ISO 6469-1:2019 Pojazdy drogowe z napędem elektrycznym — Specyfikacje bezpieczeństwa — Część 1: System magazynowania energii wielokrotnego ładowania (RESS)

IEC 62196:2020 Wtyczki, gniazdka, złącza i wtyki pojazdu – Przewodzące ładowanie pojazdów elektrycznych

GB 7258-2017 Warunki techniczne bezpieczeństwa eksploatacji pojazdów silnikowych

...

Przegląd sprzętu

Ten system testowy może wykonać test wyrównania potencjału wysokonapięciowych komponentów pojazdów elektrycznych podczas procesu montażu całego pojazdu.Aby zapewnić zminimalizowanie różnicy potencjałów między poszczególnymi częściami przewodzącymi odsłoniętymi pod wysokim napięciem, musimy wykonać test wyrównania potencjału zgodnie z wymaganiami norm między każdą powłoką części wysokonapięciowych a platformą elektryczną, a także dowolnymi dwoma odsłoniętymi częściami przewodzącymi, które mogą być dotykane przez ludzi w tym samym czasie.

Zasada
1. Weź określony prąd ze źródła zasilania bez obciążenia nieprzekraczającego 12KV, a następnie przyłóż go do przewodu uziemiającego portu ładowania pojazdu, odsłoniętej przewodzącej powłoki i ramy pojazdu, obliczamy wartość rezystancji uziemienia na podstawie zmierzonego spadku napięcia.

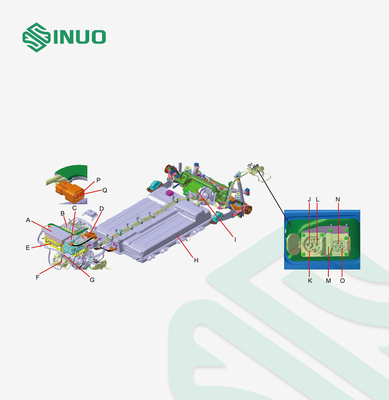

2. Aby przetestować rezystancję przewodzenia między przewodem uziemiającym każdego interfejsu ładowania pojazdu, odsłoniętą przewodzącą powłoką części i ramą pojazdu w odległości nie większej niż 2,5 m.

Warunki sędziowskie

Główne funkcje

1. Wielokanałowy: Zintegrowana 10-kanałowa korekcja potencjału.

2. Wyświetlacz ekranu: używany jest kolorowy ekran LCD o przekątnej 21,5 cala, a interfejs procesu testowego jest widoczny, co jest wygodne do obserwacji i oceny.


3. Otwarta platforma: jest wyposażona w funkcję edycji programu testowego, funkcję edycji projektu testowego, funkcję edycji i drukowania raportu z testu, funkcję ustawiania uprawnień użytkownika itp.


4. Funkcja skanowania kodu: może rejestrować numer VIN pojazdu, numer VSN i główny numer akcesoriów oraz automatycznie kojarzyć kod kreskowy, aby wydrukować raport z testu po zakończeniu testu.


5.Zarządzanie uprawnieniami: wielopoziomowe ustawienie uprawnień, które jest wygodne do zarządzania.


6. Zarządzanie danymi: Zarządzaj różnymi danymi, chroń integralność i bezpieczeństwo danych oraz korzystaj z funkcji, takich jak zapytania i eksport, aby sprostać potrzebom zarządzania danymi na linii produkcyjnej.


7. Ochrona bezpieczeństwa: ochrona nadprądowa, ochrona przed przepięciem, ochrona podnapięciowa, ochrona przed prądem upływowym i ochrona awaryjna itp.


8. Ogromne dane: obsługuj masowe przechowywanie i analizę danych;Dokowanie systemu MES itp.


9. Elastyczne uruchamianie: obsługa wielu metod uruchamiania, takich jak uruchamianie kodu skanowania, uruchamianie przycisku, zdalne uruchamianie itp.

10. Inteligentna ocena: wszystkie kluczowe wskaźniki mają funkcję ustawiania górnych i dolnych limitów, automatycznej oceny i skutecznie zapobiegają występowaniu pominiętych kontroli.

Główne cechy wyposażenia

Parametry techniczne i projekty testowe
