MIL-STD-810G 20kN Elektrodynamiczny wstrząsacz wibracji do badań środowiskowych

MIL-STD-810G 20kN Elektrodynamiczny wstrząsacz wibracji do badań środowiskowych

Nazwa marki:	Sinuo
Numer modelu:	SN553
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Szczytowa siła sinusoidalna:

2400 kgf (24 kN)

Losowa siła:

2200 kgf RMS

Siła szoku:

4400 kgf (44 kN)

Zakres częstotliwości:

DC – 3000 Hz

Maksymalne przemieszczenie:

51 mm

Maksymalna prędkość:

2 m/s

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

5 zestawów/miesiąc

Podkreślić:

Sprzęt do testowania bezpieczeństwa elektrycznego 12KV

sprzęt do testowania bezpieczeństwa elektrycznego IEC 62196

sprzęt do testowania akumulatorów ISO 6469 ev

Opis produktu

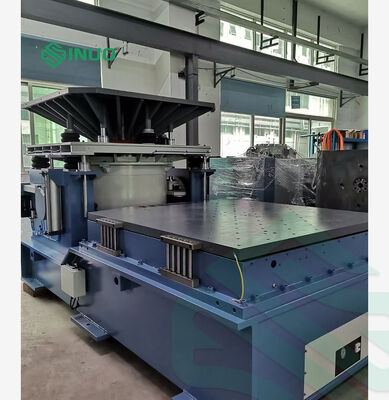

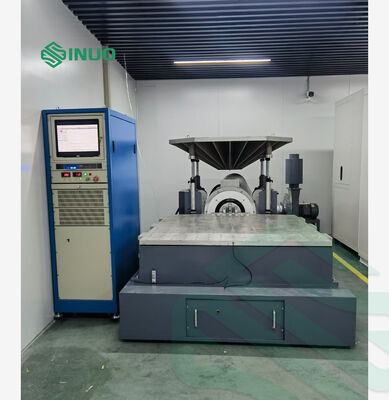

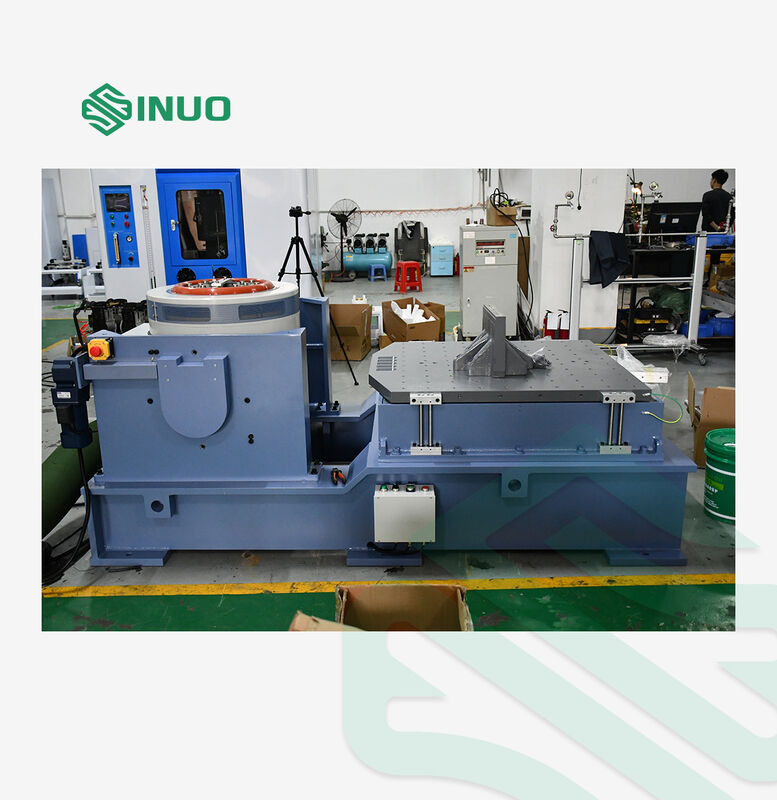

MIL-STD-810G 20kN Elektrodynamiczny wstrząsacz wibracji do badań środowiskowych

Ten harmonogram MIL-STD-810G spełniający wymagania w zakresie wibracji elektrodynamicznych o mocy 20 kN jest przeznaczony do kompleksowych zastosowań badań środowiskowych,zapewnienie niezawodnej wydajności w zakresie weryfikacji jakości w różnych branżach.

Zastosowanie produktu

Testy wibracyjne symulują rzeczywiste warunki środowiskowe poprzez podniecanie komponentów i urządzeń w celu oceny ich wydajności i trwałości.Nasze rozwiązania testowe służą różnym sektorom przemysłowym, w tym:

Płyty obwodnicze i komponenty elektroniczne
Systemy lotnicze i obronne
Sprzęt motoryzacyjny i transportowy
Wykorzystanie na morzu i na morzu
Urządzenia użytkowe i maszyny przemysłowe

Firma Sinuo zapewnia kompletne rozwiązania do ekscytacji i testowania zgodne ze standardami międzynarodowymi, w tym GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.

Konfiguracja urządzeń

Pozycja	Konfiguracja	Ilość
1	Kompresor wibracyjny COMBO
	A20S34 Wstrząsacz (włączający pneumatyczny sterownik centralizacji)	1 zestaw
	B752S Dmuchawy (włączając tłumik i kanał)	1 zestaw
	Rozszerzacz głowy VT60CM	1 zestaw
2	Wzmacniacz mocy
	Zwiększacz mocy LA20K (włączając zasilacz zasilania pola)	-
3	Kontroler wibracji
	VCS‐04 Controller Shaker (Hardware: 4 wejścia / 1 napęd. Aplikacje: Random / Sine / Shock)	1 zestaw
	Akcelerometry LTE‐C02A01 (włączając 7 m kablu BNC‐M5 o niskim poziomie hałasu)	1 zestaw
	Komputer (włączając klawiaturę, mysz i monitor)	0 zestaw
4	Dokumentacja	1 zestaw
	Podręcznik obsługi, lista opakowań	-

Specyfikacje elektrodynamicznego wstrząsacza - model A20S34

Parametry	Specyfikacja
Siła sinus (Pk)	2,400 kgf (24 kN)
Siła losowa (RMS)	2,200 kgf RMS (22 kN) dla normy ISO 5344
Siła uderzeniowa (Pk)	4,400 kgf (44 kN) @ 6 ms
Zastosowany zakres częstotliwości	Prąd stały - 3000 Hz
Maksymalne przesunięcie (p-p)	51 mm (2 cali)
Maksymalna prędkość	2 m/s
Maksymalne przyspieszenie	Sinus: 100 g (980 m/s2) Wymaganie: 60 g (588 m/s2)
Pojemność obciążenia pionowego	300 kg
Naturalna częstotliwość zawieszenia ciała (osio siły napędowej)	< 2,5 Hz
Średnica armatury	Ø340 mm
Waga armatury	Około 24 kg.
Częstotliwość rezonansu podstawowego (Tabela nagości)	2,600 Hz (nazwa) ± 5%
Punkty mocowania obciążenia (standardy)	21 × wkładki M10 ze stali nierdzewnej
Gęstość przepływu strasznego	< 10 gaussów
Dopuszczalny moment częściowy	500 N*m
Wymiary wstrząsacza (L × D × H)	1,190 mm × 860 mm × 1,060 mm
Waga wstrząsacza	Około 1900 kg.
