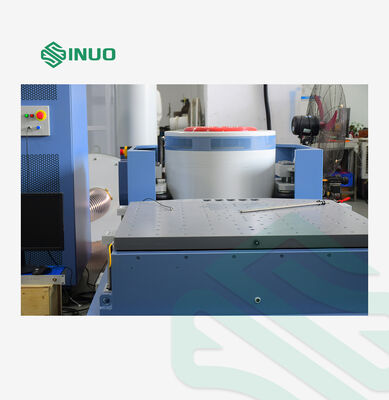

IEC62133 3 System testowania wibracji stołu wstrząsacza osi do testowania baterii

IEC62133 3 System testowania wibracji stołu wstrząsacza osi do testowania baterii

Nazwa marki:	Sinuo
Numer modelu:	SN553-EV207HG40VT40VCSusb-2
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Maks. siła wzbudzenia uderzenia:

Szczyt 1400Kg.f(11760N).

Maks. przypadkowa siła ekscytująca:

600 kg.f (6860N) rms

Maks. sinusoidalna siła wzbudzenia:

Szczyt 700Kg.f (7000N).

Max. Przemieszczenie:

51 mm p-p

Maks. Prędkość:

2m/s

Max. Przyśpieszenie:

100g

Maks. Obciążenie:

300 KG

Zakres częstotliwości:

1 ~ 4000 Hz

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

5 zestawów/miesiąc

Podkreślić:

System testowy ładowania 750V 65A ac dc

system testowy ładowania ISO 6469 ac dc

analizator mocy 300V 30A ac dc

Opis produktu

IEC62133 3-osiowy system testowania wibracji stołu wytrząsającego do testowania akumulatora

Ten profesjonalny system do testów wibracyjnych został specjalnie zaprojektowany do testowania akumulatorów zgodnie z normami IEC62133. Zapewnia kompleksowe rozwiązania w zakresie wzbudzania i testowania produktów przemysłowych, w tym płytek drukowanych, komponentów samolotów, części samochodowych i sprzętu gospodarstwa domowego.

Aplikacje produktów

Testy wibracyjne oceniają, jak komponenty i urządzenia reagują w rzeczywistych środowiskach, poddając je kontrolowanemu wzbudzeniu lub wstrząsowi. Sinuo zapewnia kompletne rozwiązania testowe, które potwierdzają jakość produktu zgodnie z międzynarodowymi normami, w tym GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.

Wybór i specyfikacje maszyn wibracyjnych

Parametry testu:

Rodzaje testów: Przemiatanie sinusoidalne; Losowe wibracje
Zakres odpowiedzi częstotliwościowej: 2-5000 Hz
Formuła wyboru: A(g)=(2πf)²Dcm/980≒A=0,002DmmF²

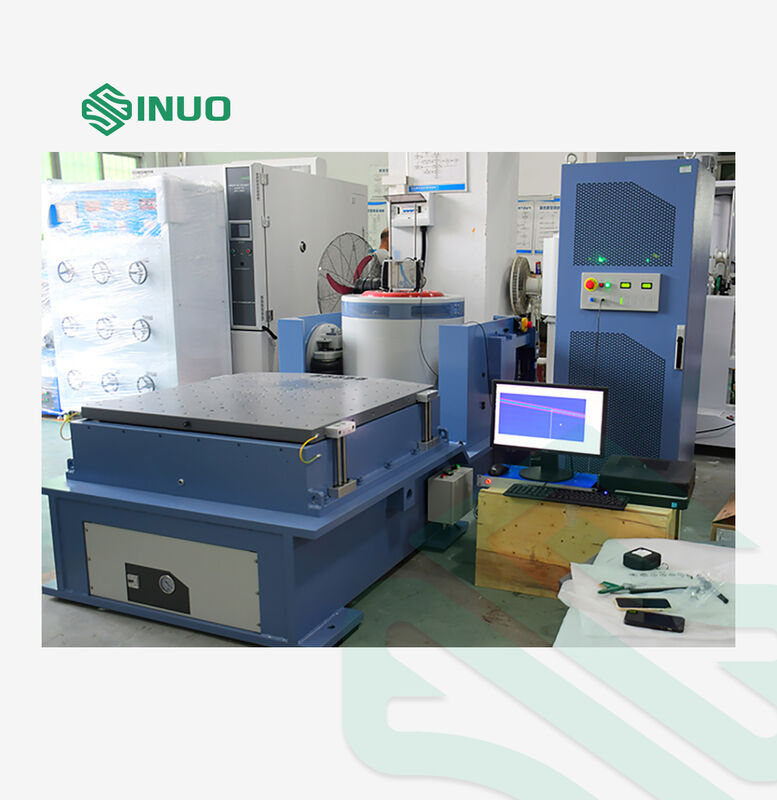

Konfiguracja sprzętu

Część	Konfiguracja
Korpus stołu wibracyjnego	Generator wzbudzenia elektromagnetycznego A07S23
Automatyczne urządzenie sterujące centrowaniem	System centrowania ruchomej cewki
Układ chłodzenia	B402S Wentylator chłodzący
Pionowy stół rozkładany	VT40 (400×400mm)

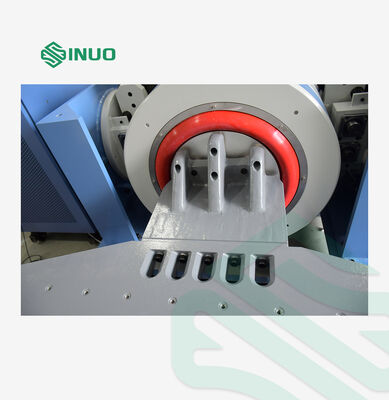

Poziomy stół przesuwny	HG40 (400×400mm)
Wzmacniacz mocy	Cyfrowy przełączający wzmacniacz mocy LAO7K
System ochrony	System ochrony serwa
Kontroler wibracji	Cyfrowy kontroler wibracji VCSusb-2
Komputer sterujący	Monitor LCD 17 cali z systemem Windows 10

Parametry techniczne

A07S23 Generator wzbudzenia elektromagnetycznego

Maksymalna sinusoidalna siła wzbudzenia:Szczyt 700Kg.f (7000N).

Maksymalna losowa siła ekscytująca:600 kg.f (6860N) rms

Zakres częstotliwości:1-4000 Hz

Maksymalne przemieszczenie:51 mm str

Maksymalne przyspieszenie:100G (980 m/s²)

Maksymalne obciążenie:300 kg

Waga sprzętu:880 kg

Cyfrowy przełączający wzmacniacz mocy LAO7K

Moc wyjściowa:7 kVA

Napięcie wyjściowe:120 V

Wydajność wzmacniacza:≥90%

Kluczowe funkcje systemu

Zaawansowana konstrukcja ruchomej cewki:Podwójne prowadzenie na łożyskach zmniejsza dynamiczne krzyżowanie osiowe i obrót, zapewniając doskonałą trwałość
Struktura podwójnego obwodu magnetycznego:Wyciek o niskim strumieniu przy równomiernym rozkładzie pola magnetycznego
Ulepszony układ chłodzenia:Konstrukcja kanału powietrznego o strukturze plastra miodu z ulepszoną wydajnością chłodzenia
Cyfrowy przełączający wzmacniacz mocy:Wysoka stabilność spełniająca standardy UE CE z doskonałym stosunkiem sygnału do szumu
Kompleksowy system ochrony: Kompletne funkcje bezpieczeństwa, w tym ochrona przed przepięciem, przegrzaniem i nadmiernym przemieszczeniem
Wysokowydajny kontroler wibracji:32-bitowy zmiennoprzecinkowy procesor DSP z 24-bitową rozdzielczością zapewniający precyzyjną kontrolę
Automatyczne raportowanie testów:Generowanie raportów testowych w formacie Word lub PDF jednym kliknięciem z kompleksową analizą danych

Wymagania elektryczne

Zasilanie:Prąd przemienny 3-fazowy 380 V/50 Hz 17 kVA

Sprężone powietrze:0,6 MPa

Rezystancja uziemienia:≤4Ω
