System badań drgań do badań komponentów pojazdów elektrycznych z tabelami wieloosiowymi

System badań drgań do badań komponentów pojazdów elektrycznych z tabelami wieloosiowymi

Nazwa marki:	Sinuo
Numer modelu:	SN553-EV220H100VCS5X-4
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Sinusoidalny ciąg:

20000N (2200kg.f)

Losowy ciąg:

20000N (2200kg.f)

Siła uderzenia:

40000N (4400kg.f)

Zakres częstotliwości:

DG ~ 3000 Hz

Maksymalne przemieszczenie:

51mm

Maksymalna prędkość:

2m/s

Maksymalne przyspieszenie:

981m/s2 (100g) (bez obciążenia)

Maksymalne obciążenie:

400 kg

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

5 zestawów/miesiąc

Podkreślić:

Sprzęt do testowania bezpieczeństwa elektrycznego 700 V

GB 7258 Sprzęt do testowania bezpieczeństwa elektrycznego

sprzęt testowy ISO 6469 ev

Opis produktu

System badań drgań do badań komponentów pojazdów elektrycznych z tabelami wieloosiowymi

Badanie środowiskowe (ESS) jest bardzo skuteczne w eliminowaniu potencjalnych wad produktu na etapie rozwoju i produkcji.System ten służy jako kluczowe narzędzie do identyfikacji wad projektowych w celu zwiększenia niezawodności i zmniejszenia kosztów utrzymania.

Przegląd systemu

Badania wibracyjne umożliwiają wczesne wykrywanie awarii baterii, symulują rzeczywiste warunki pracy i przeprowadzają oceny wytrzymałości konstrukcji.Ten wszechstronny system zapewnia niezawodne rozwiązania testowe dla różnych typów baterii, w tym litowo-jonowych, baterii niklowo-metalowych, niklowo-kadmowych i ołowiano-kwasowych, co czyni ją idealną dla producentów, departamentów kontroli jakości i instytucji badawczych.

System wspiera również badania zmęczenia produktu w celu kompleksowej oceny cyklu życia.

Diagram pracy systemu

Konfiguracja układu testowego

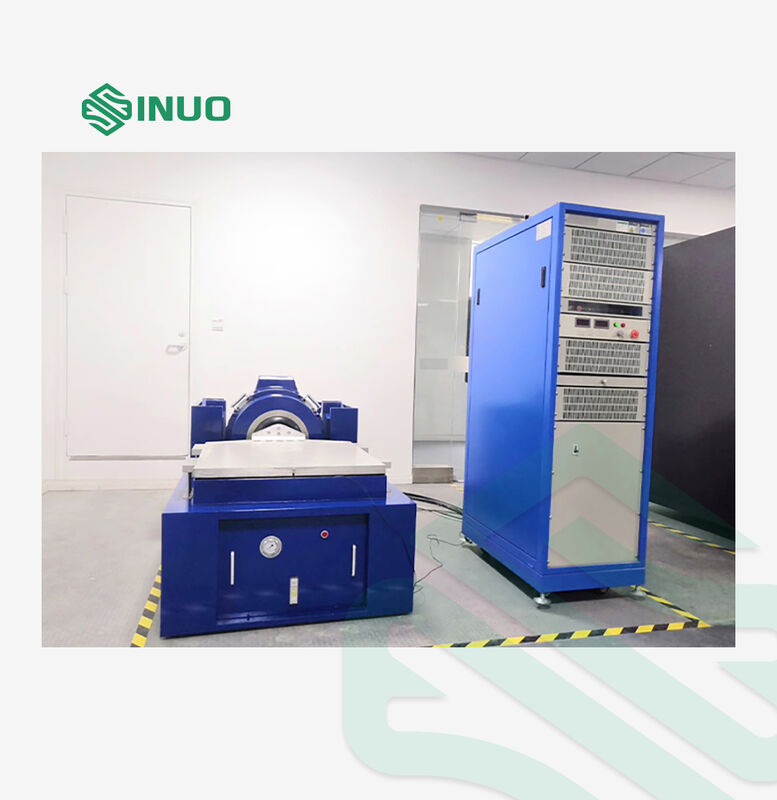

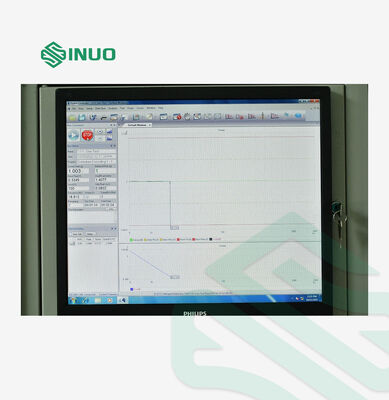

System badawczy wibracji składa się z łączonego horyzontalnego generatora wibracji ZZ-2000-21/S-1010, pionowego stołu rozciągniętego TB-1010, wentylatora chłodzącego FJ-2000 z tłumikiem,KA-21 cyfrowy wzmacniacz mocy przełącznikowej, oraz instrument pomiarowy VENZO-820 do kontroli drgań. Dostępne są specjalne pionowe tabele rozszerzeń w zależności od wymiarów próbki,z opcjonalną integracją z kompleksowym sprzętem do badań środowiskowych.

Przegląd składników

Generator wibracji ZZ-2000

Podwójna struktura obwodu magnetycznego dla zwiększonej wytrzymałości pola magnetycznego i zmniejszonego wycieku strumienia magnetycznego
Projektowanie ruchomego spluwy bez szkieletu dla lekkiej konstrukcji i dużego przyspieszenia bez obciążenia
System zawieszenia ramienia rolkowego z kierownictwem łożyska liniowego dla lepszej zdolności obciążenia antyprzestrzennej
System wsparcia sprężyny powietrznej zapewniający dużą wytrzymałość i doskonałe właściwości niskiej częstotliwości
Izolacja wibracyjna trunnion, eliminująca potrzebę specjalnych fundamentów
Zaawansowany chłodzony powietrzem wentylator o niskim poziomie hałasu z zoptymalizowaną konstrukcją kanałów powietrznych

KA-21 Digital Switching Power Amplifier

Obejmuje pudełko modułu zasilania, pudełko modułu logicznego, moduł zasilania i moduł naprawcy pobudzenia
Wykorzystuje komponenty znanych marek, w tym APT, Flint, Mitsubishi, Hitachi i LG
Monitoring w czasie rzeczywistym stanu operacyjnego modułu i systemu
Kompensacja współczynnika mocy 92% dla optymalnego wykorzystania mocy sieci
Technologia modulacji szerokości impulsu poprzez mnożenie częstotliwości sinusów dla wysokiego stosunku sygnału do hałasu
92% efektywność konwersji z systemem chłodzenia powietrzem przymusowym
Elektroniczne automatyczne dzielenie prądu z równoległą nierównowagą prądu ≤ 2%
Kompleksowy 18-punktowy system ochrony

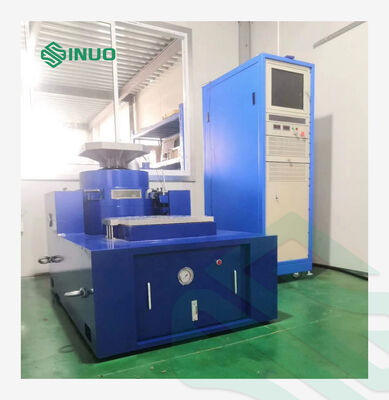

TB-1010 Tabela pionowego rozciągania

Zaprojektowany do produktów większych niż standardowe powierzchnie stołu, ten stolik rozszerzający zapewnia optymalną wydajność dzięki precyzyjnym obliczeniom i starannemu projektowaniu,utrzymanie specyfikacji technicznych częstotliwości pracy, przyspieszenie, jednolitość amplitudy i kierunek boczny.

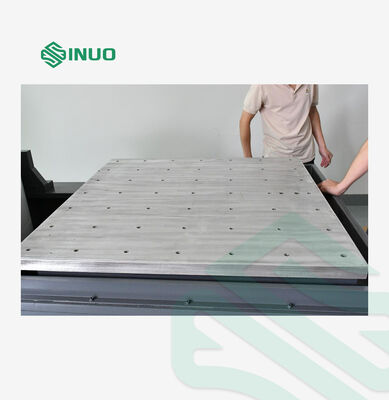

SC-1010 Tablica przesuwna z poziomym rozszerzeniem

Zbudowany z wysoką odpornością momentu przewracania i ograniczeń bocznych przy zachowaniu właściwości tłumienia folii olejowej.i niezawodną wydajność dzięki technologii folii olejowej pod wysokim ciśnieniem.

Specyfikacje techniczne charakterystyki

Generator drgań (ZZ-2000) / wzmacniacz mocy (KA-21)

Parametry	Specyfikacja
Cios sinus	20000N (2200kg.f)
Przypuszczalny nacisk	20000N (2200kg.f)
Cios uderzeniowy	40000N (4400kg.f)
Zakres częstotliwości	DC-3000Hz
Ciągłe przemieszczanie	51 mm
Maksymalna prędkość	2 m/s
Maksymalne przyspieszenie	981 m/s2 (100 g) bez obciążenia
Średnica przesuwanej cewki	Φ320 mm
Częstotliwość rezonansowa pierwszego rzędu	3200 Hz ± 5%
Maksymalne obciążenie	400 kg
Wyjście wzmacniacza	21 kVA
Wskaźnik sygnału do hałasu	> 65 dB
Wydajność wzmacniacza mocy	>90%

Wiatrak (FJ-2000)

Parametry	Specyfikacja
Moc wentylatora	7.5kW
Pojemność powietrza	00,71 m3/min
Ciśnienie wiatru	8800Pa
Waga	200 kg

Tablica z poziomym slajdem (S-1010)

Parametry	Specyfikacja
Rozmiar tabeli	1000 × 1000 mm
Maksymalna nośność	150 kg
Górna częstotliwość	Sine 800 Hz, Random 2000 Hz
Materiał stołowy	Stopy magnezu i aluminium

Tabela pionowego rozciągania (TB-1010)

Parametry	Specyfikacja
Rozmiar tabeli	1000 × 1000 mm
Maksymalna nośność	143 kg
Górna częstotliwość	Sine 800 Hz, Random 2000 Hz
Materiał stołowy	Stopy magnezu i aluminium

Główna konfiguracja

Nie, nie, nie.	Nazwa	Model	Jednostka	KTY
1.1	Stolik drgań	ZZ-2000/S-1010	SET	1
1.2	Cyfrowy wzmacniacz mocy przełączania	KA-21	SET	1
1.3	Wiatrak chłodzący	FJ-2000	SET	1
1.4	Tabela wzrostu pionowego	TB-1010	SET	1
2.1	Cyfrowy przyrząd pomiarowy do kontroli drgań	WENZO-820	SET	1
2.2	Komputer sterujący	Komputer przemysłowy wbudowany	SET	1
3.1	Części zamienne i narzędzia	Zgodnie z szczegółową listą	SET	1
3.2	Dokumentacja techniczna	Podręczniki obsługi	SET	1

Wymogi dotyczące instalacji

Wyłącznik powietrza trójfazowy czterodrukowy 380V, 100A
Całkowita moc: 45 kVA
Średnica drutu miedzianego do uziemienia ≥ 10 mm2
Źródło powietrza: 0,6-0,8 MPa
Wymagane odpowiednie rozkładniki i wózki widłowe
