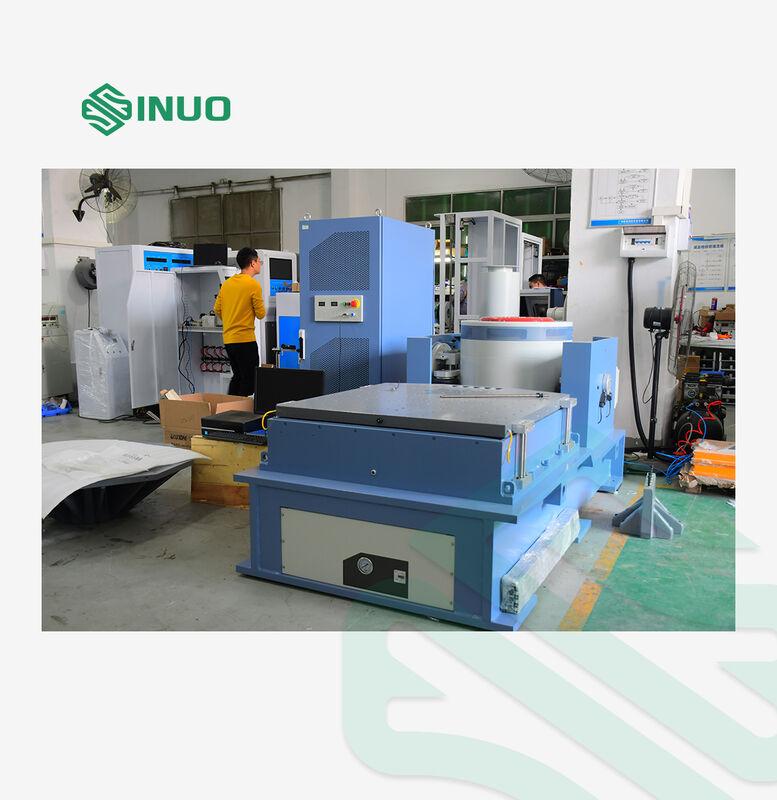

System wibracyjny: siła 1400 kgf, 1–4000 Hz, przyspieszenie 100G

System wibracyjny: siła 1400 kgf, 1–4000 Hz, przyspieszenie 100G

Nazwa marki:	Sinuo
Numer modelu:	SN553-EV207HG60VT60VCSusb-2
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Metoda chłodzenia:

Chłodzenie powietrzem

Moduł sterujący:

Sinus, losowy, klasyczny szok

siła sinusoidalna:

700Kg.f（5880N） szczyt

Shock Froce:

Szczyt 1400Kg.f(11760N).

Losowa siła:

600Kg.f ((5880N) r.ms.

Max. Przemieszczenie:

51 mm p-p

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

5 zestawów/miesiąc

Podkreślić:

Sprzęt do testowania akumulatorów IEC 62196 ev

sprzęt do testowania akumulatorów ISO 6469 ev

sprzęt do testowania akumulatorów LCD ev 21

Opis produktu

System badań drgań: siła 1400 kgf, 1 ‰ 4000 Hz, przyspieszenie 100G

Wysokiej wydajności układ testowy wibracji elektromagnetycznych zaprojektowany do kompleksowego testowania produktu i walidacji jakości.

Zastosowanie produktu

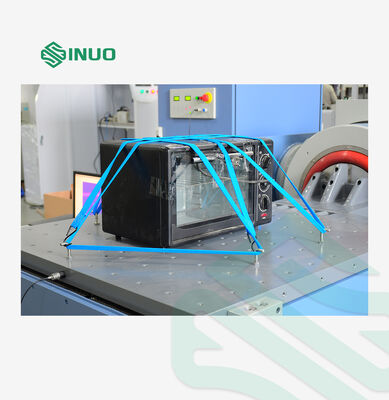

Badania drgań symulują rzeczywiste warunki środowiskowe w celu oceny wydajności komponentów i urządzeń.rakiety, pocisków, samochodów i urządzeń gospodarstwa domowego.

Firma Sinuo zapewnia kompleksowe rozwiązania do podniecania i testowania, zapewniając zgodność jakości produktów z krajowymi i międzynarodowymi standardami, w tym GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.

Specyfikacje techniczne

A07S23 Generator pobudzenia elektromagnetycznego

Maksymalna siła podniecenia sinusów	700 kgf (5880N) szczyt
Maksymalna przypadkowa siła podniecająca	600 kgf (5880N) r.m.
Maksymalna siła pobudzenia uderzenia	1400 kgf (11760N) szczyt
Zakres częstotliwości	1 ‰ 4000 Hz
Maksymalne przemieszczenie	51 mm p-p
Maksymalna prędkość	2 m/s
Maksymalne przyspieszenie	100G (980 m/s2)
Maksymalne obciążenie	300 kg
Częstotliwość izolacji wibracji	20,5 Hz
Średnica przesuwanej cewki	Φ230 mm
Waga cewki ruchowej	7 kg
Śruby stołowe	16 × M10
Wyciek strumienia	< 10 gaussów
Dopuszczalny moment ekscentryczny	300 Nm
Wymiary urządzeń	915×740×780 mm (z wyłączeniem pionowego stołu rozszerzającego)
Waga sprzętu	880 kg (z wyłączeniem poziomego schodowego stołu)

SA-6K cyfrowy wzmacniacz mocy przełącznikowej

Moc wyjściowa	7 KVA
Napięcie wyjściowe	120 V
Prąd wyjściowy	70 A
Wydajność wzmacniacza	≥ 90%
Poziom włączony i wyłączony	116 kHz
SNR	≥ 65 dB
Hałas	≤ 70 dB
Wymiary wzmacniacza	900 × 600 × 1130 mm

System ochrony serwo

Kompleksowe zabezpieczenia, w tym temperatura, ciśnienie wiatru, przesunięcie, nad napięcie, nad napięcie prądu, podpięcie wejściowe, usterka zewnętrzna, zasilacz sterowania, usterka logiczna,i monitorowanie strat fazy wejściowej.

Cyfrowy sterownik wibracji VCSusb-2

Konfiguracja sprzętu	2 jednoczesne kanały wejścia, 1 kanał wyjścia
Moduł funkcji sterowania	Sine, przypadkowy, klasyczny szok
Komputer sterujący	17" oryginalny komputer marki z monitorem LCD

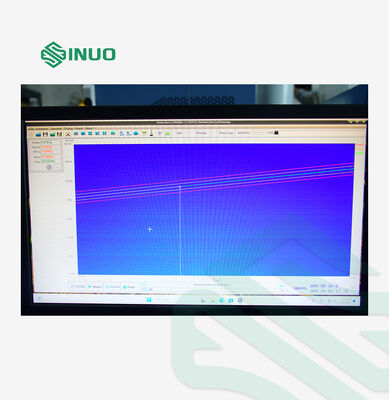

Oprogramowanie	Operacja w języku chińskim/angielskim, analiza domeny czasowej i domeny częstotliwości, źródło sygnału, analiza przepływu sinusów, automatyczne generowanie sprawozdań z testu WORD

System akcelerometru

Zakres częstotliwości	1 ‰ 12000 Hz
Wrażliwość	30 sztuk/g
Zakres temperatury	-40 do 180°C

VT60 Tabela pionowego rozciągania

Materiał	Stopy magnezu, utwardzone powierzchniowo
Rozmiar tabeli	600 × 600 mm
Otwór stały	M8 rozkład prostokątny, trwały i odporny na zużycie
Górna granica częstotliwości stosowania	Sine 1000 Hz, Random 2000 Hz
Waga	Około 48 kg

HG60 Horyzontalny stół przesuwny z folią olejną

Materiał	Stopy magnezu, utwardzone powierzchniowo
Rozmiar tabeli	600 × 600 × 60 mm
Otwór stały	M8 rozkład prostokątny, trwały i odporny na zużycie
Górna granica częstotliwości stosowania	Sine 2000 Hz, Random 2000 Hz
Waga	Około 57 kg (bez głowicy łącznikowej)

B402S wentylator chłodzący

Moc wentylatora	4 kW
Prędkość przepływu wentylatora	41 m3/s

Wymagania dotyczące energii elektrycznej

Zasilanie	3-fazowe 380V/50Hz AC 18 kW
Powietrze sprężone	00,6 MPa
Odporność ziemi	≤ 4 Ω

Cechy systemu

Wysoka wydajność i niezawodność

Procesor DSP umożliwia sterowanie zamkniętym pętlem z niezależną od komputera operacją w czasie rzeczywistym. 24-bitowe rozdzielczości ADC, konstrukcja sprzętu niskiego hałasu,i wbudowane filtry anty-aliasing zapewniają wysoką precyzję analizy i niezawodną wydajność.

Łatwe działanie

Oprogramowanie aplikacyjne oparte na systemie Windows z intuicyjnym interfejsem i bogatymi funkcjami pomocniczymi.0 interfejs zapewnia płynne połączenie komputera.

Mocny i elastyczny

Modułowa platforma sterowania wibracjami obsługująca wiele złożonych zadań.

Bezpieczeństwo badań

Mała kontrolka sygnału wprowadza wgląd w charakterystykę drgań systemu.Wbudowany klucz końcowy awaryjny do natychmiastowego wyłączenia badania.

Tworzenie sprawozdania z badań

Kompleksowa dokumentacja obejmuje funkcje kontroli testu, ustawianie parametrów, krzywe widma docelowego oraz analizę domeny czasu/częstotliwości.Drukowanie bezpośrednie, przeglądu i możliwości dystrybucji online.
