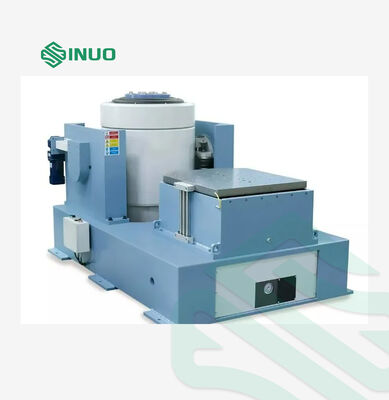

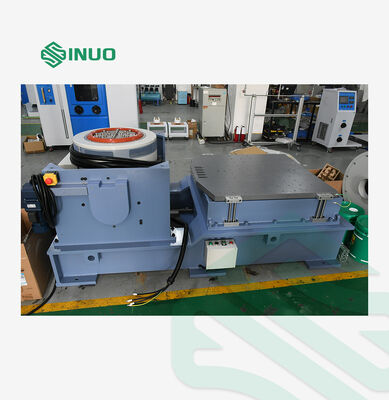

Sprzęt do testów wibracyjnych w pionie ISO&ASTM do testowania komponentów

Sprzęt do testów wibracyjnych w pionie ISO&ASTM do testowania komponentów

Nazwa marki:	Sinuo
Numer modelu:	SN553-EV440HB120VT60VCS-2
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Maksymalna sinusoidalna siła wzbudzenia:

Szczyt 4000Kg.f (40KN)

Maksymalna losowa siła ekscytująca:

4000 kg.f rms (40KN)

Maksymalna siła wzbudzenia uderzenia:

Szczyt 8000Kg.f (80KN)

Zakres częstotliwości:

1 ~ 2700 Hz

Maksymalne przemieszczenie:

100 mm pp

Maksymalna prędkość:

2m/s

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

5 zestawów/miesiąc

Podkreślić:

Sprzęt do testowania bezpieczeństwa elektrycznego 3000 V

sprzęt do testowania bezpieczeństwa elektrycznego stojana silnika

sprzęt do testowania ładowania Duplex ev

Opis produktu

Sprzęt do testowania wibracji pionowych ISO i ASTM do testowania komponentów

Testy wibracyjne obejmują ekscytujące lub szokujące komponenty i urządzenia, które symulują rzeczywiste warunki środowiskowe i oceniają wydajność. Ta metodologia testowania jest szeroko stosowana w sektorach przemysłowych, w tym w obwodach drukowanych, samolotach, statkach, rakietach, pociskach, samochodach i sprzęcie gospodarstwa domowego.

Zastosowanie produktu

Sinuo zapewnia kompleksowe rozwiązania w zakresie wzbudzenia i testowania, które potwierdzają jakość produktu zgodnie z normami krajowymi i międzynarodowymi, w tym GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.

Dane techniczne

Generator wzbudzenia elektromagnetycznego VG4000-100

Maksymalna sinusoidalna siła wzbudzenia	Szczyt 4000Kg.f (40KN)
Maksymalna losowa siła wzbudzająca	4000 kg.f rms (40KN)
Maksymalna siła wzbudzenia uderzenia	Szczyt 8000Kg.f (80KN)
Zakres częstotliwości	1-2700 Hz
Maksymalne przemieszczenie	100 mm str
Maksymalna prędkość	2 m/s
Maksymalne przyspieszenie	100G (980 m/s²)

Zależność maksymalnego obciążenia i przyspieszenia

5G (49 m/s²)	760 kg
10G (98m/s²)	360 kg
20G (196m/s²)	160 kg
30G (294m/s²)	93 kg

Częstotliwość rezonansowa pierwszego rzędu	2500 Hz ±5%
Maksymalne obciążenie	800 kg
Częstotliwość izolacji wibracyjnej	2,5 Hz
Średnica ruchomej cewki	Φ420 mm
Ruchoma masa cewki	40 kg
Wyciek strumienia	<10 gausów
Dopuszczalny moment mimośrodowy	>500 Nm
Wymiary sprzętu	1400 mm × 1300 mm × 1240 mm (bez pionowego stołu rozporowego)
Waga sprzętu	3600 kg

Cyfrowy przełączający wzmacniacz mocy LA-45

Moc wyjściowa	45 kVA
Napięcie wyjściowe	110 Vrms
Prąd wyjściowy	400 broni
SNR	≥70 dB
Wymiary wzmacniacza	810 mm × 555 mm × 1810 mm

System ochrony serwa

Kompleksowe funkcje zabezpieczające, w tym monitorowanie temperatury, kontrola ciśnienia wiatru, ochrona przed nadmiernym przemieszczeniem, ochrona przed przepięciem, ochrona nadprądowa, ochrona przed zbyt niskim napięciem wejściowym, wykrywanie usterek zewnętrznych, monitorowanie zasilania sterującego, wykrywanie błędów logicznych i ochrona przed utratą fazy wejściowej.

Cyfrowy kontroler wibracji VCSusb-2

Konfiguracja sprzętu	2 jednoczesne kanały wejściowe, 1 kanał wyjściowy
Moduł funkcji sterujących	Sinus, losowy, typowy szok
Komputer sterujący	Oryginalny markowy komputer z monitorem LCD

Możliwości oprogramowania obejmują interfejs operacyjny w języku chińskim/angielskim, analizę w dziedzinie czasu i częstotliwości, zarządzanie źródłami sygnału, analizę przemiatania częstotliwości sinusoidalnej, automatyczne generowanie raportów z testów WORD, wyświetlanie i przechowywanie danych, konfigurację parametrów testowych oraz kompleksowe funkcje analizy sygnałów i danych.

Akcelerometr systemowy

Zakres częstotliwości	1-12000 Hz
Wrażliwość	30 szt./g
Zakres temperatur	-24 do 250°C

Stół rozkładany pionowy VT60

Tworzywo	Stop magnezu, utwardzany powierzchniowo
Rozmiar stołu	600 × 600 mm
Naprawiono otwór	Rozkład prostokątny M8 Tuleja śrubowa ze stali nierdzewnej 100 mm × 100 mm
Górny limit częstotliwości użycia	Sinus 2000 Hz, Losowo 2000 Hz
Waga	Około 60kg

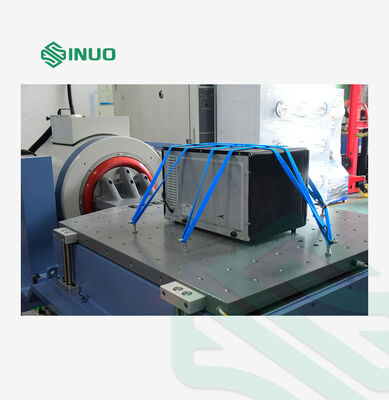

Stół do poziomego przesuwania folii olejowej HB120

Tworzywo	Stop magnezu, utwardzany powierzchniowo
Rozmiar stołu	1200 × 1200 mm
Naprawiono otwór	Rozdzielacz prostokątny M12 Tuleja śrubowa ze stali nierdzewnej 100 mm × 100 mm
Górny limit częstotliwości użycia	Sinus 500 Hz, Losowo 2000 Hz
Waga	Około 170 kg

Wentylator chłodzący BL-5000

Moc wentylatora	15KW
Natężenie przepływu wentylatora	1,2 m³/s
Ciśnienie wentylatora	6,5 kPa

Wymagania elektryczne

Zasilanie	AC 3-fazowy 380 V/50 Hz 65 KW
Sprężone powietrze	0,6 MPa
Rezystancja uziemienia	≤4 Ω
