ASTM D4728 System testowania drgań dla trwałości kontenerów żeglugowych

ASTM D4728 System testowania drgań dla trwałości kontenerów żeglugowych

Nazwa marki:	Sinuo
Numer modelu:	SN553-EV211HG80VT80VCS-2
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Oprogramowanie:

sinusoidalny, przypadkowy, szok

Tabela poślizgu:

Stop aluminium

Max. Przemieszczenie:

51 mm p-p

Max. Siła:

1100 kg

Max. Przyśpieszenie:

100g

Maks. Obciążenie:

300 KG

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

5 zestawów/miesiąc

Podkreślić:

Sprzęt do testowania bezpieczeństwa elektrycznego o mocy 110 W

sprzęt do testowania bezpieczeństwa elektrycznego OBC

elektryczny analizator bezpieczeństwa OBC Discharge

Opis produktu

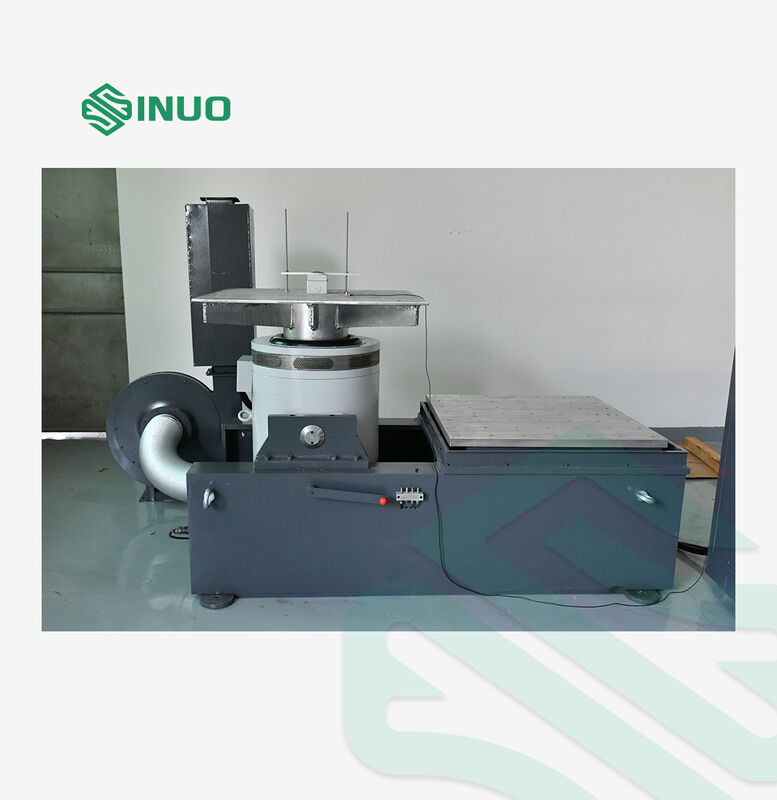

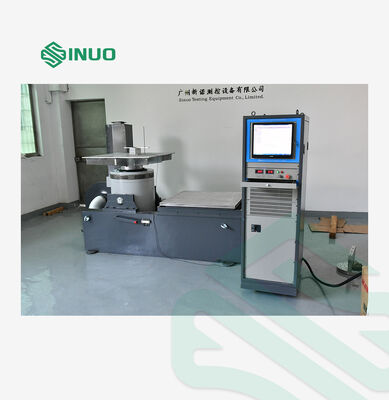

ASTM D4728 System testowania drgań dla trwałości kontenerów żeglugowych

Przegląd produktu

System testowania drgań ASTM D4728 jest przeznaczony do kompleksowych badań trwałości kontenerów transportowych, symulujących rzeczywiste warunki środowiskowe w celu walidacji jakości i wydajności produktu.

Wnioski

Badania wibracyjne oceniają, w jaki sposób komponenty i urządzenia reagują w rzeczywistych warunkach środowiskowych poprzez stosowanie kontrolowanego podniecenia lub wstrząsu.Zastosowania obejmują różne sektory przemysłowe, w tym::

Płyty obwodnicze i komponenty elektroniczne
Samoloty, statki i systemy lotnicze
Części i pojazdy samochodowe
Urządzenia gospodarstwa domowego i produkty konsumpcyjne
Rakiety, pociski i sprzęt obronny

Firma Sinuo zapewnia kompleksowe rozwiązania do podniecania i testowania zgodne z krajowymi i międzynarodowymi standardami, w tym z normami UN38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.

Specyfikacje techniczne

A11S24 Generator pobudzenia elektromagnetycznego

Parametry	Specyfikacja
Maksymalna siła podniecenia sinusów	1100 kg.f szczyt
Maksymalna przypadkowa siła podniecająca	1100Kg.f r.m.
Maksymalna siła pobudzenia uderzenia	2200Kg.f szczyt
Zakres częstotliwości	1-2800 Hz
Maksymalne przemieszczenie	51 mm p-p
Maksymalna prędkość	2 m/s
Maksymalne przyspieszenie	100G
Częstotliwość rezonansowa pierwszego rzędu	2500 Hz±5%
Maksymalne obciążenie	300 kg
Częstotliwość izolacji wibracji	20,5 Hz
Średnica przesuwanej cewki	F240 mm
Waga cewki ruchowej	11 kg
Żuraw na stole	17 × M10
Wyciek strumienia	< 1 mT (10 gauss)
Dopuszczalny moment ekscentryczny	500 N.m.
Wielkość sprzętu	L1300mm×D940mm×H800mm (z wyłączeniem pionowego stołu rozszerzającego)
Waga sprzętu	880 kg (z wyłączeniem poziomego schodowego stołu)

SA-6K cyfrowy wzmacniacz mocy przełącznikowej

Parametry	Specyfikacja
Moc wyjściowa	12 KVA
Napięcie wyjściowe	120 V
Prąd wyjściowy	100A
SNR	> 65 dB
Rozmiar wzmacniacza	D900mm × L600mm × H1130mm

System ochrony serwo

Kompleksowe elementy zabezpieczające, w tym: temperatura, ciśnienie wiatru, przesunięcie, nad napięcie, nad napięcie prądu, podpięcie wejściowe, usterka zewnętrzna, zasilacz sterowania, usterka logiczna,i utrata fazy wejściowej.

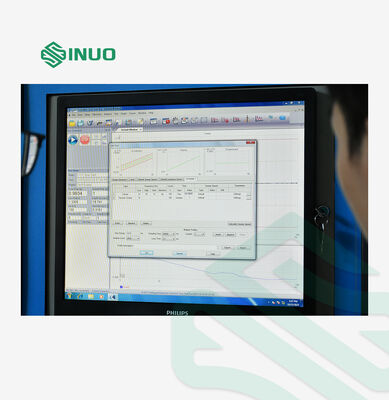

Cyfrowy sterownik wibracji VCS-2

Składnik	Specyfikacja
Konfiguracja sprzętu	2 jednoczesne kanały wejścia, 1 kanał wyjścia
Moduł funkcji sterowania	Sine, przypadkowy, klasyczny szok
Komputer sterujący	17" oryginalny komputer marki z monitorem LCD, Windows 10
Oprogramowanie	operacja w języku chińskim/angielskim, analiza dziedziny czasowej i dziedziny częstotliwości, źródło sygnału, analiza przesuwania częstotliwości sinusów, automatyczne generowanie sprawozdań z testu WORD, wyświetlanie i przechowywanie danych,funkcje ustawiania i analizy parametrów badań

Akcelerator systemu

Parametry	Specyfikacja
Zakres częstotliwości	1-7000 Hz
Wrażliwość	30 sztuk/g
Zakres temperatury	-40 do 180°C

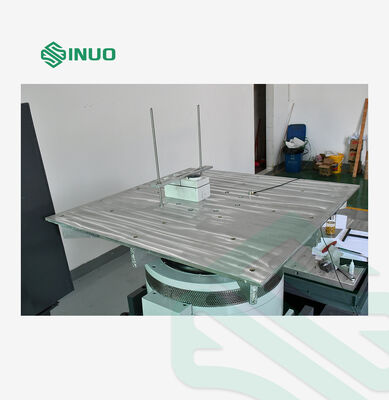

VT80 Tabela pionowego rozciągania

Parametry	Specyfikacja
Materiał	Stopy magnezu, utwardzone powierzchniowo
Rozmiar tabeli	800 × 800 mm
Otwór stały	M10 rozkład prostokątny 100 mm × 100 mm, trwały i odporny na zużycie
Górna granica częstotliwości stosowania	Sine 1000 Hz, Random 2000 Hz
Waga	Około 23 kg.

HG80 Horyzontalny tabliczek przesuwny z oliwą

Parametry	Specyfikacja
Materiał	Stopy magnezu, utwardzone powierzchniowo
Rozmiar tabeli	800 × 800 mm
Otwór stały	M10 rozkład prostokątny 100 mm × 100 mm, trwały i odporny na zużycie
Górna granica częstotliwości stosowania	Sine 2000 Hz, Random 2000 Hz
Waga	Około 29 kg (bez głowicy podłączającej)

B402S wentylator chłodzący

Parametry	Specyfikacja
Moc wentylatora	4 kW
Prędkość przepływu wentylatora	400,8 m3/min

Wymagania dotyczące energii elektrycznej

Wymóg	Specyfikacja
Zasilanie	3-fazowe 380V/50Hz AC 18 kW
Powietrze sprężone	00,6Mpa
Odporność ziemi	≤4Ω

Funkcje cyfrowego sterownika wibracji

Kontrola losowa

Wykorzystuje równoważenie funkcji transferu z zdefiniowanymi przez użytkownika diagramami widma mocy.Wbudowane algorytmy sterowania adaptacyjnego szybko reagują na nieliniowości systemu, częstotliwości rezonansu i zmian obciążenia.

Zakres częstotliwości: 0-4680 Hz (rozszerzalny do 18750 Hz)
Rozdzielczość: 100, 200, 400, 800, 1600, 3200 linii widmowych
Zakres mocy sterowania: > 90 dB
Strategia kontroli: kontrola jednego kanału, średnia ważona, wartość maksymalna, wartość minimalna

Kontrola sinusów

Zapewnia wysokiej jakości sygnały synowe i synowe z precyzyjną kontrolą amplitudy.

Zakres częstotliwości: 1Hz-4680Hz (rozszerzalny do 10000Hz)
Czas pętli zamkniętej: 5 mS
Zniekształcenie harmonijne: < 100 dB
Tryby zamiatania częstotliwości: liniowe (0-6000 Hz/min) i logarytmiczne (0-100 Oct/min)
Kierunek przesuwania: w górę i w dół
Długość przesiewania: konfigurowalna według liczby przesiewań lub czasu badania

Klasyczny szok

Wykorzystuje metodę wyrównania funkcji przeniesienia obsługującą różne typy form fal, w tym pół falę sinusową, falę dzwonkową, falę prostokątną, falę trapezoidalną, falę zębów pionowych przedniego szczytu,z powrotem szczytowa fala zęba piłowegoW razie potrzeby można wprowadzać własne wartości szczytu impulsu.

Czas trwania pulsu: 0,5 do 3000 ms
Maksymalna szerokość pasma analizy: 22000 Hz
Rozmiar ramki: do 16384
Zgodność: MIL-STD-810 (standardy wojskowe USA), norma ISO, ustalone przez użytkownika limity kontroli przerwy
