Maszyna do testów wibracyjnych IEC62133 z siłą sinusoidalną 5000 kg do testowania baterii

Maszyna do testów wibracyjnych IEC62133 z siłą sinusoidalną 5000 kg do testowania baterii

Nazwa marki:	Sinuo
Numer modelu:	SN553-EV250H80VT80VCS-2
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Znamionowa siła sinusoidalna:

49KN

Losowa siła:

49KN

Maksymalna siła wyjściowa:

5000kg.f

Max. Przyśpieszenie:

100G (980 m/s2)

Max. Prędkość:

2,0 m/s

Max. Przemieszczenie:

51 mm p-p

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

5 zestawów/miesiąc

Podkreślić:

Wyrównanie sprzętu do testowania bezpieczeństwa elektrycznego

IEC 61851 Sprzęt do testowania bezpieczeństwa elektrycznego

analizator bezpieczeństwa elektrycznego LCD

Opis produktu

Maszyna do testowania wibracji IEC62133 o sile sinusoidalnej 5000 kg do testowania akumulatorów

Ten profesjonalny system do testowania wibracji został specjalnie zaprojektowany do testowania akumulatorów zgodnie z normami IEC62133 i charakteryzuje się potężną siłą sinusoidalną 5000 kg, co pozwala na kompleksową walidację produktu.

Aplikacje produktów

Testy wibracyjne symulują rzeczywiste warunki środowiskowe za pomocą ekscytujących komponentów i urządzeń w celu oceny ich wydajności i trwałości. System ten ma szerokie zastosowanie w sektorach przemysłowych, w tym w obwodach drukowanych, samolotach, statkach, rakietach, pociskach, samochodach i sprzęcie gospodarstwa domowego.

Sinuo zapewnia kompletne rozwiązania w zakresie wzbudzenia i testowania, które potwierdzają jakość produktu zgodnie z międzynarodowymi normami, w tym GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.

Ten system wibracyjny spełnia wymagania UN 38.3 klauzula 4.3 test T.3, IEC 62133-1:2017 klauzula 7.2.2 i IEC 62133-2:2017 klauzula 7.3.8.1.

Wybór i specyfikacje maszyny wibracyjnej

Warunki testowe dostosowane do wymagań klienta
Typy testów: Przemiatanie sinusoidalne, losowe, klasyczny szok
Zakres odpowiedzi częstotliwościowej: 1-2700 Hz
Wzór doboru: A(g)=(2πf)²Dcm/980≒A=0,002DmmF², D=A/0,002F², F=M(kg)×A(g)

Główny schemat wyposażenia

Schemat instalacji

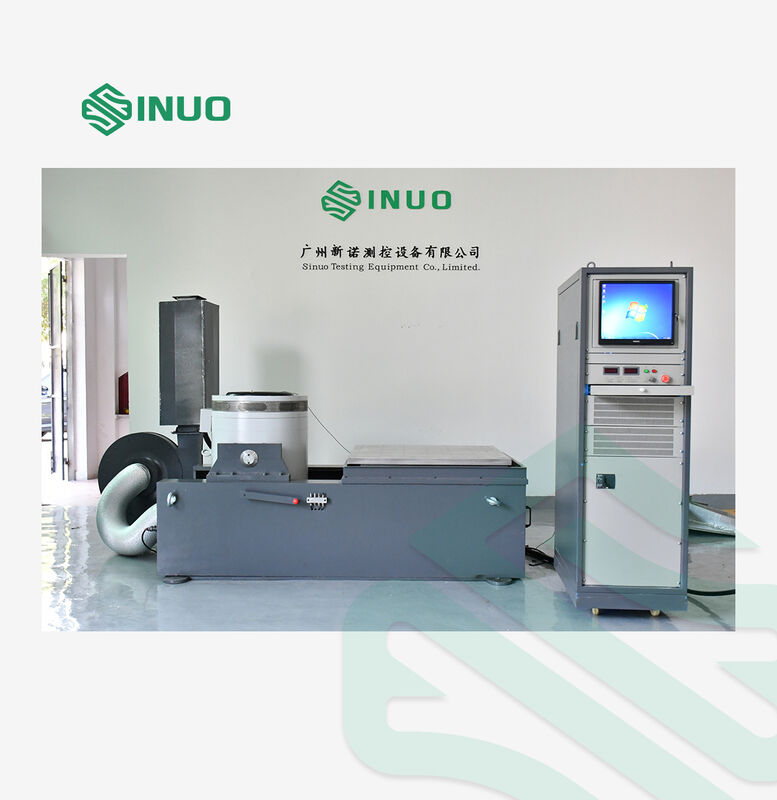

Konfiguracja sprzętu

Część	Konfiguracja	Ilość
Korpus stołu wibracyjnego	Generator wzbudzenia elektromagnetycznego A60S44	1 ZESTAW
Automatyczne urządzenie sterujące centrowaniem	System centrowania ruchomej cewki	1 ZESTAW

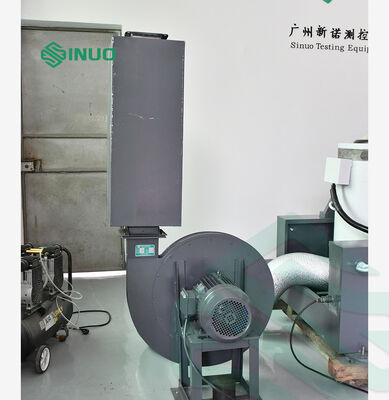

Układ chłodzenia	B152S Wentylator chłodzący (z tłumikiem)	1 ZESTAW
Pionowy stół rozkładany	Stół rozkładany pionowy VT80 800×800mm	1 ZESTAW
Poziomy slajd	Pozioma prowadnica filmu olejowego HG80 800×800mm	1 ZESTAW
Wzmacniacz mocy	Cyfrowy przełączający wzmacniacz mocy LA50K	1 ZESTAW
System ochrony	System ochrony serwa	1 ZESTAW
Zasilanie	Zasilanie wzbudzenia	1 ZESTAW
Kontroler wibracji	Cyfrowy kontroler wibracji VCS-2 (2-kanałowy)	1 ZESTAW
Czujniki	Czujnik przyspieszenia systemu	2 szt
System komputerowy	Komputer sterujący z monitorem LCD	1 ZESTAW
Akcesoria	Kable przyłączeniowe, kanały powietrzne, instrukcja obsługi, narzędzia, płyta CD z oprogramowaniem	1 ZESTAW

Parametry techniczne

Generator wzbudzenia elektromagnetycznego A60S44

Maksymalna sinusoidalna siła wzbudzenia	Szczyt 5000Kg.f (49KN)
Maksymalna losowa siła wzbudzająca	5000 kg.f rms (49KN)
Maksymalna siła wzbudzenia uderzenia	Szczyt 10000Kg.f (98KN)
Zakres częstotliwości	1-2700 Hz
Maksymalne przemieszczenie	51 mm str
Maksymalna prędkość	2,0 m/s
Maksymalne przyspieszenie	100G (980 m/s²)
Częstotliwość rezonansowa pierwszego rzędu	2500 Hz±5%
Ładunek	1000 kg
Ruchoma średnica cewki	Φ440 mm
Waga sprzętu	4800 kg

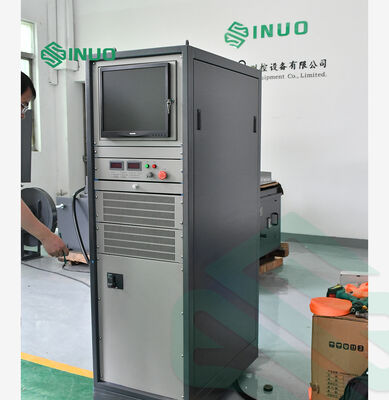

Cyfrowy przełączający wzmacniacz mocy LA50K

Moc wyjściowa	50 kVA
Napięcie wyjściowe	110 Vrms
Prąd wyjściowy	550 broni
Efektywność konwersji	>90%

Cyfrowy kontroler wibracji VCS-2

Kanały wejściowe	2 jednoczesne kanały wejściowe
Funkcje sterujące	Sinus, losowy, klasyczny szok
Rozdzielczość ADC	24-bitowy
Kanały wyjściowe	1 kanał wyjściowy

Wymagania elektryczne

Zasilanie	Faza AC3 380 V/50 Hz, 95 KVA
Sprężone powietrze	0,6 MPa
Rezystancja uziemienia	≤4Ω

Kluczowe komponenty systemu

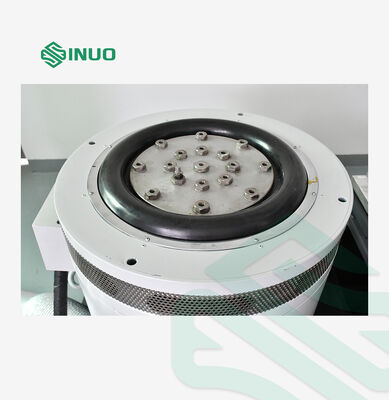

Korpus stołu wibracyjnego

Odlewane i ręcznie obrabiane ruchome cewki z podwójnym prowadzeniem osiowym na łożyskach
Podwójna struktura obwodu magnetycznego z wyciekiem o niskim strumieniu i jednolitym polem magnetycznym
Zaawansowana obróbka fosforanowa i lakier samochodowy zapewniający trwałość
Ulepszony układ chłodzenia z kanałem powietrznym o strukturze plastra miodu

Cyfrowy przełączający wzmacniacz mocy LA

Niezawodna technologia IGBT o wysokiej stabilności
Zgodny z normami UE „CE”.
Wysoki stosunek sygnału do szumu z sinusoidalnym mnożeniem częstotliwości PWM
Elektroniczna technologia automatycznego udostępniania prądu

System ochrony serwa

Kompleksowa ochrona obejmująca przepięcie sieci energetycznej, podnapięcie, utratę fazy, błędy logiczne, nadmierną temperaturę, przetężenie wyjściowe i nadmierne przemieszczenie platformy.

Platforma rozbudowy pionowej

Konstrukcja ze stopu magnezu z analizą częstotliwości modalnej, dostępna w konfiguracjach kwadratowych, okrągłych lub niestandardowych.

Fotoelektryczny system automatycznego centrowania

Utrzymuje równowagę ruchomej cewki podczas operacji załadunku i rozładunku.

Poziomy slajd

Wysokie zabezpieczenie przed momentem wywracającym i tłumienie filmu olejowego zapewniające stabilną pracę.

Funkcje cyfrowego kontrolera wibracji

Wysoka wydajność i niezawodność dzięki 32-bitowemu zmiennoprzecinkowemu procesorowi DSP
Przyjazne dla użytkownika oprogramowanie oparte na systemie Windows z automatycznymi funkcjami kreatora
Modułowa konstrukcja zapewniająca elastyczną konfigurację
Kompleksowe funkcje bezpieczeństwa i opcje zakończenia testu
Automatyczne generowanie raportu z testu w formacie Word lub PDF

Parametry techniczne sterownika

Parametr	Specyfikacja
Kanały wejściowe	2 jednoczesne kanały wejściowe
Rozdzielczość ADC	24-bitowy
Zakres dynamiczny	>100dB
Kanały wyjściowe	1 kanał wyjściowy
Zakres wyjściowy	±10 V

Funkcje sterujące

Losowa kontrola:Gaussowskie sygnały losowe z korekcją funkcji przenoszenia, zakres częstotliwości 0-4800 Hz (z możliwością rozszerzenia do 18750 Hz)

Kontrola sinusowa:Wysokiej jakości sygnały sinusoidalne i sinusoidalne ze zniekształceniami harmonicznymi <-100dB, zakres częstotliwości 1 Hz-5000 Hz

Klasyczny szok:Obsługuje półfalę sinusoidalną, falę dzwonową, falę prostokątną, falę trapezową i fale piłokształtne spełniające normy MIL-STD-810 i ISO
