IEC 62196 System badań drgań elektromagnetycznych dla komponentów pojazdów elektrycznych

IEC 62196 System badań drgań elektromagnetycznych dla komponentów pojazdów elektrycznych

Nazwa marki:	Sinuo
Numer modelu:	SN553-EV440VT2012SMW-GP VCSusb-2
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Maksymalna sinusoidalna siła wzbudzenia:

4000 kg.f szczyt

Maksymalna losowa siła ekscytująca:

4000 kg.f RMS

Maksymalna siła wzbudzenia uderzenia:

Szczyt 8000Kg.f

Maksymalne przemieszczenie:

100 mm pp

Maksymalna prędkość:

2,0 m/s

Maksymalne przyspieszenie:

100G (980 m/s2)

Zakres częstotliwości:

1 ~ 3000 Hz

Ładunek:

1000 kg

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

5 zestawów/miesiąc

Podkreślić:

Sprzęt do testowania bezpieczeństwa elektrycznego DC Hipot

sprzęt do testowania bezpieczeństwa elektrycznego RS232

sprzęt do testowania DC 6000 V ev

Opis produktu

IEC 62196 System badań drgań elektromagnetycznych dla komponentów pojazdów elektrycznych

Badania wibracyjne poddają komponenty i urządzenia symulowanym naprężeniom w celu oceny ich reakcji na warunki rzeczywiste.Ten niezbędny proces zapewnia trwałość i niezawodność produktów w różnych branżach, w tym w przemyśle lotniczym i kosmicznym, motoryzacji i elektroniki użytkowej.

Firma Sinuo dostarcza dostosowane rozwiązania do badań drgań, które przekraczają podstawowe standardy zgodności (w tym GB, GJB, UL, IEC, ASTM i inne).dostarczanie precyzyjnych możliwości testowania w celu przyspieszenia czasu wprowadzania do obrotu, poprawy jakości produktów i ustanowienia wiodącej w branży niezawodności.

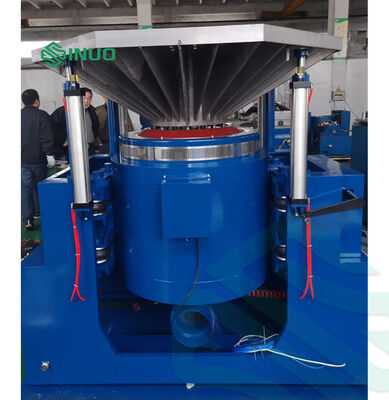

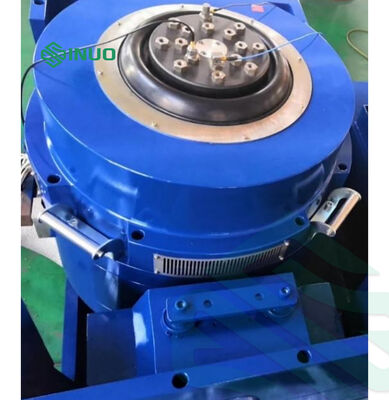

Schemat struktury generatora wibracji

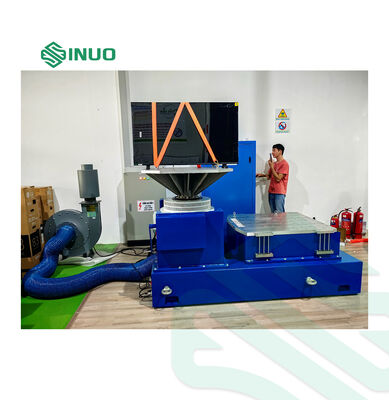

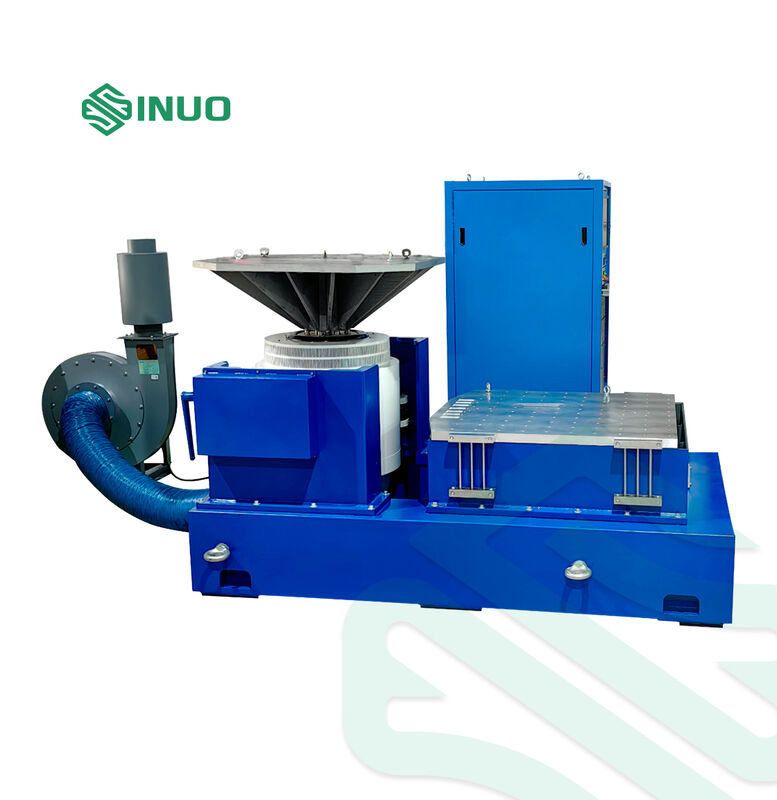

Główny schemat sprzętu

Parametry techniczne urządzenia

Parametry generatora pobudzenia elektromagnetycznego

Parametry	Specyfikacja
Maksymalna siła pobudzenia sinusobowego	4000kg.f szczyt
Maksymalna przypadkowa siła podniecająca	4000Kg.f rms
Maksymalna siła pobudzenia w wyniku uderzenia	8000kg.f szczyt
Zakres częstotliwości	1 ‰ 3000 Hz
Maksymalne przesunięcie	100 mm p-p
Maksymalna prędkość	2.0m/s
Maksymalne przyspieszenie	100G (980 m/s2)
Częstotliwość rezonansowa pierwszego rzędu	2500 Hz±5%
Ładunek użyteczny	1000 kg
Częstotliwość izolacji drgań	20,5 Hz
Średnica przesuwanej cewki	Ф440 mm
Masę cewki ruchomego	60 kg
Wyciek strumienia	< 10 gaussów
Dopuszczalny moment ekscentryczny	> 500N.m
Wielkość sprzętu	1400 mm × 980 mm × 1230 mm (z wyłączeniem pionowej platformy rozszerzającej)
Masa sprzętu	2800 kg

Cyfrowy wzmacniacz mocy przełączania

Parametry	Specyfikacja
Moc wyjściowa	50 KVA
Napięcie wyjściowe	110Vrms
Prąd wyjściowy	500 rąk
SNR	≥ 70 dB
Rozmiar wzmacniacza	910 mm × 620 mm × 2050 mm

System ochrony serwo

Temperatura, ciśnienie wiatru, przesunięcie, nad napięcie, nad prąd, podpięcie wejściowe, usterka zewnętrzna, zasilacz sterowania, usterka logiczna, utrata fazy wejściowej

Cyfrowy kontroler wibracji

Składnik	Specyfikacja
Konfiguracja sprzętu	2 jednoczesne kanały wejścia, 1 kanał wyjścia
Moduł funkcji sterowania	Sine, przypadkowy, klasyczny szok
Komputer sterujący	Oryginalny komputer marki z monitorem LCD
Oprogramowanie	Angielskie działanie, analiza domeny czasowej i domeny częstotliwości, źródło sygnału, analiza przesuwania sinusoidalnej częstotliwości, automatyczne generowanie sprawozdania z testu WORD
Kanał wejściowy
Liczba kanałów wejściowych	2 jednoczesne kanały wejściowe
Typ sygnału wejściowego	napięcie/ładowanie
Opór wejściowy	>110 kΩ
Maksymalny zakres wejściowego napięcia	±10V
Maksymalny zakres wejścia ładowania	±10000 sztuk
SNR	>100 dB
Filtr	Filtr analogowy 160 dB/oktawy
Interfejs wejściowy	Trzy opcjonalne wejścia: napięcie, ICP i ładunek
Maksymalny wkład	±10VPEAK
Konwerter analogowo-cyfrowym (ADC)	rozdzielczość 24-bitowa, zakres dynamiczny: 114 dB, maksymalna częstotliwość pobierania próbek 192 kHz
Charakterystyka obwodu	Interfejs wejściowy posiada wbudowane źródło stałego prądu ICP i wzmacniacz ładunku, z dwoma zakresami 10V/1V i opcjonalnym sprzęgiem AC/DC oraz analogowym filtrem anty-aliasing.
Kanał wyjściowy
Liczba kanałów wyjściowych	1 kanał wyjściowy
Typ sygnału wyjściowego	Sygnał napięcia
Impedancja wyjściowa	<30Ω
Maksymalny zakres wyjściowego napięcia	±10V
Maksymalny prąd wyjściowy	100 mA
Dokładność amplitudy	2 mV
Zniekształcenie harmoniczne	< 95 dBf
Filtr	Filtr analogowy 160 dB/oktawy
Zrównanie kanałów	Amplituda 0,04 dB, faza ± 0.5
Konwerter cyfrowo-analogowy (DAC)	24-bitowa rozdzielczość, zakres dynamiczny: 120 dB, maksymalna częstotliwość pobierania próbek 192 kHz
Charakterystyka obwodu	Analogiczny filtr antyaliasing; obwód ochrony wyjścia
Rodzaj badania	Wymagania dotyczące kontroli wstrząsów losowych/regulacji sinusów/typowej kontroli wstrząsów

Czujnik przyspieszenia LTE C04A07

Parametry	Specyfikacja
Zakres częstotliwości	1-8000 Hz
Wrażliwość	30 mv/g
Zakres temperatury	-40 - 160°C

Tabela pionowego rozszerzenia

Parametry	Specyfikacja
Materiał	Stop magnezu, twardy anodowany powierzchnią
Wielkość stołu	2000×1200 mm
Stałe otwory	M10 rozkład prostokątny 100mm*100mm rękaw śruby ze stali nierdzewnej
Górna częstotliwość użycia	Sine 100 Hz, Random 200 Hz
Waga	Około 340 kg.

Wentilator chłodzący (w tym tłumik)

Parametry	Specyfikacja
Moc wentylatora	15 kW
Przepływ wentylatora	810,6 m3/s
Ciśnienie wentylatora	00,075 kgf/cm2

Wymagania dotyczące energii elektrycznej

Parametry	Specyfikacja
Zasilanie	3 fazy 5 przewodów 380V/50Hz 75 KVA
Powietrze sprężone	00,6Mpa
Odporność ziemi	≤4Ω

Cechy systemu

Wysoka wydajność i niezawodność:Sterowanie zamkniętą pętlą za pomocą procesora DSP zapewnia odpowiedź w czasie rzeczywistym i wysoką precyzję.24-bitowe ADC o rozdzielczości o niskim poziomie hałasu i wbudowane filtry antyaliasing gwarantują dokładność analizy.
Łatwa operacja:Oprogramowanie aplikacyjne oparte na systemie Windows z automatycznym kreatorem i generowaniem raportów testowych ułatwia powtarzające się zadania testowe.
Mocne funkcje i elastyczność:Modułowa konstrukcja umożliwia konfigurację różnego sprzętu i oprogramowania w celu spełnienia różnych wymagań testowych.
Bezpieczeństwo badań:Mała przegląd kontroli sygnału, wielokrotne kontrole bezpieczeństwa i ustawienia blokady zapewniają maksymalną ochronę testerów, obiektów testowych i sprzętu.
Generuj raporty z badań:Jedno kliknięcie generowanie raportów testowych Word lub PDF, w tym funkcji sterowania, parametrów, krzywych widma i danych analitycznych.

Parametry techniczne cyfrowego sterownika drgań

Kanał wejściowy

Parametry	Specyfikacja
Liczba kanałów wejściowych	2 jednoczesne kanały wejściowe
Typ sygnału wejściowego	napięcie/ładowanie
Opór wejściowy	> 110 kΩ
Maksymalny zakres wejściowego napięcia	±10V
Maksymalny zakres wejścia ładowania	±10000 sztuk
SNR	> 100 dB
Filtr	Filtr analogowy 160 dB/oktawy
Interfejs wejściowy	Trzy opcjonalne wejścia: napięcie, ICP i ładunek
Maksymalny wkład	±10VPEAK
Konwerter analogowo-cyfrowy (ADC)	24-bitowa rozdzielczość, zakres dynamiczny: 114 dB, maksymalna częstotliwość pobierania próbek 192 kHz

Kanał wyjściowy

Parametry	Specyfikacja
Liczba kanałów wyjściowych	1 kanał wyjściowy
Typ sygnału wyjściowego	Sygnał napięcia
Impedancja wyjściowa	< 30Ω
Maksymalny zakres wyjściowego napięcia	±10V
Maksymalny prąd wyjściowy	100 mA
Dokładność amplitudy	2 mV
Zniekształcenie harmoniczne	< 95 dBf
Filtr	Filtr analogowy 160 dB/oktawy
Zrównanie kanałów	Amplituda 0,04 dB, faza ± 0.5
Konwerter cyfrowo-analogowy (DAC)	24-bitowa rozdzielczość, zakres dynamiczny: 120 dB, maksymalna częstotliwość pobierania próbek 192 kHz
Rodzaj badania	Wymagania dotyczące kontroli wstrząsów losowych/regulacji sinusów/typowej kontroli wstrząsów
