Wysokiej wydajności maszyna wibrująca: 1200 kg pojemności ładunkowej, 76 mm uderzenia

Wysokiej wydajności maszyna wibrująca: 1200 kg pojemności ładunkowej, 76 mm uderzenia

Nazwa marki:	Sinuo
Numer modelu:	SN553-EVW390HB120VCS-4
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

siła sinusoidalna:

9000 kg.f

Losowa siła:

9000 kg.f

Shock Froce:

18000Kg.f

Ładunek:

1200 kg

Max. Przemieszczenie:

76 mm str

Max. Przyśpieszenie:

120G

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

5 zestawów/miesiąc

Podkreślić:

Sprzęt do testowania baterii litowych 1000 V

sprzęt do testowania baterii litowych EVSE

tester bezpieczeństwa elektrycznego impulsu izolacji

Opis produktu

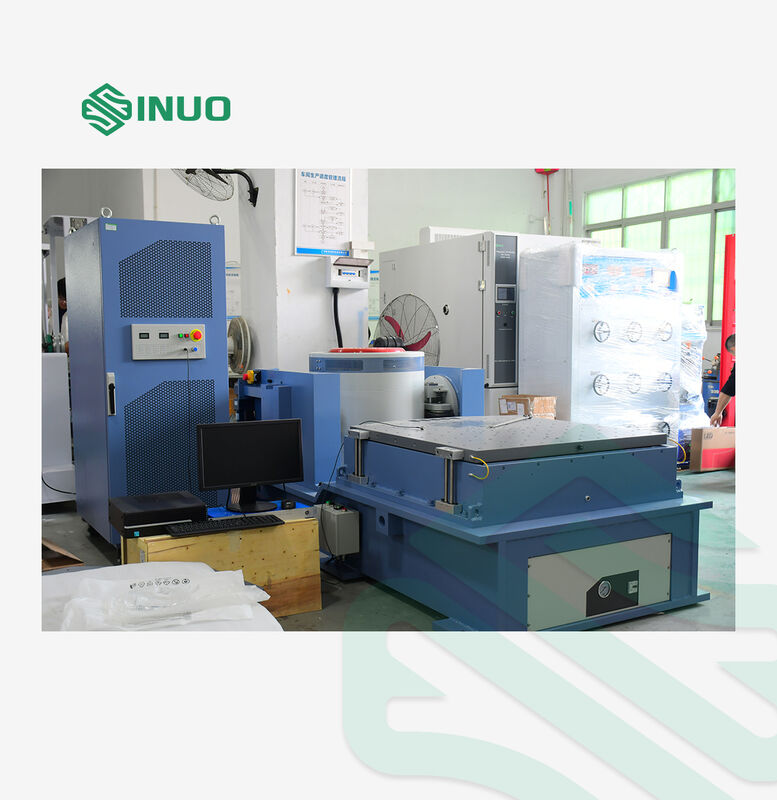

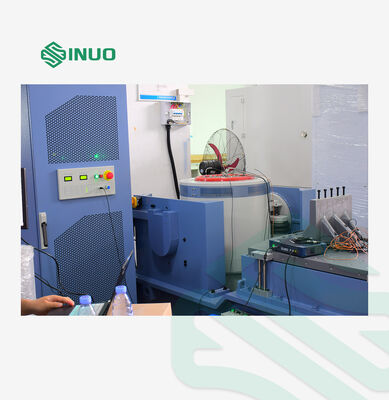

Wysokiej wydajności maszyna wibrująca: 1200 kg pojemności ładunkowej, 76 mm uderzenia

Wodochłodzona seria stołu wibrującego zapewnia wyjątkową wydajność z dużym naciskem, silną nośnością, wysoką wydajnością chłodzenia i maksymalnym przemieszczeniem 76 mm.Zbudowane w celu spełnienia rygorystycznych wymogów badań drgań dla dużych zespołów elektronicznych, urządzenia automatyczne, komponenty lotnicze, sztuczne satelity i systemy wojskowe.

Dzięki specjalnie zaprojektowanym systemom trunnion i odpowiedniemu wsparciu podstawy, system działa z niskich częstotliwości począwszy od 1 Hz lub DC, umożliwiając zarówno badania drgań sinusobowych, jak i losowych.

Zastosowanie produktu

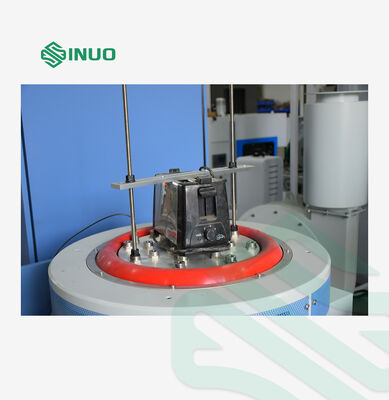

Testy wibracyjne symulują rzeczywiste warunki środowiskowe poprzez podniecanie komponentów i urządzeń w celu oceny ich wydajności i trwałości.Aplikacje obejmują wszystkie sektory przemysłowe, w tym płyty obwodów, samoloty, statki, rakiety, pociski, samochody i urządzenia gospodarstwa domowego.

Laberton zapewnia kompleksowe rozwiązania do podniecania i testowania, zapewniając zgodność jakości produktów z krajowymi i międzynarodowymi normami, w tym GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,i ASTM.

Wybór i specyfikacje maszyn wibrujących

Kryteria wyboru

Warunki badania dostarczone przez klienta
Rodzaje badań: przebadanie sinusów, losowość, klasyczny szok
Zakres odpowiedzi częstotliwości: 1-2700 Hz
Formuła: A(g)=(2πf)2Dcm/980 ∆A=0,002DmmF2
D=A/0.002F2 F=M(kg) × A(g)

Konfiguracja urządzeń

Projekt	Szczegóły konfiguracji	Ilość
1. Wibracja stołu ciało	E90T45 generator pobudzenia elektromagnetycznego Urządzenie sterujące automatycznym środkowaniem do ruchu cewki Chiller wodny WCU-2 VT120 pionowa tabela rozciągania HB120 poziomy tabliczek przesuwny z oliwą Elektryczny mechanizm kierowania	1 SET
2. Cyfrowy wzmacniacz mocy	cyfrowy wzmacniacz mocy przełącznikowej LA-100KVA System ochrony serwo Zasilanie podniecające	1 SET
3Cyfrowy sterownik wibracji VCS-4	4-kanałowy cyfrowy sterownik wibracji Czujnik przyspieszenia systemu Komputer sterujący	1 SET
4. Akcesoria	Kable łączące/rury wodne/rury powietrzne Instrukcje obsługi, sprawozdania z inspekcji, certyfikaty, podręczniki obsługi Narzędzia akcesoria (klucz T, klucz sześciokątny, śrubokręt itp.) Instalacja oprogramowania sterującego CD/części zamiennych	1 SET

Parametry techniczne

E90T45 Generator pobudzenia elektromagnetycznego

Maksymalna siła pobudzenia sinusobowego	9000kg.f szczyt
Maksymalna przypadkowa siła podniecająca	9000Kg.f rms
Maksymalna siła pobudzenia w wyniku uderzenia	18000Kg.f szczyt
Zakres częstotliwości	1 ‰ 2700 Hz
Maksymalne przesunięcie	76 mm p-p
Maksymalna prędkość	2 m/s
Maksymalne przyspieszenie	120G (1176 m/s2)
Maksymalny stosunek obciążenia i przyspieszenia: F=M.A.
5G (49m/s2)	2295 kg
10G (98m/s2)	1095 kg
20G (196m/s2)	495 kg
30G (294m/s2)	295 kg
Częstotliwość rezonansowa pierwszego rzędu	2200 Hz±5%
Maksymalne obciążenie	1200 kg
Częstotliwość izolacji drgań	3 Hz
Średnica przesuwanej cewki	Ф450 mm
Masę cewki ruchomego	90 kg
Wyciek strumienia	< 10 gaussów
Dopuszczalny moment ekscentryczny	> 1000N.m
Wielkość sprzętu	1700 mm × 1360 mm × 1540 mm (z wyłączeniem pionowego stołu rozszerzającego)
Masa sprzętu	5900 kg

Zwiększacz mocy cyfrowego przełącznika LA-100

Moc wyjściowa	100 KVA
Napięcie wyjściowe	110Vrms
Prąd wyjściowy	1000 rąk
SNR	≥ 65 dB
Rozmiar wzmacniacza	3300 mm × 810 mm × 2170 mm
Masa wzmacniacza	3700 kg

System ochrony serwo

Kompleksowa ochrona obejmująca: nad napięcie sieci elektroenergetycznej, podpięcie sieci elektroenergetycznej, usterki logiczne, ochronę modułu mocy, temperaturę modułu mocy, nadprężenie wyjściowe, nadpięcie wyjściowe,zasilanie napędoweAutomatyczne wyłączenie wyjścia z dźwiękowym i wizualnym alarmem przy wykryciu awarii.

Cyfrowy sterownik wibracji VCS-4

Konfiguracja sprzętu	4 jednoczesne kanały wejścia, 1 kanał wyjścia
Moduł funkcji sterowania	Sinus, losowo, typowy szok, poszukiwanie rezonansu i pobyt
Komputer sterujący	Oryginalny komputer marki z monitorem LCD
Oprogramowanie	Operacja w języku chińskim/angielskim, analiza dziedziny czasu i dziedziny częstotliwości, źródło sygnału, analiza przepływu sinusów.Automatycznie generuje raporty testu WORD z kompleksowymi możliwościami analizy sygnałów i danych.
Akcelerator systemu	Zakres częstotliwości: 1-12000Hz, wrażliwość: 50mv/g, zakres temperatury: -24 - 250°C

VT120 Tabela pionowego rozciągania

Materiał	Stopy magnezu, utwardzone powierzchniowo
Wielkość stołu	1200×1200 mm
Stałe otwory	M12 rozkład prostokątny 100 mm × 100 mm rękaw śruby ze stali nierdzewnej
Górna częstotliwość użycia	Sine 500 Hz, Random 1500 Hz
Waga	Około 165 kg.

HB120 Horyzontalny tabliczek przesuwny z folią olejową

Materiał	Stopy magnezu, utwardzone powierzchniowo
Wielkość stołu	1200×1200 mm
Stałe otwory	M12 rozkład prostokątny 100 mm × 100 mm rękaw śruby ze stali nierdzewnej
Górna częstotliwość użycia	Sine 2000 Hz, Random 2000 Hz
Waga	170 kg (bez złącza)

Jednostka chłodząca wodą WCU

Pojemność wymiany ciepła	Wieża wody chłodzącej o mocy 100 kW 15T
Przepływ/ciśnienie wody zewnętrznej	200L/min 0,25-0,4Mpa
Wymóg wody destylowanej	Twardota wody 30 ppm, PH7-8, przewodność 1us/cm
Interfejs rurociągu zewnętrznego	1-1/4" lub DN32
Wymiary (L × W × H)	610 mm × 900 mm × 2000 mm
Waga	380 kg

Wymagania dotyczące energii elektrycznej

Zasilanie	3-fazowe 5-przewodowe 380V/50Hz 162 KW
Powietrze sprężone	00,6Mpa
Odporność ziemi	≤4Ω
