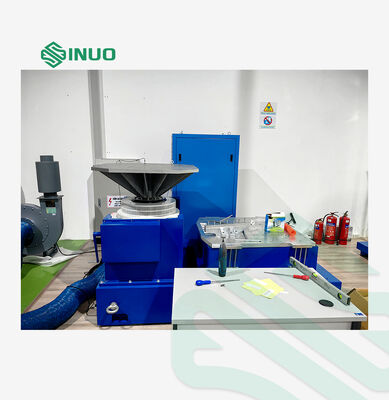

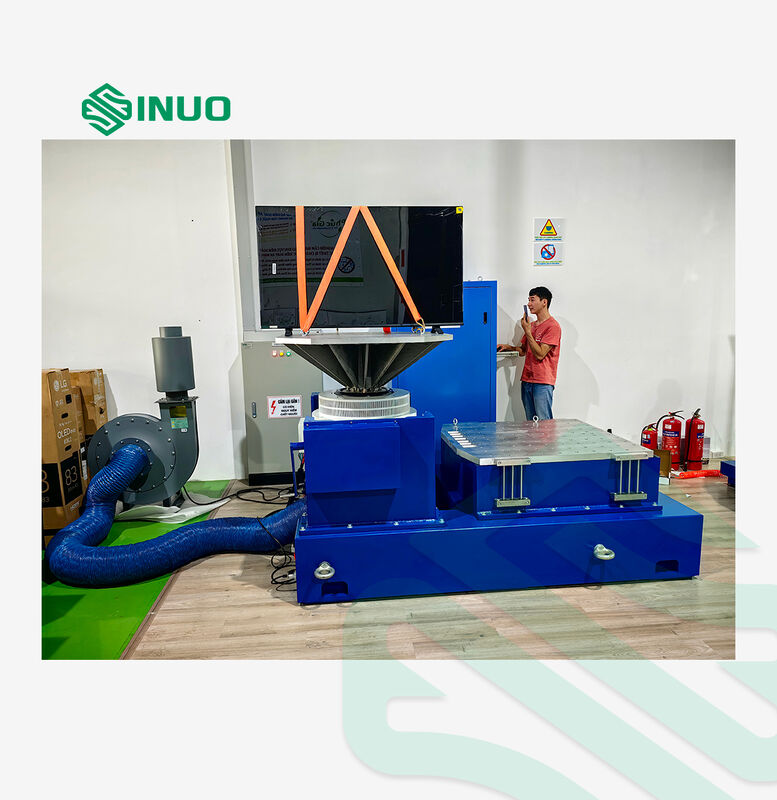

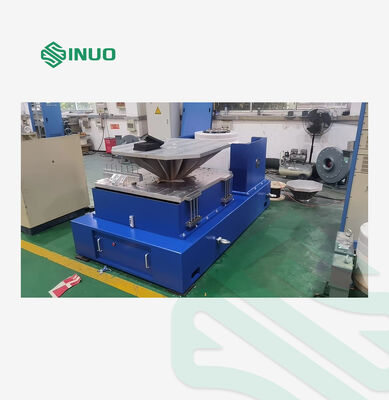

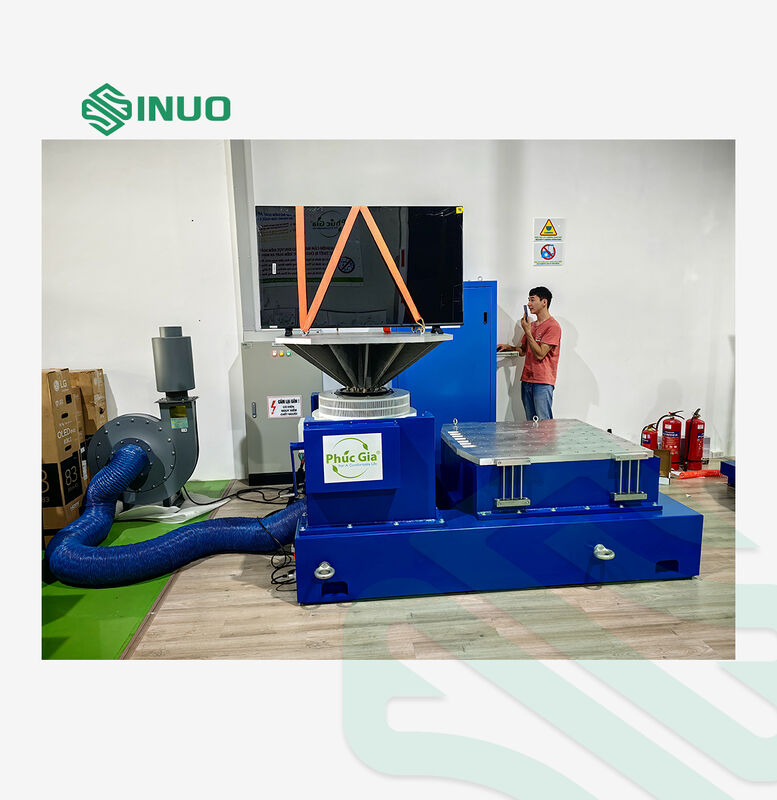

System testów wibracyjnych o dużej pojemności ze zintegrowanym wibratorem elektrodynamicznym

System testów wibracyjnych o dużej pojemności ze zintegrowanym wibratorem elektrodynamicznym

Nazwa marki:	Sinuo
Numer modelu:	SN553-EV222HG80VT80
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

siła sinusoidalna:

2400 kg.f

Losowa siła:

2200kg.f

Shock Froce:

4400 kg.f

Maksymalna prędkość:

2m/s

Maksymalne przyspieszenie:

100G (980 m/s2)

Ładunek:

400 kg

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

5 zestawów/miesiąc

Podkreślić:

WH AH Sprzęt do testowania bezpieczeństwa elektrycznego

wyświetlacz LCD Sprzęt do testowania bezpieczeństwa elektrycznego

analizator sieci RS232 ac dc

Opis produktu

System badań drgań o dużej pojemności z zintegrowanym wstrząsaczem elektrodynamicznym

Zastosowanie produktu

Badania wibracji obejmują ekscytujące lub szokujące elementy i urządzenia symulujące rzeczywiste warunki środowiskowe.System ten jest przeznaczony do szerokiego zakresu zastosowań przemysłowych, w tym płyt obwodowych, samoloty, statki, rakiety, pociski, samochody i urządzenia gospodarstwa domowego.

Firma Sinuo dostarcza kompleksowe rozwiązania do podniecania i testowania zgodne ze standardami krajowymi i międzynarodowymi, w tym GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.

Wybór maszyny drgającej i struktura generatora

Warunki badania dostarczone przez klienta
Rodzaje badań: przebadanie sinus; losowość
Zakres odpowiedzi częstotliwości: 2-5000 Hz
Formuła: A (g) = 2πf (d) 2Dcm / 980 A = 0,002DmmF2 D = A / 0,002F2 F = M (kg) × A (g)

Konfiguracja urządzeń

Pozycja	Konfiguracja	Co to jest?
1)	Wstrząsacz wibracji
	A20S34 wstrząsacz (włączając pneumatyczny sterownik centralizacji)	1 zestaw
	Dmuchawa B752S (włączając tłumik i przewód)	1 zestaw
	Rozszerzacz głowy VT80CM	1 zestaw
	Horyzontalny stolik ślizgowy HG80M	1 zestaw
2)	Wzmacniacz mocy
	LA20K Wzmacniacz mocy (włączając zasilacz zasilania pola)	1 zestaw
3)	System kontroli wibracji-VCS-02 (w tym funkcje sprzętowe i sterowania Oprogramowanie CDS
	Akcelerometr (w tym kabel BNC-M5 o długości 7 m o niskim poziomie hałasu)	2 zestawy
	Komputer ((Włączając klawiaturę, mysz i monitor)	0 zestaw
4)	Dokumentacja Podręcznik obsługi, lista opakowań	1 zestaw
5)	Akcesoria
	Narzędzia konserwacyjne	1 zestaw
	Standardowe części zamienne

Specyfikacja

Specyfikacje wstrząsacza
Szczyt sinus (Pk)	2400Kg.f szczyt (24KN)
Random (RMS)	2200Kg.f rms (22KN) @ISO5344
Wstrząs (Pk)	4400Kg.f szczyt (44KN) @6ms
Używalna częstotliwość	DC ≈ 3000 Hz
Maksymalne przesunięcie (p-p)	51 mm (2 cali)
Maksymalna prędkość	2 m/s
Maksymalne przyspieszenie	Sine:100g (980 m/s2);Random: 60g (588 m/s2)
Podtrzymanie obciążenia pionowego	400 kg
Wstrzykiwacze naturalne Częstotliwość (oś siły napędowej)	O częstotliwości mniejszej niż 2,5 Hz
Średnica armatury	Ф340 mm
Waga armatury	Około 24 kg
Podstawowy rezonans Częstotliwość (tabela Niska)	2,600 Hz (nom.) +/- 5%
Przymocowanie obciążenia Punkty (standardowe)	21 stalowa M10 Wkładki
Gęstość przepływu strasznego	< 10 gaussów
Dopuszczalna siła częściowa	500.N.M.
Wymiary wstrząsacza	1190mmL × 860mmD × 1060mmH
Specyfikacje wzmacniacza mocy LA20K
Nominalna zdolność produkcyjna	22 KVA
Wskaźnik sygnału do hałasu	Większe niż 65 dB
Wydajność wzmacniacza	Większa niż 90%
Poziom wzmacniacza	650 mmL × 920 mmD × 1780 mmH

Główne cechy

1) Niezawodny układ zawieszenia i kierowanie ruchem liniowym, silna nośność, dobre funkcje kierowania, wysoka stabilność.
2) Poduszka powietrzna o wysokiej sztywności statycznej i niskiej sztywności dynamicznej, silna nośność, doskonała wydajność w zakresie zmienności amplitudy.
3) Wysokiej wydajności przełącznik zasilania klasy D, prąd szczytowy 3-sigma, niskie zużycie energii i minimalne zniekształcenie harmoniczne.
4) Szybka samodiagnoza z blokadą bezpieczeństwa, wysoka niezawodność bezpieczeństwa
5) Urządzenie izolacyjne poduszków powietrznych dla platformy drgań bez potrzeby dodatkowej podstawy, doskonałe odtworzenie fali drgań i zmniejszenie przepuszczalności drgań
6) Platformy ekspansji poziome i pionowe dla różnych zastosowań
7) Prosta obsługa sterownika
