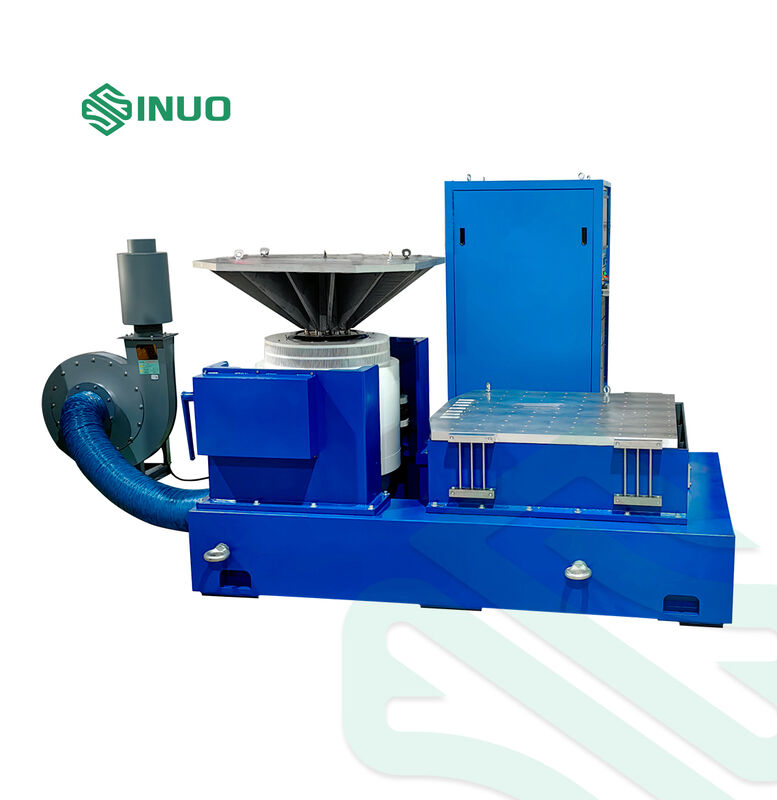

System badań drgań o wysokiej wydajności dla elektroniki motoryzacyjnej i lotniczej

System badań drgań o wysokiej wydajności dla elektroniki motoryzacyjnej i lotniczej

Nazwa marki:	Sinuo
Numer modelu:	SN553-EV310HG60VT60VCSusb-2
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

siła sinusoidalna:

1000kg.f

Max. Prędkość:

1,8 m/s

Ładunek:

300 kg

Średnica armatury:

Ф240 mm

Max. Przemieszczenie:

76 mm str

Max. Przyśpieszenie:

82G (800 m/s2)

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

5 zestawów/miesiąc

Podkreślić:

RS485 regeneracyjne obciążenie elektroniczne DC

regeneracyjne obciążenie elektroniczne DC

regeneracyjne obciążenie elektroniczne regeneracyjne PWM

Opis produktu

Wysokowydajny system testowania wibracyjnego dla elektroniki motoryzacyjnej i lotniczej

Ten zaawansowany system testowania wibracyjnego symuluje rzeczywiste warunki środowiskowe w celu walidacji trwałości i niezawodności komponentów elektronicznych stosowanych w zastosowaniach motoryzacyjnych i lotniczych.

Zastosowania produktu

Testy wibracyjne obejmują wzbudzanie komponentów lub urządzeń w celu oceny ich wydajności w rzeczywistych warunkach środowiskowych. Nasze systemy są przeznaczone dla szerokiej gamy produktów przemysłowych, w tym płyt obwodów drukowanych, samolotów, statków, rakiet, pocisków, samochodów i urządzeń gospodarstwa domowego.

Sinuo zapewnia kompleksowe rozwiązania w zakresie wzbudzania i testowania, które walidują jakość produktu zgodnie z normami krajowymi i międzynarodowymi, w tym GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.

Metodologia testowania wibracyjnego

Parametry konfiguracji testu:

Warunki testowe zdefiniowane przez klienta
Rodzaje testów: zamiatanie sinusoidalne i wibracje losowe
Zakres odpowiedzi częstotliwościowej: 2-5000 Hz
Wzór obliczeniowy: A(g)=(2πf)²Dcm/980≒A=0.002DmmF²

Schemat główny urządzenia

Parametry techniczne generatora wzbudzenia elektromagnetycznego VG1000-76

Maksymalna siła wzbudzenia sinusoidalnego	1000 kgf szczyt
Maksymalna losowa siła wzbudzenia	1000 kgf r.ms
Maksymalna siła wzbudzenia udarowego	2000 kgf szczyt
Zakres częstotliwości	1-2900 Hz
Maksymalne przemieszczenie	76 mm p-p
Maksymalna prędkość	1,8 m/s
Maksymalne przyspieszenie	82G (800 m/s²)
Częstotliwość rezonansowa pierwszego rzędu	3200 Hz±5%
Obciążenie M1+M2	300 kg
Częstotliwość izolacji wibracji	2,5 Hz
Średnica cewki ruchomej	Ф240 mm
Waga cewki ruchomej	14 kg
Znamionowy moment mimośrodowy	350 N.M
Śruba na stole	16×M10
Upływ strumienia	<10 gauss
Dopuszczalny moment mimośrodowy	300 N.m
Rozmiar urządzenia	945mm×720mm×784mm
Waga urządzenia	1000 kg

Zależność maksymalnego obciążenia od przyspieszenia (sinus):

Przyspieszenie	Maksymalne obciążenie
5G	188KG
10G	88KG
20G	38KG
30G	21KG

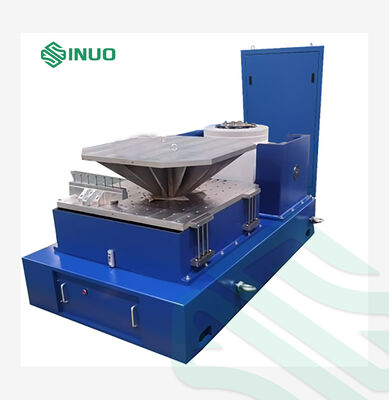

Pozioma platforma ślizgowa

Konstrukcja ślizgowa pozioma charakteryzuje się dużą nośnością momentu obrotowego i bocznym ograniczeniem. To podejście inżynieryjne, w połączeniu ze standardowym układem ślizgowym poziomym, zapewnia wyjątkowe dynamiczne limity momentu, zachowując jednocześnie optymalne charakterystyki tłumienia filmu olejowego prowadzącego. Zespół stołu ślizgowego poziomego obejmuje płytę ślizgową, głowicę łączącą, płytę z naturalnego granitu, podstawę stołu ślizgowego poziomego i niezależne źródło oleju.

Funkcje systemu

Wysoka wydajność i niezawodność

Kontrola w pętli zamkniętej za pośrednictwem procesora DSP z niezależną pętlą sterowania PC zapewnia reakcję systemu w czasie rzeczywistym i wysoką wydajność. System szybko dostosowuje się do zmian w systemie testowym, gwarantując niezawodność i precyzję. Wszystkie kanały wejściowe charakteryzują się 24-bitową rozdzielczością ADC, niskoszumową konstrukcją sprzętową i wbudowanymi filtrami antyaliasingowymi analogowymi/cyfrowymi.

Przyjazna dla użytkownika obsługa

Oprogramowanie oparte na systemie Windows z intuicyjną obsługą i kompleksowymi funkcjami pomocniczymi. Zautomatyzowani kreatorzy i generowanie raportów z testów usprawniają powtarzalne zadania testowe. Obszerne ustawienia parametrów testowych z interfejsem USB2.0 dla bezproblemowej integracji z komputerem.

Potężna i elastyczna funkcjonalność

Zaawansowana platforma kontroli wibracji zdolna do obsługi wielu złożonych zadań. Modułowa konstrukcja umożliwia konfigurację różnych komponentów sprzętowych i programowych w celu spełnienia różnorodnych wymagań testowych i analitycznych na tej samej platformie sprzętowej.

Kompleksowe bezpieczeństwo testów

Kontrola sygnału na małą skalę umożliwia podgląd wibracji systemu w celu oceny poziomu szumów i analizy funkcji przejścia. Wiele kontroli bezpieczeństwa i ustawień blokady chroni personel testowy, obiekty testowe i sprzęt. Wbudowany klawisz awaryjnego wyłączenia w celu natychmiastowego wyłączenia testu podczas nieprawidłowości w systemie.

Zautomatyzowane raportowanie testów

Generowanie raportów testowych w formacie Word lub PDF jednym kliknięciem. Kompleksowa dokumentacja obejmuje funkcje kontroli testów, ustawienia parametrów, krzywe widma docelowego sterowania, krzywe w domenie czasu i częstotliwości. Obsługuje bezpośrednie drukowanie, podgląd i dystrybucję online z konfigurowalnymi formatami raportów.
