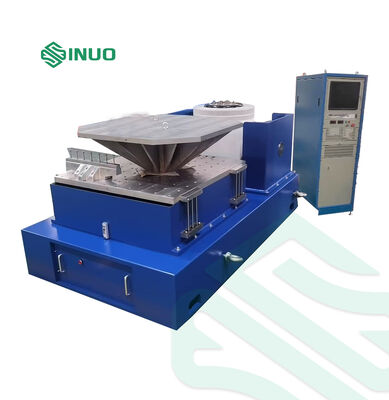

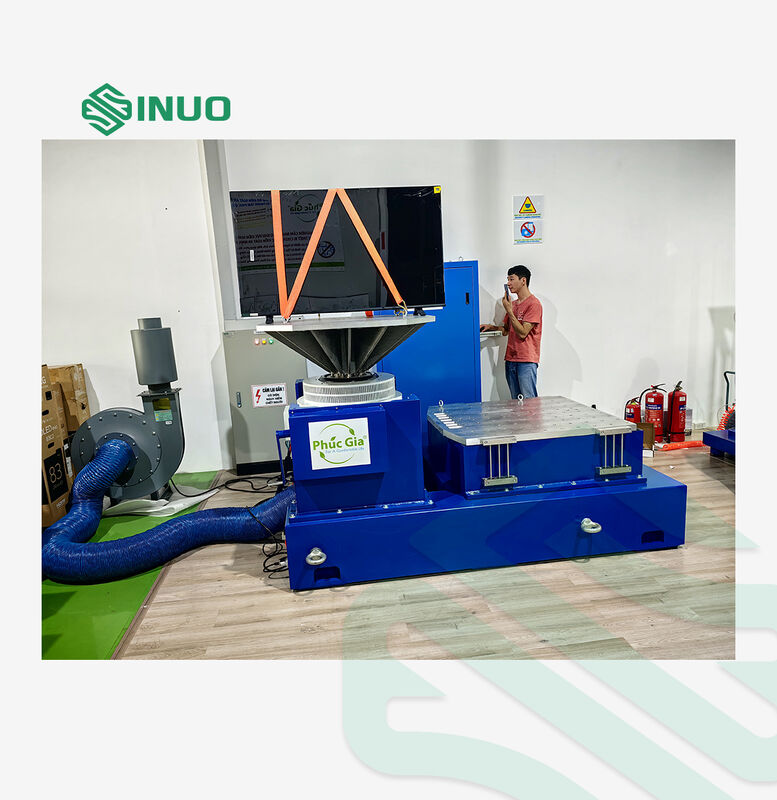

System badań drgań w transporcie z tablicami pionowymi i poziomymi

Projekt

Instrukcje dotyczące konfiguracji

Ilość

1.

Korpus stołu wibracyjnego

Generator wzbudzenia elektromagnetycznego VG4000-100

1 ZESTAW

Automatyczne urządzenie do centrowania cewki ruchomej

1 ZESTAW

Wentylator chłodzący BL-4000 (wraz z tłumikiem)

1 ZESTAW

Stół przedłużający pionowy VT60 (600×600mm)

1 ZESTAW

Pionowa prowadnica olejowa HB120 (1200×1200mm)

1 ZESTAW

2.

Cyfrowy przełączający wzmacniacz mocy

Cyfrowy przełączający wzmacniacz mocy LA-45KVA

1 ZESTAW

System ochrony serwo

1 ZESTAW

Zasilanie wzbudzenia

1 ZESTAW

3.

Cyfrowy kontroler wibracji VCS-2

2-kanałowy cyfrowy kontroler wibracji

1 ZESTAW

Czujnik przyspieszenia systemu

2 SZT.

Komputer sterujący

1 ZESTAW

4.

Akcesoria

Kable połączeniowe/rury wodne/rury powietrzne

1 ZESTAW

Instrukcje obsługi, raporty z inspekcji, certyfikaty, instrukcje konserwacji

1 ZESTAW

Narzędzia pomocnicze (klucz typu T, klucz sześciokątny, śrubokręt itp.)

1 ZESTAW

CD instalacyjny oprogramowania sterującego/części zamienne

1 ZESTAW

Parametry generatora wzbudzenia elektromagnetycznego VG4000-100

Maksymalna sinusoidalna siła wzbudzenia

4000Kg.f szczyt (40KN)

Maksymalna losowa siła wzbudzenia

4000Kg.f rms (40KN)

Maksymalna siła wzbudzenia udarowego

8000Kg.f szczyt (80KN)

Zakres częstotliwości

1～2700 Hz

Maksymalne przemieszczenie

100 mm p-p

Maksymalna prędkość

2m/s

Maksymalne przyspieszenie

100G (980 m/s²)

Zależność między maksymalnym obciążeniem a przyspieszeniem: F=M.A

5G(49m/s²)

10G(98m/s²)

20G(196m/s²)

30G(294m/s²)

760kg

360kg

160kg

93kg

Częstotliwość rezonansowa pierwszego rzędu:

2500 Hz±5%

Maksymalne obciążenie:

800 kg

Częstotliwość izolacji wibracji:

2.5 Hz

Średnica cewki ruchomej:

Ф420 mm

Waga cewki ruchomej:

40kg

Upływ strumienia

＜10gauss

Dopuszczalny moment mimośrodowy

＞500N.m

Rozmiar sprzętu

1400mm×1300mm×1240mm (bez pionowego stołu rozszerzającego)

Waga sprzętu

3600 kg

Cyfrowy przełączający wzmacniacz mocy LA-45

Moc wyjściowa

45KVA

Napięcie wyjściowe

110Vrms

Prąd wyjściowy

400Arms

SNR

≥70dB

Rozmiar wzmacniacza

810mm×555mm×1810mm

System ochrony serwo

Funkcja

Temperatura, ciśnienie wiatru, nadmierne przemieszczenie, przepięcie, przetężenie, napięcie wejściowe poniżej wartości, usterka zewnętrzna, zasilanie sterujące, usterka logiczna, utrata fazy wejściowej

Cyfrowy kontroler wibracji VCSusb-2

Konfiguracja sprzętowa

2 jednoczesne kanały wejściowe, 1 kanał wyjściowy

Moduł funkcji sterowania

Sinus, losowy, typowy wstrząs

Komputer sterujący

Oryginalny komputer marki z monitorem LCD

Oprogramowanie

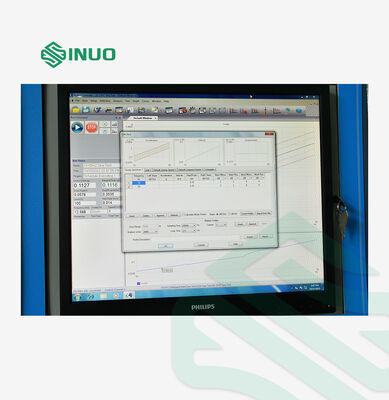

Działanie w języku chińskim/angielskim, analiza w dziedzinie czasu i częstotliwości, źródło sygnału, analiza przebiegu sinusoidalnego, itp. Może automatycznie generować raporty testowe WORD, wyświetlać, przechowywać, ustawiać parametry testowe i analizować funkcje sygnałów i danych.

Akcelerator systemu

Zakres częstotliwości: 1—12000Hz

Czułość: 30PC/g

Zakres temperatur: -24 - 250°C

Pionowy stół przedłużający VT60

Materiał

Stop magnezu, powierzchnia utwardzona

Rozmiar stołu

600×600 mm

Otwór mocujący

M8 prostokątny rozkład 100mm*100mm tuleja śruby ze stali nierdzewnej, trwała i odporna na zużycie

Górna granica częstotliwości użytkowania

Sinus 2000 Hz, Losowy 2000 Hz

Waga

Około 60 kg

Poziomy stół ślizgowy z filmem olejowym HB120

Materiał

Stop magnezu, powierzchnia utwardzona

Rozmiar stołu

1200×1200 mm

Otwór mocujący

M12 prostokątny rozkład 100mm*100mm tuleja śruby ze stali nierdzewnej, trwała i odporna na zużycie

Górna granica częstotliwości użytkowania

Sinus 500 Hz, Losowy 2000 Hz

Waga

Około 170 kg

Wentylator chłodzący BL-5000

Moc wentylatora:

15KW

Przepływ wentylatora:

1.2m³/s

Ciśnienie wentylatora:

6.5kpa

Wymagania elektryczne

Zasilanie

AC 3-fazowe 380V/50Hz 65 KW

Sprężone powietrze

0.6Mpa

Rezystancja uziemienia

≤4Ω
