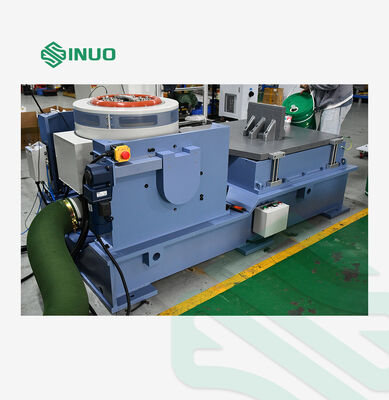

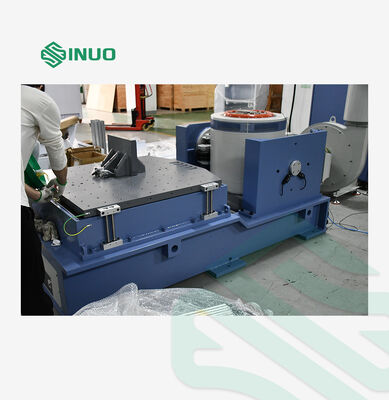

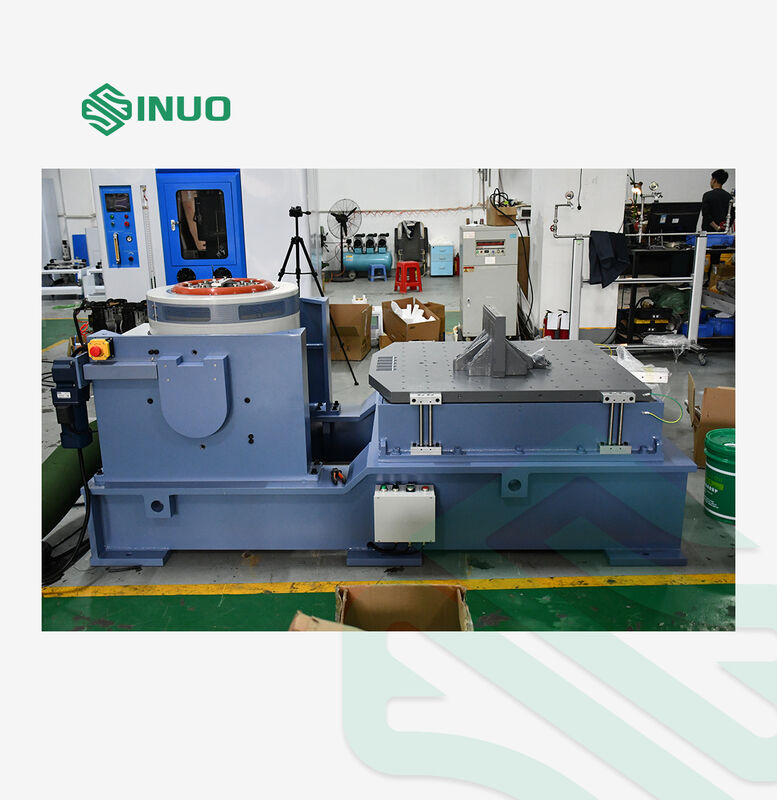

Wysokoczęstotliwościowe systemy wibracyjne elektromagnetyczne do testowania baterii

Wysokoczęstotliwościowe systemy wibracyjne elektromagnetyczne do testowania baterii

Nazwa marki:	Sinuo
Numer modelu:	SN553-EV440VT2012SMW-GPVCSusb-2
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Maks. sinusoidalna siła wzbudzenia:

4000 kg.f szczyt

Maks. przypadkowa siła ekscytująca:

4000 kg.f RMS

Maks. siła wzbudzenia uderzenia:

Szczyt 8000Kg.f

Max. Przemieszczenie:

100 mm pp

Maks. Prędkość:

2,0 m/s

Zakres częstotliwości:

1 ~ 3000 Hz

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

5 zestawów/miesiąc

Podkreślić:

Sprzęt do testowania bezpieczeństwa elektrycznego GPIB

sprzęt do testowania bezpieczeństwa elektrycznego RS485

symulator sieci regeneracyjnej

Opis produktu

Systemy wibracji elektromagnetycznych o wysokiej częstotliwości do testowania akumulatorów

Profesjonalne systemy do testowania wibracji elektromagnetycznych zaprojektowane specjalnie do zastosowań w testowaniu akumulatorów, zapewniające zgodność jakości produktu z międzynarodowymi standardami.

Zastosowanie produktu

Testy wibracyjne oceniają, jak komponenty i urządzenia reagują w rzeczywistych środowiskach, poddając je kontrolowanemu wzbudzeniu lub wstrząsowi. Zastosowania obejmują produkty przemysłowe, w tym płytki drukowane, samoloty, statki, rakiety, pociski, samochody i sprzęt gospodarstwa domowego.

Sinuo zapewnia kompleksowe rozwiązania w zakresie wzbudzania i testowania, zapewniając zgodność jakości produktu z normami krajowymi i międzynarodowymi, w tym GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.

Wybór maszyny wibracyjnej i struktura generatora

Warunki testowe dostarczone przez klienta
Typy testów: Przemiatanie sinusoidalne, losowe, klasyczny szok
Zakres odpowiedzi częstotliwościowej: 1-3000 Hz
Wzór: A(g)=(2πf)²Dcm/980≒A=0,002DmmF² D=A/0,002F² F=M(kg)×A(g)

Konfiguracja sprzętu

Projekt	Instrukcje konfiguracji	ILOŚĆ
Korpus stołu wibracyjnego	Generator wzbudzenia elektromagnetycznego A30F44	1 ZESTAW
Automatyczne urządzenie sterujące centrowaniem	System centrowania ruchomej cewki	1 ZESTAW
Układ chłodzenia	B153S Wentylator chłodzący (z tłumikiem)	1 ZESTAW
Pionowy stół rozkładany	Stół rozkładany pionowy VT150	1 ZESTAW
Wzmacniacz mocy	Cyfrowy impulsowy wzmacniacz mocy LA-40KVA	1 ZESTAW
System ochrony	System ochrony serwa	1 ZESTAW
Zasilanie	Zasilanie wzbudzenia	1 ZESTAW
Kontroler wibracji	Cyfrowy kontroler wibracji VCSusb-2 (2-kanałowy)	1 ZESTAW
Czujniki	Czujnik przyspieszenia systemu	1 szt
System komputerowy	Komputer sterujący	1 ZESTAW

Parametry techniczne

Generator wzbudzenia elektromagnetycznego A30F44

Maksymalna sinusoidalna siła wzbudzenia	Szczyt 4000Kg.f
Maksymalna losowa siła wzbudzająca	4000 kg.f rms
Maksymalna siła wzbudzenia uderzenia	Szczyt 8000Kg.f
Zakres częstotliwości	1 ~ 3000 Hz
Maksymalne przemieszczenie	100 mm str
Maksymalna prędkość	2,0 m/s
Maksymalne przyspieszenie	100G (980 m/s²)
Częstotliwość rezonansowa pierwszego rzędu	2500 Hz±5%
Ładunek	1000 kg
Częstotliwość izolacji wibracyjnej	2,5 Hz
Ruchoma średnica cewki	Ф440 mm
Ruchomy ciężar cewki	60 kg
Wyciek strumienia	＜10 gausów
Dopuszczalny moment ekscentryczny	> 500Nm
Rozmiar sprzętu	1400 mm × 980 mm × 1230 mm (bez pionowej platformy rozszerzającej)
Waga sprzętu	2800 kg

Cyfrowy przełączający wzmacniacz mocy LA-40K

Moc wyjściowa	50 kVA
Napięcie wyjściowe	110 Vrms
Prąd wyjściowy	500 broni
SNR	≥70dB
Rozmiar wzmacniacza	910mm×620mm×2050mm

System ochrony serwa

Kompleksowe funkcje zabezpieczające obejmujące temperaturę, ciśnienie wiatru, nadmierne przemieszczenie, przepięcie, przetężenie, zbyt niskie napięcie wejściowe, awarię zewnętrzną, zasilanie sterujące, usterkę logiczną i utratę fazy wejściowej.

Cyfrowy kontroler wibracji VCSusb-2

Konfiguracja sprzętu	2 jednoczesne kanały wejściowe, 1 kanał wyjściowy
Moduł funkcyjny sterowania	Sinus, losowy, klasyczny szok
Komputer sterujący	Oryginalny markowy komputer z monitorem LCD
Oprogramowanie	Obsługa w języku angielskim, analiza w dziedzinie czasu i częstotliwości, źródło sygnału, analiza przemiatania częstotliwości sinusoidalnej, automatyczne generowanie raportu z testu WORD

Czujnik przyspieszenia LTE C04A07

Zakres częstotliwości	1-8000 Hz
Wrażliwość	30 mv/g
Zakres temperatur	-40 - 160 ℃

Stół rozkładany pionowy VT2012

Tworzywo	Stop magnezu, powierzchnia twardo anodowana
Rozmiar stołu	2000×1200 mm
Naprawiona dziura	Rozkład prostokątny M10 Tuleja śrubowa ze stali nierdzewnej 100 mm * 100 mm
Górny limit częstotliwości użycia	Sinus 100 Hz, Losowo 200 Hz
Waga	Około 340 kg

Wentylator chłodzący B153S (z tłumikiem)

Moc wentylatora	15KW
Natężenie przepływu wentylatora	81,6m3/s
Ciśnienie wentylatora	0,075 kgf/cm²

Wymagania elektryczne

Zasilanie	3-fazowe 5-przewodowe 380 V/50 Hz 75 KVA
Sprężone powietrze	0,6 MPa
Rezystancja uziemienia	≤4Ω

Komponenty i funkcje systemu

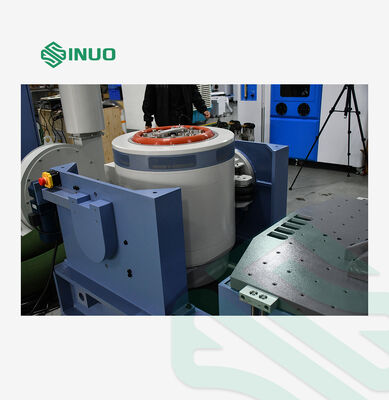

1. Korpus stołu wibracyjnego

Ruchoma cewka:Odlewane i ręcznie obrobione ruchome cewki z optoelektronicznym systemem podtrzymywania obciążenia i osiowym prowadzeniem z podwójnym łożyskiem zapewniają doskonałą trwałość
Cewka wzbudzenia:Podwójna struktura obwodu magnetycznego z wyciekiem o niskim strumieniu i jednolitym polem magnetycznym
Powierzchnia ciała:Zaawansowana technologia fosforanowania i lakieru samochodowego zapewniająca długoterminową ochronę przeciwzużyciową i antykorozyjną
Chłodzenie stołowe:Ciche wentylatory z ulepszoną strukturą wlotu powietrza, kanałem powietrznym o strukturze plastra miodu dla cewki wzbudzenia i dwuwarstwowym bocznikowym kanałem powietrza dla lepszego chłodzenia

2. Cyfrowy wzmacniacz mocy LA

Niezawodna technologia IGBT o wysokiej stabilności i niezawodności
Zgodny z wymaganiami normy UE „CE”.
Technologia modulacji szerokości impulsu z powielaniem częstotliwości sinusoidalnej zapewniająca wysoki stosunek sygnału do szumu
Zasada działania zasilacza impulsowego zapewniająca wysoką wydajność konwersji
Elektroniczna technologia automatycznego udostępniania prądu
Doskonałe parametry bezpieczeństwa

3. System ochrony serwomechanizmu

Kompletne funkcje zabezpieczające, w tym przepięcie sieci energetycznej, podnapięcie, zanik fazy, błąd logiczny, przejście modułu mocy, nadmierna temperatura, przetężenie wyjściowe, przepięcie wyjściowe, moc napędu, nadmierne przemieszczenie platformy, temperatura platformy, blokady zewnętrzne i inne.

4. Platforma rozbudowy pionowej

Zaprojektowany jako platforma dla większych próbek montażowych, dostępny w konfiguracjach kwadratowych, okrągłych lub niestandardowych. Wszystkie platformy rozszerzeń przechodzą modelowanie i analizę częstotliwości modalnej, aby zminimalizować wpływ charakterystyki dynamicznej. Odlew ze stopu magnezu z dołączonym materiałem tłumiącym.

5. Fotoelektryczny system automatycznego centrowania

Automatycznie dostosowuje pozycję ruchomej cewki, aby utrzymać stan równowagi, zapewniając, że ruchoma cewka pozostaje wyśrodkowana podczas operacji załadunku i rozładunku.

6. Cyfrowy kontroler wibracji

Parametry techniczne cyfrowego kontrolera wibracji

Kanał wejściowy

Liczba kanałów wejściowych	2 jednoczesne kanały wejściowe
Typ sygnału wejściowego	Napięcie/ładunek
Rezystancja wejściowa	>110 kΩ
Maksymalny zakres napięcia wejściowego	±10 V
Maksymalny zakres wejściowy ładowania	± 10000 szt
SNR	>100dB
Filtr	Filtr analogowy 160 dB/oktawę
Interfejs wejściowy	Trzy opcjonalne wejścia: napięcie, ICP i ładunek
Maksymalne wejście	±10Vszczyt
Przetwornik analogowo-cyfrowy (ADC)	Rozdzielczość 24-bitowa, zakres dynamiki: 114 dB, maksymalna częstotliwość próbkowania 192 kHz
Charakterystyka obwodu	Wbudowane źródło prądu stałego ICP i wzmacniacz ładunku, dwa zakresy 10 V/1 V, opcjonalne sprzężenie AC/DC, analogowy filtr antyaliasingowy

Kanał wyjściowy

Liczba kanałów wyjściowych	1 kanał wyjściowy
Typ sygnału wyjściowego	Sygnał napięciowy
Impedancja wyjściowa	＜30Ω
Maksymalny zakres napięcia wyjściowego	±10 V
Maksymalny prąd wyjściowy	100 mA
Dokładność amplitudy	2mV
Zniekształcenia harmoniczne	<-95dBfs
Filtr	Filtr analogowy 160 dB/oktawę
Dopasowanie kanałów	Amplituda 0,04 dB, faza ±0,5
Przetwornik cyfrowo-analogowy (DAC)	Rozdzielczość 24-bitowa, zakres dynamiki: 120 dB, maksymalna częstotliwość próbkowania 192 kHz
Charakterystyka obwodu	Analogowy filtr antyaliasingowy; obwód zabezpieczający wyjście
Typ testu	Kontrola wibracji losowych/sterowanie sinusoidalne/typowa kontrola wstrząsów

Funkcje cyfrowego kontrolera wibracji

Losowa kontrola

Wykorzystuje metodę wyrównywania funkcji przenoszenia ze zdefiniowanymi przez użytkownika diagramami widma mocy. W sposób ciągły wysyła losowe sygnały Gaussa do wielokanałowego sterowania w pętli zamkniętej w czasie rzeczywistym z algorytmami adaptacyjnymi dla nieliniowości systemu i zmian obciążenia.

Zakres częstotliwości: 0 ~ 4800 Hz (z możliwością rozszerzenia do 18750 Hz)
Rozdzielczość: 100, 200, 400, 800, 1600, 3200 linii widmowych
Zakres mocy sterującej: >90dB
Strategia sterowania: sterowanie jednokanałowe, średnia ważona, wartość maksymalna, wartość minimalna

Sterowanie sinusem

Zapewnia wysokiej jakości sygnały sinusoidalne i sinusoidalne z kontrolą amplitudy, ustawieniami przerwy i elastycznymi konfiguracjami przemiatania.

Zakres częstotliwości: 1 Hz ~ 5000 Hz (z możliwością rozszerzenia do 10 000 Hz)
Czas zamkniętej pętli: 5 mS
Zniekształcenia harmoniczne: <-100dB
Tryby przemiatania częstotliwości: liniowy (0~6000 Hz/min) i logarytmiczny (0~100 października/min)
Kierunek przemiatania: góra, dół
Czas trwania przemiatania: konfigurowalny jako liczba przemiatań lub czas testu

Klasyczny szok

Wykorzystuje metodę wyrównywania funkcji przenoszenia, obsługującą różne typy przebiegów, w tym falę półsinusoidalną, falę dzwonową, falę prostokątną, falę trapezową, falę piłokształtną z przednim szczytem, falę piłokształtną z tylnym szczytem i falę trójkątną.

Czas trwania impulsu: 0,5 do 3000 ms
Maksymalna szerokość pasma analizy: 18750 Hz
Rozmiar ramki: do 16384
Zgodność: MIL-STD-810 (norma wojskowa USA), norma ISO, limity kontroli przerwań definiowane przez użytkownika
