IEC 60068 Strzępy drgające do badań środowiskowych

IEC 60068 Strzępy drgające do badań środowiskowych

Zastosowanie produktu

Jak twój produkt wytrzyma naciski z rzeczywistego użytku?zapewnienie trwałości i niezawodności kluczowych dla sukcesu na rynkach od motoryzacji i lotnictwa po elektronikę.

Sinuo współpracuje z Państwem w celu dostarczenia dostosowanych rozwiązań do badań drgań.i więcej) aby skupić się na konkretnych wyzwaniach związanych z aplikacjąNaszym celem jest wyposażenie Państwa w precyzyjne możliwości testowania potrzebne do przyspieszenia czasu wprowadzania na rynek, poprawy jakości produktu i budowania konkurencyjnej reputacji niezachwianej niezawodności.

Konfiguracja układu badania drgań

1- warunki badania dostarczone przez klienta;

2. Typ badania: przebadanie sinusów; losowość; wstrząs

3Zakres odpowiedzi częstotliwości: 1-3000 Hz

4Formuła:

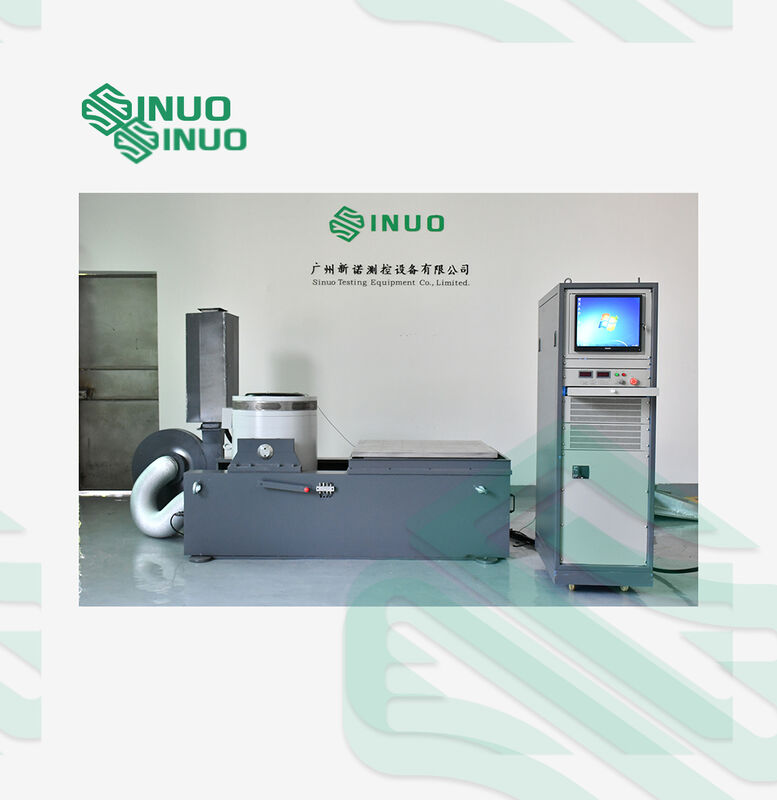

Główny schemat sprzętu

Parametry techniczne urządzenia

1A20S34 Generator pobudzenia elektromagnetycznego:

1.1Maksymalna siła podniecenia sinusów: 2200 kg.f szczyt

1.2Maksymalna przypadkowa siła pobudzenia: 2200 kg.f RMS

1.3Maksymalna siła pobudzenia uderzenia: 4400 kg.f

1.4Zakres częstotliwości: 1-3000 Hz

1.5Ładunek przydatny: 300 kg

1.6Maksymalne przesunięcie: 51 mm P-P

1.7Maksymalna prędkość: 2,0 m/s

1.8Maksymalne przyspieszenie: 100G (980 m/s2)

1.9 Częstotliwość rezonansu pierwszego rzędu:2600 Hz±5%

1.10 Częstotliwość izolacji wibracyjnej:20,5 Hz

1.11 Średnica przesuwanej cewki:Ф340 mm

1.12Masę cewki ruchomego :22 kg

1.13Żuraw na stole.:17 × M10

1.14Wyciek strumienia:< 10 gaussów

1.15Rozmiary urządzeńe:L 1080 mm × W 920 mm × H 950 mm (tabel pionowy)

1.16Masa sprzętu :1920 kg (z wyłączeniem poziomego schodowego stołu)

2 cyfrowy wzmacniacz mocy przełączania LA-24K:

2.1 Moc wyjściowa:20KVA

2.2 Napięcie wyjściowe:120V

2.3 Prąd wyjściowy:200A

2.4 Wydajność wzmacniacza : ≥ 90%

2.5 Częstotliwość przełączania:116KHz

2.6 SNR:≥ 65 dB

2.7 Hałas: ≤ 70 dB

2.8 Masa wzmacniacza: 500 kg

2.9 Rozmiar wzmacniacza:W600mm×D 900mm×H 1280mm

3 System serwoobronny

Funkcja:temperatura, ciśnienie wiatru, przesunięcie, nad napięcie, nadprąd, podpięcie wejściowe, usterka zewnętrzna, zasilacz sterowania, usterka logiczna, utrata fazy wejściowej

4 Cyfrowy sterownik wibracji VCSusb-2

4.1 Konfiguracja sprzętu: 2 kanały wejściowe jednoczesne, 1 kanał wyjściowy

4.2 Moduł funkcji sterowania:Sine, random, klasyczny szok

4.3 Komputer sterujący:Oryginalny komputer marki z 17-calowym monitorem LCD, klawiaturą/myszą optyczną

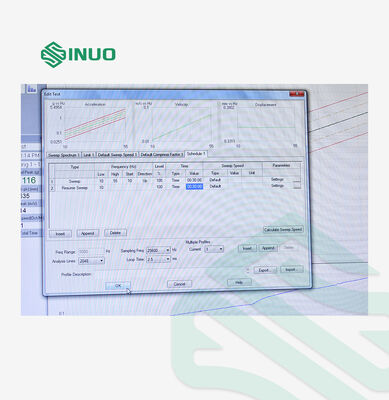

4.4 Oprogramowanie:operacja w języku angielskim, analiza domeny czasowej i domeny częstotliwości, źródło sygnału, analiza przepływu częstotliwości sinusów itp. Może automatycznie generować raporty z testów WORD.przechowywanie sygnałów i danych, oraz ustawić parametry badawcze i funkcje analizy.

4.5 System operacyjny:Windows

4.6 Czujnik przyspieszenia LAB:zakres częstotliwości: 1-12000 Hz

Wskaźnik czułości: 30%/g

Zakres temperatur: -40 - 160°C

5 VT120 pionowa tabela rozciągania

5.1 Materiał: Stop magnezu, twarda powierzchnia anodowana

5.2 Rozmiar stołu: 1200 mm × 1200 mm

5.3 Stałe otwory:M8 rękaw śruby ze stali nierdzewnej, trwały i odporny na zużycie

5.4 Górna częstotliwość użytkowania:Sinus 400 Hz, Random 2000 Hz

5.5 Waga: Około 145 kg

6 HG120 poziomy stół przesuwny z oliwą

6.1 Materiał: Stop magnezu, twarda powierzchnia anodowana

6.2 Rozmiar stołu: 1200 mm × 1200 mm

6.3 Stałe otwory:M8 rękaw śruby ze stali nierdzewnej, trwały i odporny na zużycie

6.4 Górna częstotliwość użytkowania:Sinus 400 Hz, Random 2000 Hz

6.5 Waga: Około 151 kg (bez głowicy łącznikowej)

7 B752S wentylator chłodzący ((Włącznie z tłumikiem)

7.1 Moc wentylatora:7.5 kW

7.2 Przepływ wentylatora:670,5 m3/min

7.3 Ciśnienie wentylatora:00,06 kgf/cm2

8 Wymagania elektryczne

8.1 Zasilanie 3-fazowe 380V/50Hz, 35 KVA

8.2 Ciśnione powietrze:00,6Mpa

8.3 Opór ziemi: ≤4Ω

Główne parametry techniczne cyfrowego sterownika drgań
