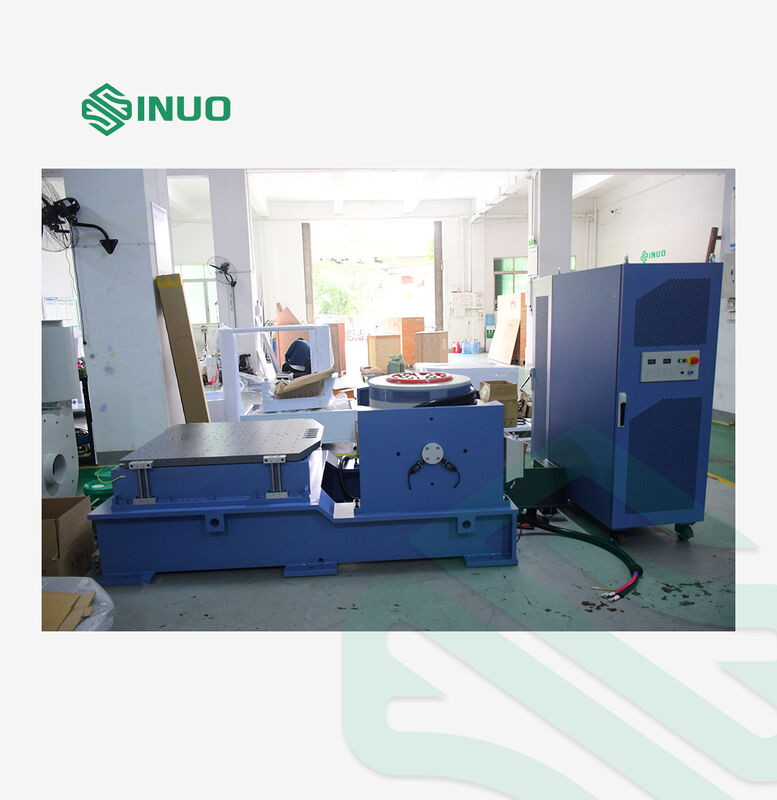

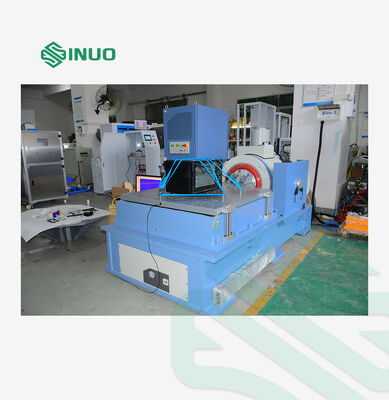

Maszyna do testowania drgań dla akumulatorów z siłą sinus 1100 kg i przyspieszeniem 100 g

Maszyna do testowania drgań dla akumulatorów z siłą sinus 1100 kg i przyspieszeniem 100 g

Nazwa marki:	Sinuo
Numer modelu:	SN553-EV211HG80VT80VCS-2
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	5 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zakres częstotliwości:

1～2800 Hz

Maksymalne obciążenie:

300 KG

Siła podniecenia sinusów:

1100kg.f szczyt

Losowa siła pobudzająca:

1100 kg.f.r.m.

Siła wzbudzenia uderzenia:

2200 kg.f szczyt

Maksymalne przemieszczenie:

51 mm p-p

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

5 zestawów/miesiąc

Podkreślić:

Programowalny zasilacz prądu stałego RS232

programowalny zasilacz prądu stałego RS485

programowalny zasilacz wysokonapięciowy LAN

Opis produktu

Maszyna do badania wibracji akumulatora o sile sinusoidalnej 1100 kg i przyspieszeniu 100 g

Ta wysokowydajna maszyna do testowania wibracji została specjalnie zaprojektowana do zastosowań w testowaniu akumulatorów, zapewniając siłę sinusoidalną 1100 kg i przyspieszenie 100 g w celu symulacji rzeczywistych warunków środowiskowych.

Aplikacje produktów

Testy wibracyjne obejmują ekscytujące lub szokujące komponenty i urządzenia w celu oceny ich działania w rzeczywistych środowiskach. Nasze rozwiązania testowe mają zastosowanie w szerokiej gamie produktów przemysłowych, w tym płytek drukowanych, samolotów, statków, rakiet, pocisków, samochodów i sprzętu gospodarstwa domowego.

Sinuo zapewnia kompleksowe rozwiązania w zakresie wzbudzenia i testowania, które potwierdzają jakość produktu zgodnie z normami krajowymi i międzynarodowymi, w tym UN38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.

Konfiguracja sprzętu

Część	Szczegóły konfiguracji	Ilość
Korpus stołu wibracyjnego	A11S24 Generator wzbudzenia elektromagnetycznego	1 ZESTAW
Układ chłodzenia	Wentylator chłodzący B402S	1 ZESTAW
Testowanie pionowe	Stół rozkładany pionowy VT50 (500×500mm)	1 ZESTAW
Testowanie poziome	HG50 Pozioma prowadnica folii olejowej (500×500mm)	1 ZESTAW
System sterowania	Automatyczne urządzenie sterujące centrowaniem ruchomej cewki	1 ZESTAW
Wzmacniacz mocy	Cyfrowy przełączający wzmacniacz mocy LA12K	1 ZESTAW
Systemy bezpieczeństwa	System ochrony serwa	1 ZESTAW
Zasilanie	Zasilanie wzbudzenia	1 ZESTAW
Kontrola wibracji	Cyfrowy kontroler wibracji VCS-2	1 ZESTAW
Czujniki	Czujnik przyspieszenia systemu	1 szt
Oprogramowanie	Płyta instalacyjna oprogramowania sterującego	1 ZESTAW
System komputerowy	Komputer sterujący	1 ZESTAW
Akcesoria	Przedłużacz, rura powietrzna	1 ZESTAW
Dokumentacja	Instrukcje obsługi, protokoły przeglądów, certyfikaty, instrukcje konserwacji	1 ZESTAW
Narzędzia	Klucz typu T, klucz sześciokątny, śrubokręt itp.	1 ZESTAW
Elementy montażowe	Wibracyjny pręt dociskowy/zacisk pręta dociskowego	1 ZESTAW

Dane techniczne

A11S24 Generator wzbudzenia elektromagnetycznego

Maksymalna sinusoidalna siła wzbudzenia	Szczyt 1100 kg.f
Maksymalna losowa siła wzbudzająca	1100 kg.f rms
Maksymalna siła wzbudzenia uderzenia	Szczyt 2200 kg.f
Zakres częstotliwości	1-2800 Hz
Maksymalne przemieszczenie	51 mm str
Maksymalna prędkość	2 m/s
Maksymalne przyspieszenie	100G
Częstotliwość rezonansowa pierwszego rzędu	2500 Hz ±5%
Maksymalne obciążenie	300 kg
Częstotliwość izolacji wibracyjnej	2,5 Hz
Średnica ruchomej cewki	Φ240 mm
Ruchoma masa cewki	11 kg
Śruby stołowe	17×M10
Wyciek strumienia	<1 mT (10 gausów)
Dopuszczalny moment mimośrodowy	500Nm
Rozmiar sprzętu	Dł. 1300 mm × gł. 940 mm × wys. 800 mm (bez pionowego stołu rozporowego)
Waga sprzętu	880 kg (bez poziomego stołu przesuwnego)

Cyfrowy przełączający wzmacniacz mocy SA-6K

Moc wyjściowa	12 kVA
Napięcie wyjściowe	120 V
Prąd wyjściowy	100A
SNR	> 65dB
Rozmiar wzmacniacza	D900 mm × dł. 600 mm × wys. 1130 mm

System ochrony serwa

Kompleksowe funkcje zabezpieczające, w tym: temperatura, ciśnienie wiatru, nadmierne przemieszczenie, przepięcie, przetężenie, zbyt niskie napięcie wejściowe, awaria zewnętrzna, zasilanie sterujące, błąd logiczny i monitorowanie zaniku fazy wejściowej.

Cyfrowy kontroler wibracji VCS-2

Konfiguracja sprzętu	2 jednoczesne kanały wejściowe, 1 kanał wyjściowy
Moduł funkcji sterujących	Sinus, losowy, klasyczny szok
Komputer sterujący	Oryginalny markowy komputer 17" z monitorem LCD, Windows 10

Możliwości oprogramowania

Interfejs operacyjny w języku chińskim/angielskim
Analiza w dziedzinie czasu i częstotliwości
Zarządzanie źródłami sygnału
Analiza przemiatania częstotliwości sinusoidalnej
Automatyczne generowanie raportu z testu WORD
Wyświetlanie sygnału w czasie rzeczywistym i przechowywanie danych
Funkcje konfiguracji i analizy parametrów testowych

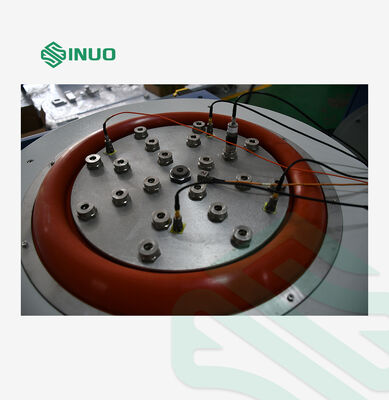

Akcelerometr systemowy

Zakres częstotliwości	1-7000 Hz
Wrażliwość	30 szt./g
Zakres temperatur	-40 do 180°C

Stół rozkładany pionowy VT80

Tworzywo	Stop magnezu, utwardzany powierzchniowo
Rozmiar stołu	800×800 mm
Naprawiono wzór otworów	Rozkład prostokątny M10 100 MM × 100 MM, trwały i odporny na zużycie
Górny limit częstotliwości użycia	Sinus 1000 Hz, Losowo 2000 Hz
Waga	Około 23 kg

Stół do poziomego przesuwania folii olejowej HG80

Tworzywo	Stop magnezu, utwardzany powierzchniowo
Rozmiar stołu	800×800 mm
Naprawiono wzór otworów	Rozkład prostokątny M10 100 MM × 100 MM, trwały i odporny na zużycie
Górny limit częstotliwości użycia	Sinus 2000 Hz, Losowo 2000 Hz
Waga	Około 29 kg (bez głowicy przyłączeniowej)

Wentylator chłodzący B402S

Moc wentylatora	4KW
Natężenie przepływu wentylatora	40,8m3/min

Wymagania elektryczne

Zasilanie	AC 3-fazowy 380 V/50 Hz 18 KW
Sprężone powietrze	0,6 MPa
Rezystancja uziemienia	≤4Ω
