| Nazwa marki: | Sinuo |
| Numer modelu: | SN887 |
| MOQ: | 1 |
| Cena £: | Customized |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 20 zestawów/miesiąc |

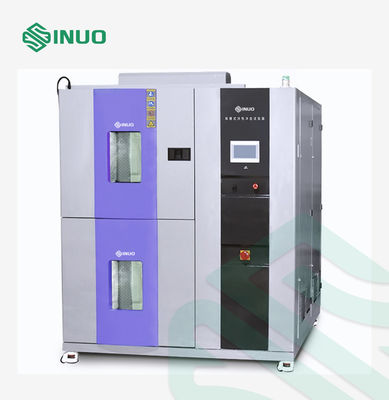

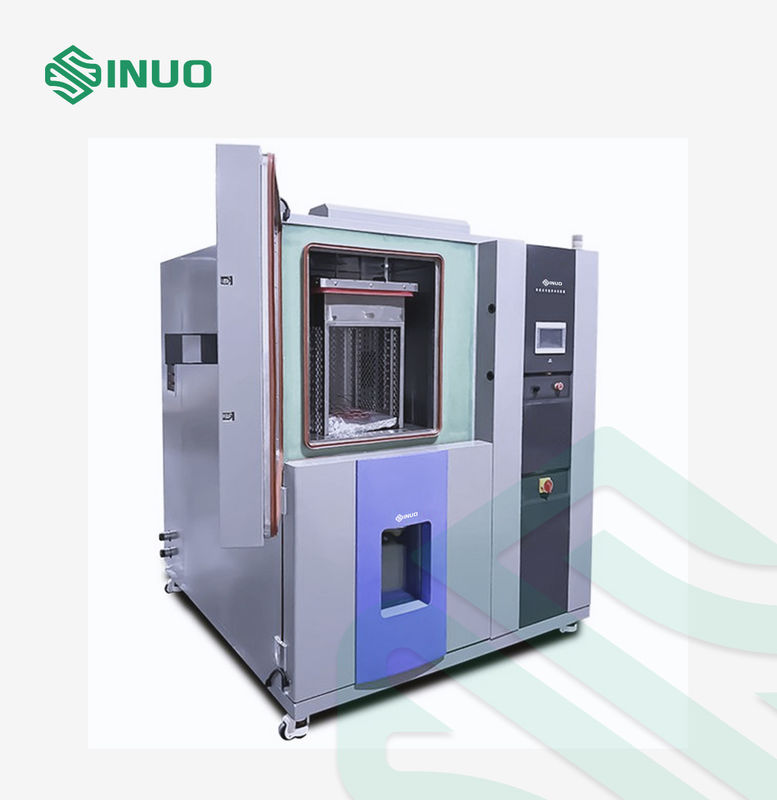

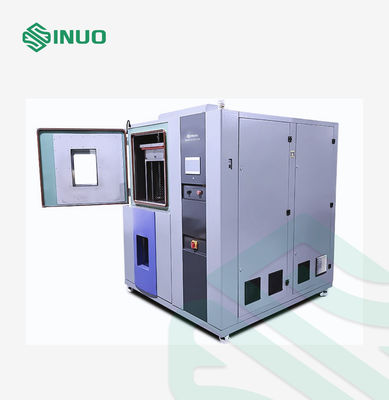

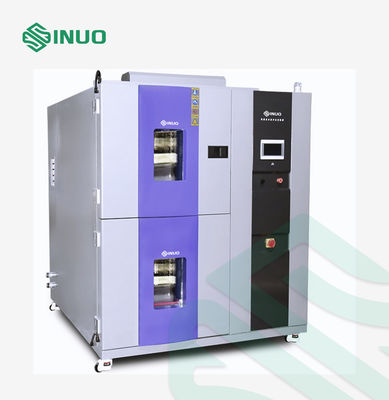

2-strefowa komora klimatyczna do badania szoku termicznego na zimno i gorąco
Przestrzegane normy i klauzule
IEC 60068-2-1:2007, Badania środowiskowe — Część 2-1: Próby — Próba A: Zimno, IDT
IEC 60068-2-2: 1974 Badania środowiskowe produktów elektrycznych i elektronicznych — Część 2: Metody badań — Testy B: Suche ciepło
IEC 60068-2-14:1984, Podstawowe procedury badań środowiskowych — Część 2: test-test N: Zmiana temperatury, IDT
MIL-STD-883 itp.
Przegląd sprzętu
Dwustrefowa komora do badania szoku termicznego jest również nazywana komorą do badań szoku termicznego i zimnego typu koszowego, jest podzielona na dwie części: strefę wysokiej temperatury i strefę niskiej temperatury.Testowany produkt jest umieszczany w koszyku.Badany produkt jest przenoszony do strefy wysokiej temperatury lub strefy niskiej temperatury w celu wyważenia poprzez przenoszenie kosza.Testowany produkt jest dynamiczny podczas testu.
Ta dwustrefowa komora testowa szoku termicznego służy do testowania struktury materiału lub materiału kompozytowego, który może być wytrzymały w ciągłym środowisku o ekstremalnie wysokiej temperaturze i ekstremalnie niskiej temperaturze w jednej chwili.W celu zbadania zmian chemicznych lub uszkodzeń fizycznych spowodowanych rozszerzalnością i kurczeniem termicznym w jak najkrótszym czasie.Przedmioty mające zastosowanie to metale, tworzywa sztuczne, guma, elektronika i inne materiały, które mogą służyć jako podstawa lub odniesienie do ulepszania produktu.
Parametry techniczne
| Model | SN887-70 | SN887-100 | SN887-150 | SN887-252 |
| Rozmiar skrzyni wewnętrznej mm (szer.*wys.*gł.) | 500×350×400 | 500×400×500 | 600×500×500 | 700×600×600 |
| Wymiary mm (szer.*wys.*gł.) | 1500×1970×1900 | 1500×1740×2300 | 1620×2040×2450 | 1850×2300×2500 |
| Zakres szoku temperaturowego |
A:-40～+150℃, B:-55～+150℃, C:-65～+150℃ Trzy powyższe mogą być opcjonalne lub dostosowane |
|||
| Zakres temperatur przechowywania w chłodni w obszarze niskiej temperatury |
A:-10℃～-50℃； B:-10℃～-65℃； C:-10℃～-75℃ Trzy powyższe mogą być opcjonalne lub dostosowane |
|||
| Zakres temperatur przechowywania ciepła w obszarze wysokiej temperatury | +50 ℃ ～ + 180 ℃ | |||
| Czas regeneracji po szoku | Około 5 minut | |||
| Wysoka i niska temperatura wpływają na stały czas temperatury | Więcej niż 30 minut | |||
| Koszczas na kaca | ≤8S | |||
| Ustawienie wysokiej temperatury | +60 ℃ +150 ℃ | |||
| Ustawienie niskiej temperatury | -65 ℃ ～ -10 ℃ | |||
| Wahania temperatury w obszarze próbki | ±0,5 ℃ (w stałej temperaturze) | |||
| Zakres dokładności temperatury | Dokładność ustawienia: ± 0,1 ℃, dokładność wskazań: ± 0,1 ℃, rozdzielczość: ± 0,1 ℃ | |||
| Odchylenie temperatury | ±2°C (brak obciążenia, stan stały) | |||
| Czujnik temperatury | Wysoka precyzja klasa temperatury pt100 | |||
| Czynnik chłodniczy | R404a, r23 | |||
| Materiał pudełka wewnętrznego | Płyta ze stali nierdzewnej Sus304 | |||
| Materiał pudełka zewnętrznego | Dwustronny natrysk elektrostatyczny z blachy stalowej walcowanej na zimno A3 | |||
| Materiał izolacyjny | sztywna pianka poliuretanowa plus bawełna termoizolacyjna | |||
| Okrągły sposób | Wentylator promieniowy | |||
| Podgrzewacz | Grzałka elektryczna ze stopu niklu | |||
| Metoda chłodzenia | Chłodzenie kaskadowe (przy użyciu niemieckiej sprężarki półhermetycznej Bitzer) | |||
| Kontroler | 7-calowy kolorowy ekran dotykowy lcd + moduł plc; | |||
| Kosz | Wbudowane 2 półki | |||
| Moc bieżąca | Około 9 ~ 30 kW (zgodnie z działaniem pid, ogrzewanie i chłodzenie są automatycznie włączane) | |||
| Zasilacz | 380v±10%v;50Hz;trójfazowy czteroprzewodowy + przewód uziemiający, rezystancja uziemienia ochronnego jest mniejsza niż 4ω | |||
| System ochrony | Zanik fazy zasilania i zabezpieczenie przed błędem kolejności faz, ochrona przed wyciekiem, zabezpieczenie przed przegrzaniem grzałki, zwarcie grzałki i inne zabezpieczenie nadprądowe. | |||
Cechy
1. Pionowa struktura dwustrefowa, proces cyklu stref wysokiej i niskiej temperatury jest automatycznie kontrolowany, a czas przebywania i przełączania można regulować.Jest podzielony na dwie części: obszar wysokiej temperatury i obszar niskiej temperatury.Próbka testowa jest umieszczana w telefoniekosz.Przyjmuje unikalną strukturę magazynowania ciepła i chłodu.Siłownik napędzakoszporuszanie się w górę i w dół w zbiorniku ciepłej i zimnej wody, aby zakończyć badanie udarności w niskich i wysokich temperaturach.
2. Próbkę testową można podłączyć do obciążenia przez okablowanie przez otwór testowy, a kolorowy ekran dotykowy na dużą skalę sprawia, że operacja jest łatwa, a stan pracy jest jasny na pierwszy rzut oka.
3. Przyjmuje w pełni zamkniętą importowaną sprężarkę z przyjaznym dla środowiska czynnikiem chłodniczym, płytowym zimnym wymiennikiem ciepła i binarnym systemem chłodzenia o bardzo niskiej temperaturze.
4. Trzy funkcje wysokiej temperatury, niskiej temperatury oraz szoku zimnego i gorącego można ustawić niezależnie.Może automatycznie wstępnie schładzać, podgrzewać i czuwać zgodnie z ustawionymi instrukcjami pracy;i ustawić liczbę cykli i czasy odszraniania oraz automatyczne (ręczne) odszranianie.
