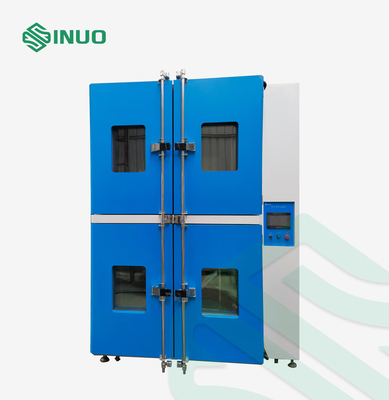

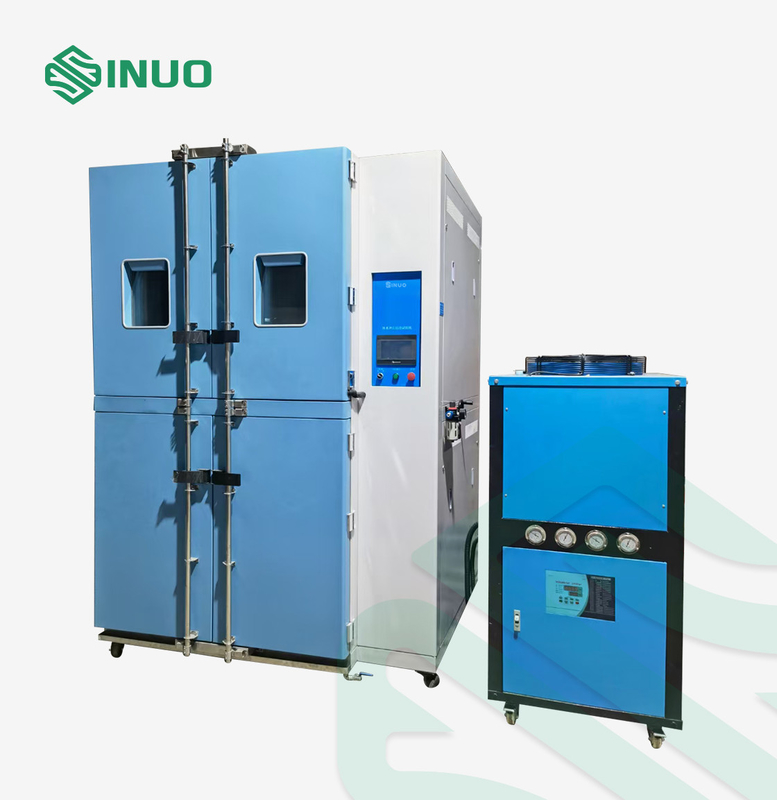

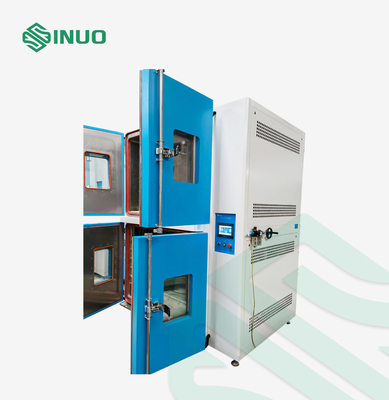

ISO 16750-4 Szok termiczny z komorą do badań środowiskowych rozprysków wody

ISO 16750-4 Szok termiczny z komorą do badań środowiskowych rozprysków wody

Nazwa marki:	Sinuo
Numer modelu:	SN8812
MOQ:	1
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowana norma:

ISO 16750-4

Wewnętrzny rozmiar:

można dostosować

Liczba cykli:

100

Zakres temperatur komory temperatury wody:

0 ℃ ~ 4 ℃

Rozdzielczość temperatury:

0,1 ℃

Jednorodność temperatury:

±2℃

Cykle testów zanurzeniowych:

10 cykli

Płyn testowy zanurzeniowy:

Dejonizowana woda

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

10 zestawów/miesiąc

Podkreślić:

Środowiskowa komora testowa ISO 16750-4

komora do testowania środowiska w przypadku zachlapania wodą

komora do testowania zanurzeniowego deszczu

Opis produktu

ISO 16750-4 Sprzęt do testowania wstrząsów wodą lodową dla elektroniki pojazdów drogowych

Przestrzegane normy i klauzule

ISO 16750-4:2013 Pojazdy drogowe — Warunki środowiskowe i badania sprzętu elektrycznego i elektronicznego — Część 4: Obciążenia klimatyczne, punkt 5.4, rysunek 4 do rysunku 6.

Przegląd sprzętu

Zintegrowany sprzęt do testu Ice Water Shock + Immersion Test został zaprojektowany i wyprodukowany zgodnie ze standardowymi wymaganiami normy ISO 16750-4:2013, klauzula 5.4, itd.

Ten produkt jest odpowiedni dla produktów, które mogą być poddawane spłukiwaniu w różnych temperaturach otoczenia podczas transportu, przechowywania lub użytkowania.Woda pochodzi z ulewnego deszczu, wiatru i ulewnego deszczu, systemów tryskaczowych, pluskania kół, spłukiwania lub gwałtownych fal.Do wskaźników wydajności i zarządzania jakością.

Parametry techniczne

Rozmiar komory wewnętrznej	1000 * 1000 * 1000 (szer. * głęb. * wys.) Można dostosować
Rozmiar komory zewnętrznej	Około.1800 * 1450 * 1965 mm (szer. * głęb. * wys.), w zależności od rzeczywistego rozmiaru
Parametry testu rozbryzgu wody lodowej
Liczba cykli	100 cykli
Czas utrzymywania T_hw T_maks	1h lub do osiągnięcia stabilizacji temperatury DUT
Czas trwania przejścia	<20s (dla ręcznego przejścia DUT między przechowywaniem temperatury a rozpryskiwaniem)
Płyn testowy	Woda dejonizowana z 3% drobnym pyłem Arizona zgodnie z ISO 12103-1;Można dodać 5% NaCL (podawane przez użytkownika)
Temperatura wody	0℃~+4℃ (sprężarka chłodnicza + pompa wody mieszającej)
Rozdzielczość temperatury	0,1 ℃
Wahania temperatury	± 0,5 ℃
Równomierność temperatury	± 2 ℃
Użyj warunków środowiskowych	Temperatura otoczenia wynosi +25 ℃, wilgotność względna jest mniejsza lub równa 85% RH, wartość mierzona pod warunkiem, że w komorze testowej nie ma próbki.
Przepływ wody	(3L～4L)/3s (czas trwania rozprysku)
Liczba dysz	3 szt., Przestrzeń między każdą dyszą 300mm

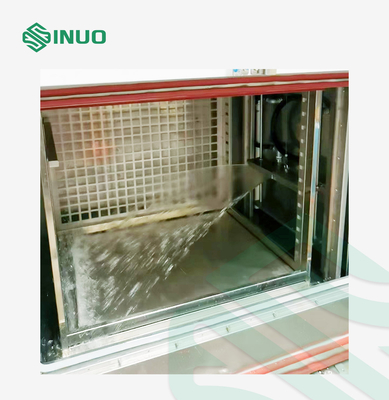

Metoda rozchlapywania	Dysza rozpyla próbkę poziomo
Orientacja DUT	Jak w pojeździe
Odległość od odrzutowca i powierzchni DUT	325±25mm (woda powinna być nakładana na całą szerokość badanego urządzenia)
Test zanurzeniowy
Liczba cykli	10 cykli
Czas utrzymywania T_hw T_maks	1h lub do osiągnięcia stabilizacji temperatury DUT
Czas trwania przejścia	<20S
Płyn testowy	Dejonizowana woda;Można dodać 5% NaCL (podawane przez użytkownika)
Temperatura wody	0 ℃ (+ 4 ℃)
Rozdzielczość temperatury	0,1 ℃
Wahania temperatury	± 0,5 ℃
Równomierność temperatury	± 2 ℃
Czas zanurzenia	5 minut
Orientacja DUT	Jak w pojeździe
Struktura sprzętu
Materiał komory	Materiał komory wewnętrznej: SUS316 # stal nierdzewna o grubości 1,2 mm Materiał komory zewnętrznej: SUS304 # stal nierdzewna o grubości 1,0 mm
Zaopatrzenie w wodę	Może być bezpośrednio podłączony do rury wodociągowej, a ciśnienie zasilania wodą musi wynosić ≧2kgf/cm2
Przygotowanie błotnistej wody (Wyposażony przez użytkownika)	Mętna woda to 3% proszek z Arizony (Uwaga: jeśli klient musi użyć do testów średnio dejonizowanej wody, prosimy o przyniesienie własnego urządzenia do czystej wody)
Urządzenie zabezpieczające
Spryskać pompę wody	Przeciążenie, zabezpieczenie przed zwarciem
Zasilacz	Ochrona przed wyciekiem, przeciążeniem i zwarciem
Silnik mieszający	Przeciążenie, zabezpieczenie przed zwarciem
Warunki zasilania i zasilanie	AC380V±10%V (trójfazowy pięcioprzewodowy);50Hz
