IP5X IP6X Sprzęt do testowania ochrony przed wnikaniem IP56 IEC 60529 Komora do badania pyłu

IEC 60529 IP56 Ochrona przed obcymi przedmiotami Komora do badania pyłu

Przestrzegane normy i klauzule

IEC60529:2013 „Stopnie ochrony zapewniane przez obudowę (kod IP)” IP5 i IP6.

Przegląd sprzętu

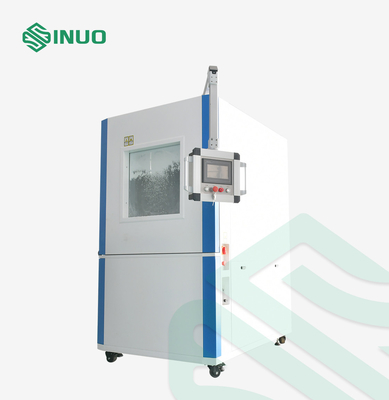

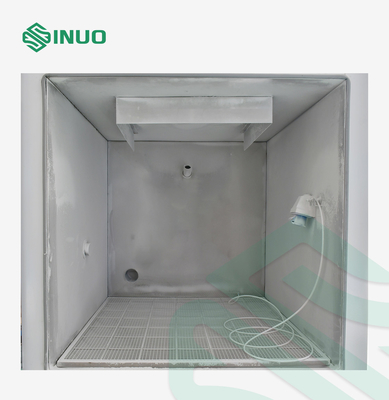

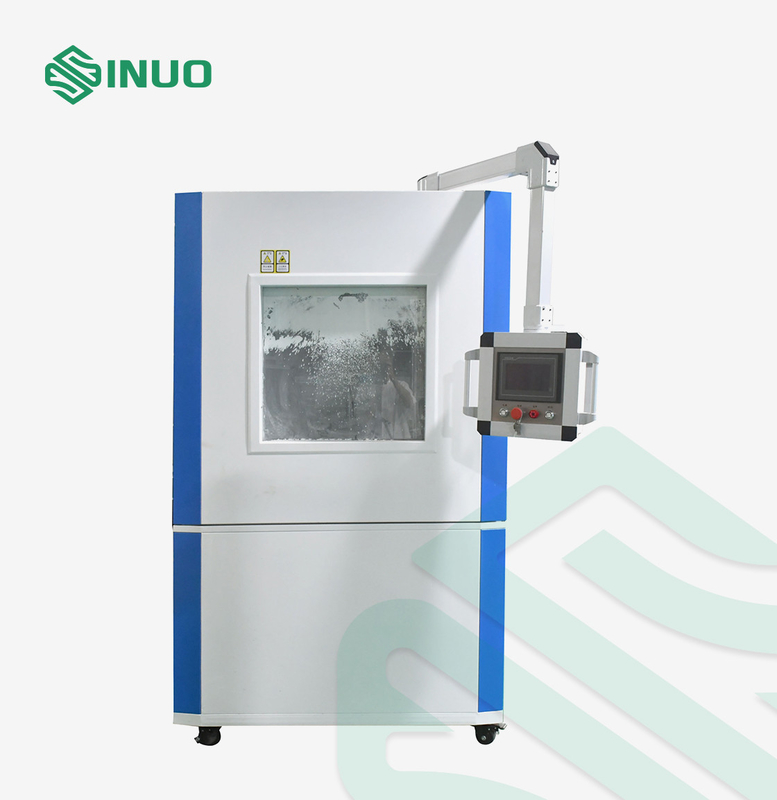

Struktura:Maszyna przyjmuje zamkniętą strukturę komory, zawieszone urządzenie do obsługi interfejsu człowiek-maszyna, duże okno wizualne, test krąży wewnątrz szafki.Komora wewnętrzna przyjmuje panel lustrzany i specjalną konstrukcję kanału powietrznego, która zapewnia wytworzenie standardowego stężenia laminarnego przepływu powietrza w komorze, znajduje się urządzenie ssące próżniowe.

Główna konstrukcja obejmuje komorę zewnętrzną, komorę wewnętrzną, port odsysania pyłu, lejek do recyklingu pyłu, krążące urządzenie do wydmuchiwania pyłu, system próżniowy, zbiornik na kurz, zawór przepływowy, system grzewczy, ostrze z przepływem wstecznym, korek ochronny.

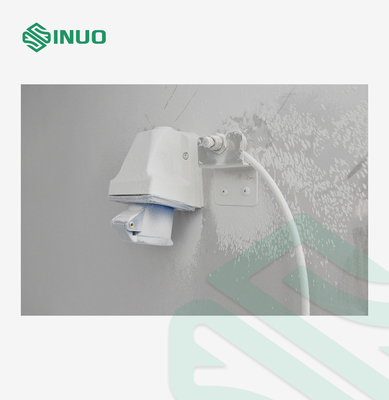

Próbki i ograniczenia:Produkty elektryczne i elektroniczne, części samochodowe i motocyklowe, uszczelki, lampy

Aplikacja:Weryfikacja wydajności użytkowania, przechowywania i transportu produktów elektronicznych i elektrycznych, części samochodowych i motocyklowych, uszczelek i lamp w zakurzonym środowisku, w celu określenia możliwych szkodliwych skutków dla produktu przez cząsteczki przenoszone przez strumień powietrza.

Zasada:Na dole znajduje się stożkowy lejek z otworem na kurz;króciec ssący wentylatora obiegowego turbiny wysokoprężnej montowany jest na króćcu odsysania pyłu (na dole), a zebrany pył kierowany jest na górę komory wewnętrznej i swobodnie zsypywany od góry do dołu.

Może symulować warunki otwartego, zapylonego powietrza wywołane przez środowisko naturalne lub zakłócenia spowodowane przez człowieka, takie jak ruch pojazdu.

Użyj środowiska:Zasilanie: AC380V ± 5% / 50 Hz, 3KVA lub dopasowanie do lokalnych wymagań dotyczących zasilania klienta

Miejsce użytkowania: temperatura 15-35°C, wilgotność względna 25%-75%, ciśnienie atmosferyczne 86~106kpa (860 mbar-1060 mbar);bez ostrych wstrząsów, wibracji, zakłóceń elektromagnetycznych, kurzu, gazów wybuchowych i korozyjnych, z dobrym rozpraszaniem ciepła.

Parametry techniczne

Model	SN441-216L	SN441-512L	SN441-1000L
Rozmiar komory	Rozmiar wewnętrzny: WDH= 600×600×600mm	Rozmiar wewnętrzny: WDH = 800 × 800×800mm	Rozmiar wewnętrzny: WDH = 1000 × 1000 × 1000 mm
	Rozmiar zewnętrzny: WDH=850×1050×1800mm	Rozmiar zewnętrzny: WDH=1050×1250×2000mm	Rozmiar zewnętrzny: WDH=1250×1450×2200mm
Sterowanie i obsługa	PLC i ekran dotykowy
Sito o kwadratowych oczkach	Nominalna średnica drutu: Ф50µm, nominalna szerokość szczeliny między drutami: 75µm
Talk	Suchy talk, który może przejść przez sito o kwadratowych oczkach
Stężenie pyłu	Ilość talku w komorze testowej wynosi 2 kg /m³
Prędkość powietrza	≤2m / s
Miernik przepływu powietrza	1-25L/min, wyświetlacz cyfrowy
Czas na test	1s ~ 99 H 59 m 59 s, można ustawić
Okres dmuchania kurzu	Czas zatrzymania/wydmuchu: 1s~99 H 59 m 59s, można ustawić
Sekwencja dmuchania	WYŁĄCZ-WŁĄCZ-WYŁĄCZ
Prędkość pompowania próżniowego	60-600L/min
Dmuchacz	W pełni plastikowy wentylator promieniowy
Urządzenie ogrzewcze	Nowa ceramiczna rama grzewcza
Ochrona bezpieczeństwa	Ochrona kolejności faz, ochrona przed wyciekiem, ochrona przed przegrzaniem, nienormalna ochrona
