IPX9K Sprzęt do badania wnikania wody Dysza wentylatora odrzutowego Komora do badania wilgoci w wodzie

Wysokociśnieniowa komora testowa dyszy wentylatora strumieniowego o wysokiej temperaturze IPX9

Przestrzegane normy i klauzule

IEC60529:2013 „Stopnie ochrony zapewniane przez obudowę (kod IP)” IPX9, rysunek od 7 do 12.

ISO20653-2013 „Pojazdy drogowe-Stopnie ochrony (kod IP)-Ochrona sprzętu elektrycznego przed ciałami obcymi, wodą i dostępem” rysunek 7, 8, 9 i tabela 7 (9K) ”

DIN40050-9 „Pojazdy drogowe-Stopnie ochrony (kod IP)-Ochrona przed ciałami obcymi, wodą i dostępem Urządzenia elektryczne>rysunek 8i tabela 8 (9K)”

Parametry techniczne

Przegląd sprzętu

Użyj środowiska:

Zasilanie: AC380V±5%/50Hz, 15KVA lub zgodne z lokalnymi wymaganiami dotyczącymi zasilania klienta.

Miejsce użytkowania: temperatura 15-35 ° C, wilgotność względna 25%-75%, ciśnienie atmosferyczne 86 ~ 106kpa (860 mbar -1060 mbar), powinno być wyposażone w oświetlenie i wodoodporny wyłącznik wycieku (lub gniazdo), uziemienie musi być płaskie, a funkcja pobierania i odprowadzania wody powinna być dobra.

Źródło wody: czysta woda lub woda z kranu bez zanieczyszczeń, wyposażona w filtr do czyszczenia wody.

Próbki i ograniczenia:Pojazdy pasażerskie, autobusy, lampy, motocykle oraz inne części i komponenty, a także inne produkty, które muszą być testowane w środowisku IPX9 (IPX9K).

Struktura:

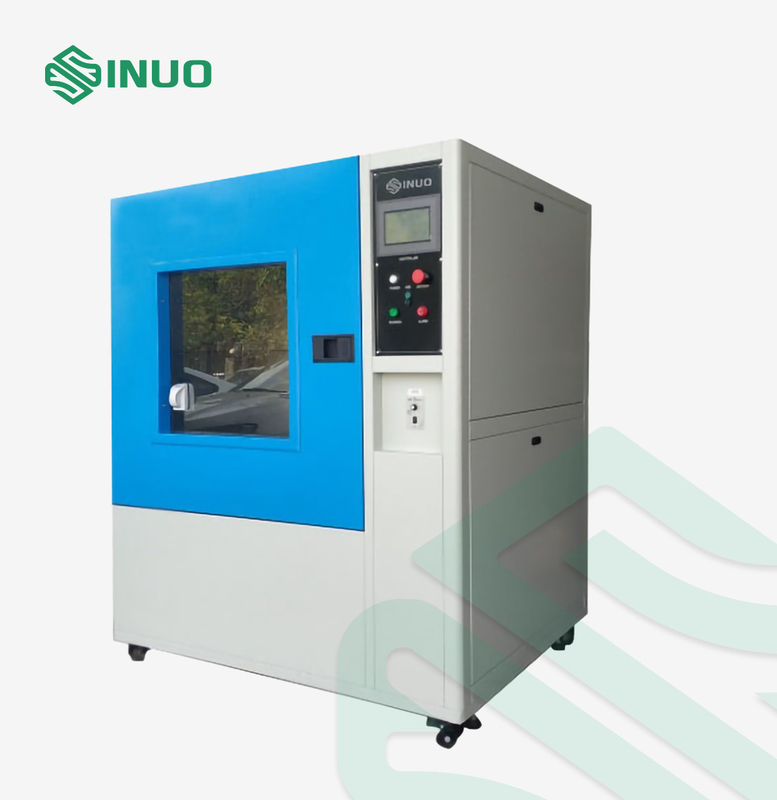

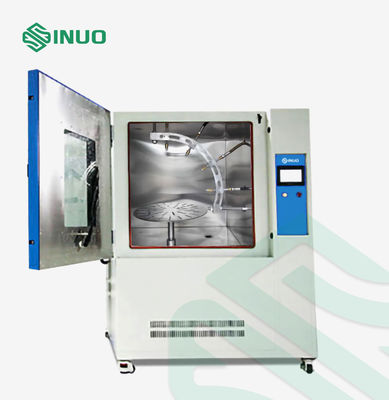

Urządzenie składa się z obudowy, mechanizmu rozpylania wody, wysokociśnieniowego urządzenia wysokotemperaturowego, stołu obrotowego i elektrycznej szafy sterowniczej.

1. Obudowa zewnętrzna komory wykonana jest z wysokiej jakości blachy stalowej.Wewnętrzna komora i gramofon są wykonane ze stali nierdzewnej SUS304, aby zapewnić wodoodporność i ochronę przed korozją.Komora testowa posiada własny system cyrkulacji wody i posiada wewnątrz urządzenie do zbierania wody.Woda testowa jest automatycznie zbierana do zbiornika wody przez podwozie.Wlot wody może być automatycznie sterowany przez zawór pływakowy w zbiorniku wody, system może generować alarmy o alarmie wysokiego i niskiego poziomu wody, co może skutecznie zapobiec uszkodzeniu pompy z powodu braku suchej wody.

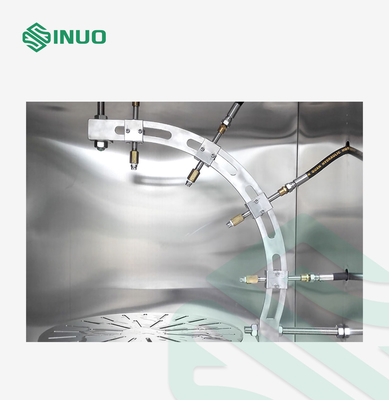

2. 4 standardowe dysze są instalowane w pozycji 0°, 30°, 60°, 90° wspornika pierścieniowego.

3. Wbudowany termostat do podgrzewania wody zapewnia, że ​​temperatura wody testowej spełnia standardowe wymagania.Woda pod wysokim ciśnieniem jest dostarczana przez wysokociśnieniową pompę wodną poprzez konwersję częstotliwości, a przepływ strumienia wody można ustawić na ekranie dotykowym.

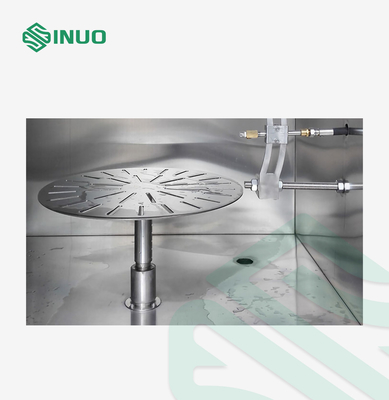

4. Komora testowa jest wyposażona w stół obrotowy, który jest wprawiany w ruch obrotowy przez silnik napędzany z prędkością obrotową 1 obr/min, aby obudowa była natryskiwana ze wszystkich możliwych kierunków.

5. Podgrzewanie wody, stała temperatura, ciśnienie wody, przepływ wody, czas natryskiwania wody, proces programu cyklu i obrót talerza obrotowego są kontrolowane przez elektryczną szafę sterowniczą.

Aplikacja:Aby zweryfikować działanie ochronneczęścipojazdy drogowe, lampy, motocykle i inne części pod wysokim ciśnieniem i wodą pod wysokim ciśnieniem o stopniu IPX9 (IPX9K).

Zasada:Upewnij się, że prędkość strumienia wody osiąga standardową wymaganą wartość, kontrolując przepływ wody, temperaturę i ciśnienie, obudowa jest spryskiwana ze wszystkich możliwych kierunków strumieniem wody ze standardowych dysz testowych, jak pokazano w IEC 60529, rysunek 7, 8 i 9.
