IEC 60529 Sprzęt do badania wnikania wody IPX1 IPX4 Pionowa rura oscylacyjna do kroplówki deszczu

IEC 60529 IPX1 ~ 4 Sprzęt do testowania pionowych kropli deszczu i rur oscylacyjnych

Przestrzegane normy i klauzule

IEC60529:2013 „Stopnie ochrony zapewniane przez obudowę (kod IP)” IPX1, IPX2, IPX3 i IPX4.

Przegląd sprzętu

Aplikacja:Aby zweryfikować działanie ochronne obudowy dla produktów elektronicznych i elektrycznych, samochodów, części motocyklowych, sprzętu gospodarstwa domowego, uszczelek i lamp pod wodą kapiącą o stopniu IPX1 i IPX2 oraz spryskiwaniem i rozpryskiwaniem wody o stopniu IPX3 i IPX4.

Próbki i ograniczenia:Produkty elektryczne i elektroniczne, samochody, części motocyklowe, sprzęt AGD, produkty komunikacyjne, oświetlenie zewnętrzne i urządzenia sygnalizacyjne itp.

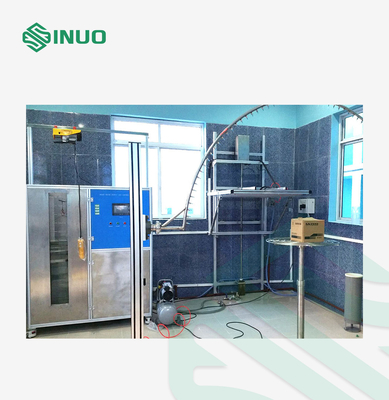

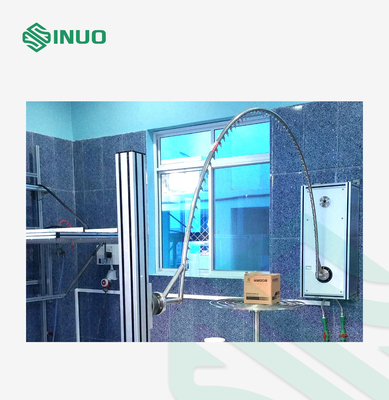

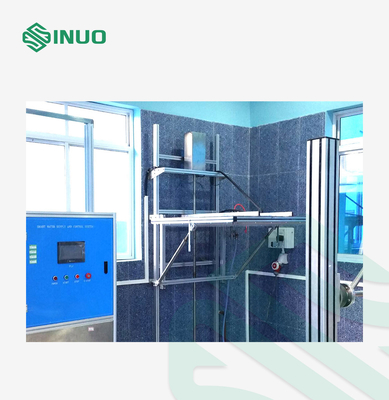

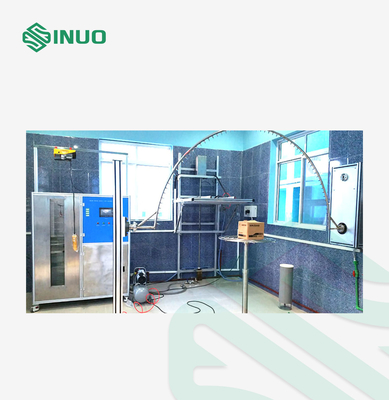

Struktura:Sprzęt testowy składa się z mechanizmu kroplowego, mechanizmu oscylacyjnego, elektrycznej szafy sterowniczej i stołu obrotowego.Wspornik skrzynki ociekowej jest wiszący na ścianie i wyposażony w funkcję zapobiegającą upadkowi, która może podnosić się automatycznie sterowana silnikiem.Jeden koniec mechanizmu oscylacyjnego jest przymocowany do ściany, a drugi koniec mechanizmu oscylacyjnego jest przymocowany do wspornika podłogowego, rura jest wprawiana w drgania przez napęd silnika.Obrotnica ma prędkość obrotową 1 obr/min, używana do testu IPX1 ~ IPX4;stół obrotowy można przechylić o 15°, używany do testu IPX2.Sprzęt testowy jest wyposażony w urządzenie do czyszczenia filtra wody, aby zapobiec zablokowaniu otworków.Cały ten system przyjmuje strukturę typu otwartego.

Zasada:Upewnij się, że prędkość kapania lub rozpylania osiąga standardową wymaganą wartość, kontrolując przepływ wody, sprzęt testowy może wytwarzać równomierny przepływ kropli wody na całej powierzchni obudowy (IPX1 i IPX2) lub wykonać obudowę próbki rozpryskiwać we wszystkich kierunkach (IPX3 i IPX4).

Użyj środowiska:

Zasilanie: AC380V±5%/50Hz, 15KVA lub zgodne z lokalnymi wymaganiami dotyczącymi zasilania klienta.

Miejsce użytkowania: temperatura 15-35°C, wilgotność względna 25%-75%, ciśnienie atmosferyczne 86 ~ 106kpa (860 mbar -1060 mbar), powinno być wyposażone w oświetlenie i wodoodporny wyłącznik (lub gniazdo) być płaskie, a funkcja pobierania i odprowadzania wody powinna być dobra.

Źródło wody: czysta woda lub woda z kranu bez zanieczyszczeń, wyposażona w filtr do czyszczenia wody.

Parametry techniczne
