IEC 60529 IPX1/2/3/4 Deszczowa komora testowa do wnikania wody z kodem IP

Przestrzegane normy i klauzule

IEC60529:2013 „Stopnie ochrony zapewniane przez obudowę (kod IP)” IPX1, IPX2, IPX3, IPX4.

Przegląd sprzętu

Użyj środowiska:

Zasilanie: AC380V±5%/50Hz, 15KVA lub zgodne z lokalnymi wymaganiami dotyczącymi zasilania klienta.

Miejsce użytkowania: temperatura 15-35°C, wilgotność względna 25%-75%, ciśnienie atmosferyczne 86 ~ 106kpa (860 mbar -1060 mbar), powinno być wyposażone w oświetlenie i wodoodporny wyłącznik (lub gniazdo) być płaskie, a funkcja pobierania i odprowadzania wody powinna być dobra.

Źródło wody: czysta woda lub woda z kranu bez zanieczyszczeń, wyposażona w filtr do czyszczenia wody.

Próbki i ograniczenia:Produkty elektryczne i elektroniczne, samochody, części motocyklowe, sprzęt AGD, produkty komunikacyjne, oświetlenie zewnętrzne i urządzenia sygnalizacyjne itp.

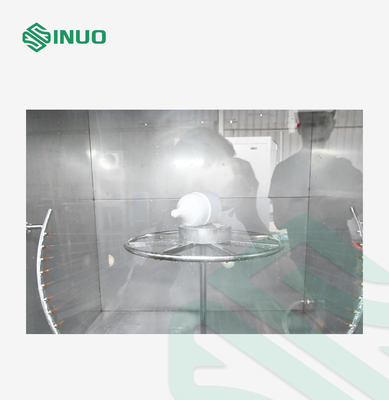

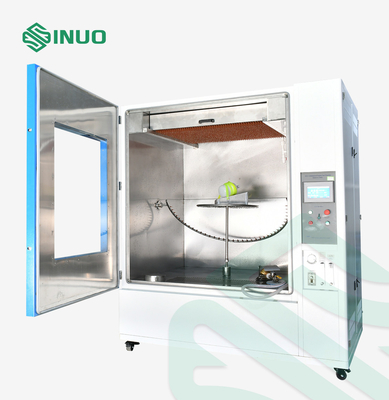

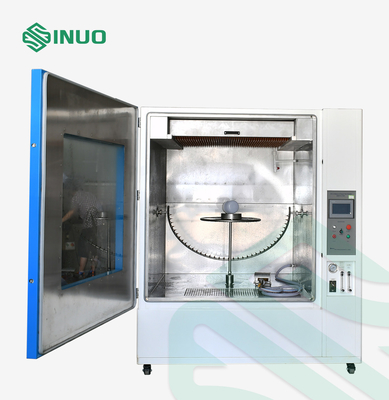

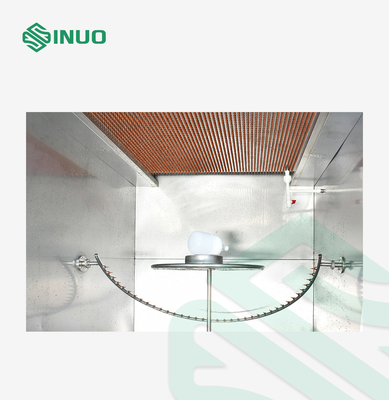

Struktura:Urządzenie składa się z mechanizmu ociekowego, mechanizmu oscylacyjnego, elektrycznej szafy sterowniczej i gramofonu.Ociekacz jest przymocowany do górnej części komory.Mechanizm oscylacyjny jest zainstalowany wewnątrz komory wewnętrznej, a lewy i prawy koniec rury oscylacyjnej są przymocowane do bocznej ścianki komory wewnętrznej.Jest stół obrotowy o prędkości obrotowej 1 obr/min, używany do testu IPX1 ~ IPX4;Z blokiem podtrzymującym próbki 15°, używanym do testu IPX2;wysokość stołu obrotowego można regulować ręcznie, dopasowując odległość 200mm od igły do ​​próbki.Sprzęt testowy jest wyposażony w urządzenie do czyszczenia filtra wody, aby zapobiec zablokowaniu otworków.Cały ten system przyjmuje strukturę typu komory.

Aplikacja:Aby zweryfikować działanie ochronne obudowy dla produktów elektronicznych i elektrycznych, samochodów, części motocyklowych, sprzętu gospodarstwa domowego, uszczelek i lamp pod wodą kapiącą o stopniu IPX1 i IPX2 oraz spryskiwaniem i rozpryskiwaniem wody o stopniu IPX3 i IPX4.

Zasada:Upewnij się, że prędkość kapania lub rozpylania osiąga standardową wymaganą wartość, kontrolując przepływ wody, sprzęt testowy może wytwarzać równomierny przepływ kropli wody na całej powierzchni obudowy (IPX1 i IPX2) lub wykonać obudowę próbki rozpryskiwać we wszystkich kierunkach (IPX3 i IPX4).

Parametry techniczne
