IPX3 IPX6 Komora do testowania rozpylania wody Komora do testowania dyszy z kodem IP

IEC 60529 IPX3 do IPX6 Dysza do rozpylania wody w komorze do testowania kodu IP

Przestrzegane normy i klauzule

IEC60529:2013 „Stopnie ochrony zapewniane przez obudowę (kod IP)” IP5 i IP6

Przegląd sprzętu

Użyj środowiska:

Zasilanie: AC220V±5%/50Hz, 10KVA lub zgodne z lokalnymi wymaganiami dotyczącymi zasilania klienta.

Miejsce użytkowania: temperatura 15-35°C, wilgotność względna 25%-75%, ciśnienie atmosferyczne 86 ~ 106kpa (860 mbar -1060 mbar), powinno być wyposażone w oświetlenie i wodoodporny wyłącznik (lub gniazdo) być płaskie, a funkcja pobierania i odprowadzania wody powinna być dobra.

Źródło wody: czysta woda lub woda z kranu bez zanieczyszczeń, wyposażona w filtr do czyszczenia wody.

Próbki i ograniczenia:Produkty elektryczne i elektroniczne, samochody, części motocyklowe, sprzęt AGD, produkty komunikacyjne, oświetlenie zewnętrzne i urządzenia sygnalizacyjne itp.

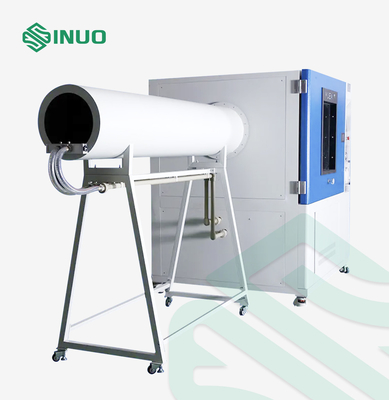

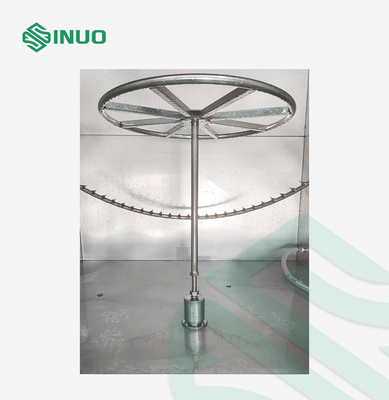

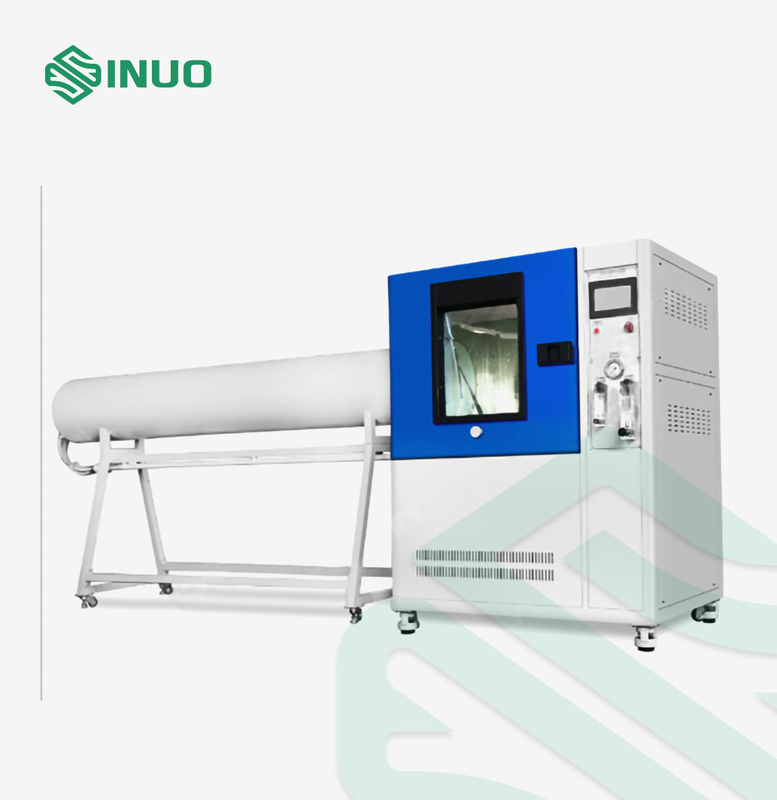

Struktura:Sprzęt testowy składa się z obudowy, mechanizmu zraszającego wodą z rurą oscylacyjną, mechanizmu zraszania wodą, tunelu, elektrycznej szafy sterowniczej i stołu obrotowego.Mechanizm oscylacyjny jest zainstalowany w środku komory wewnętrznej, dwa końce są zamocowane na ścianach bocznych komory wewnętrznej.Mechanizm zraszania wodą znajduje się po lewej stronie i jest połączony z komorą wewnętrzną poprzez długi tunel, który zapewnia odpowiednią odległość pomiędzy dyszą a próbką.Próbkę umieszcza się na stole obrotowym, który jest wprawiany w ruch obrotowy przez silnik napędzany z prędkością obrotową 1 obr/min, aby obudowa próbki była rozpryskiwana we wszystkich kierunkach lub rozpryskiwana ze wszystkich praktycznych kierunków;a wysokość stołu obrotowego można regulować ręcznie, aby dopasować testową odległość od igły do ​​próbki.Cały ten system jest wyposażony w urządzenie do czyszczenia filtracji wody, aby zapobiec zablokowaniu otworków.A system testowy przyjmuje strukturę typu komory.

Aplikacja:Aby zweryfikować działanie ochronne obudowy dla produktów elektronicznych i elektrycznych, samochodów, części motocyklowych, sprzętu gospodarstwa domowego, uszczelek i lamp pod natryskiwaniem i rozpryskiwaniem wody o stopniu IPX3 i IPX4 oraz strumieniem wody o stopniu IPX5 i IPX6.

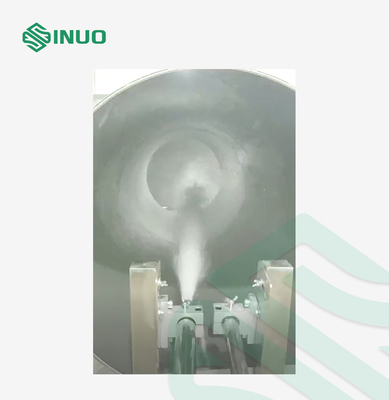

Zasada:Upewnić się, że strumień wody i prędkość strumienia wody osiągnęły standardową wymaganą wartość, kontrolując przepływ wody, spryskując obudowę próbki we wszystkich kierunkach lub spryskując ją ze wszystkich praktycznych kierunków.

Parametry techniczne
