Sprzęt do testowania wnikania wody IPX1 IPX8 System testowania ochrony przed wnikaniem

IEC 60529 IPX1 do IPX8 Ochrona przed wnikaniem wody System testowy

Zgodne standardy i klauzule

IEC 60529:2013 „Stopnie ochrony zapewniane przez obudowę (kod IP)” IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7,IPX8

Przegląd wyposażenia

Próbki i ograniczenia:Produkty elektryczne i elektroniczne, samochody, części do motocykli, sprzęt gospodarstwa domowego, produkty komunikacyjne, oświetlenie zewnętrzne i urządzenia sygnalizacyjne itp.

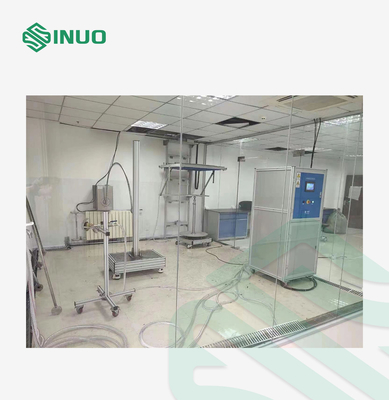

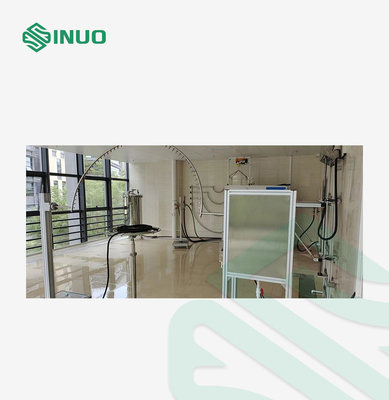

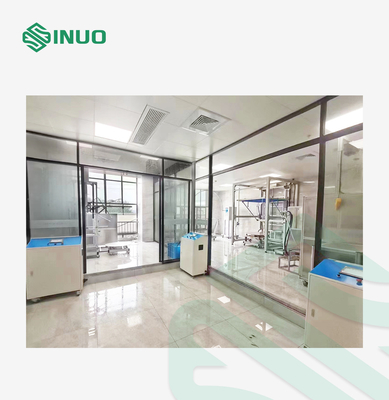

Struktura:Sprzęt testowy składa się z mechanizmu kroplowego, mechanizmu oscylacyjnego, mechanizmu strumienia wody, zbiornika zanurzeniowego, elektrycznej szafy sterowniczej i stołu obrotowego.Wspornik skrzynki ociekowej jest wiszący na ścianie i wyposażony w funkcję zapobiegającą upadkowi, która może być automatycznie sterowana przez silnik.Jeden koniec mechanizmu oscylacyjnego jest zamontowany na ścianie, a drugi koniec mechanizmu oscylacyjnego jest zamocowany na wsporniku podłogowym, rura jest wprawiana w oscylację przez napędzanie silnika.Dysza jest zamocowana na wsporniku stojaka podłogowego.Zbiornik na wodę i elektryczna część sterująca są zintegrowane, podnoszenie kosza na próbki jest napędzane elektrycznym wciągnikiem.Prędkość obrotowa stołu obrotowego jest regulowana, używana do testu IPX1 ~ IPX6 i może być przechylona o 15 °, używana do testu IPX2.Sprzęt testowy jest wyposażony w urządzenie do czyszczenia filtra wody, aby zapobiec blokowaniu otworów.Cały ten system przyjmuje strukturę typu otwartego.

Aplikacja:

Weryfikacja skuteczności ochronnej obudowy produktów elektronicznych i elektrycznych, samochodów, części motocyklowych, sprzętu gospodarstwa domowego, uszczelek i lamp pod:

Kapiąca woda w stopniu IPX1 i IPX2

Rozpylanie i rozpryskiwanie wody o stopniu ochrony IPX3 i IPX4.

Strumienie wody o stopniu ochrony IPX5 i IPX6

Tymczasowe zanurzenie w wodzie o stopniu ochrony IPX7

Ciągłe zanurzenie w wodzie o stopniu ochrony IPX8

Zasada:Upewnij się, że prędkość kapania, rozpylania wody lub strumienia wody osiąga standardową wymaganą wartość, kontrolując przepływ wody i osiąga równoważne ciśnienie, kontrolując głębokość zanurzenia próbki w wodzie, wytwarzaj równomierny przepływ wody lub ciśnienie na całej obszar obudowy.

Użyj środowiska:

Zasilanie: AC380V ± 5%/50Hz, 15KVA lub zgodne z lokalnymi wymaganiami dotyczącymi zasilania klienta.

Miejsce użytkowania: temperatura 15-35°C, wilgotność względna 25%-75%, ciśnienie atmosferyczne 86 ~ 106kpa (860 mbar -1060 mbar), powinno być wyposażone w oświetlenie i wodoodporny wyłącznik (lub gniazdo), podłoże musi być płaska, a funkcja poboru i odprowadzania wody powinna być dobra.

Źródło wody: czysta woda lub woda z kranu bez zanieczyszczeń, wyposażona w filtr czyszczący wodę.

Parametry techniczne

1. Elektryczna szafka sterownicza i zbiornik zanurzeniowy w wodzie
Szafa sterownicza elektryczna	Wykrywanie przepływu: sprzężenie zwrotne sygnału elektronicznego przepływomierza Ustawienie przepływu: Ustaw na ekranie dotykowym Sterownik: Mitsubishi PLC Interfejs człowiek-maszyna: 7-calowy, kolorowy ekran dotykowy Funkcja sterowania: stały dopływ wody, stały dopływ wody pod ciśnieniem, pionowa kontrola deszczu kroplowego, kontrola oscylującego deszczu, kontrola strumienia wody i strumienia, ciągła kontrola zanurzenia, kontrola obrotu obrotnicy, kontrola czasu testu itp. Funkcja ochrony: ochrona przed wyciekiem, ochrona przed przeciążeniem, ochrona przed zwarciem
Zakres zastosowania	Zaopatrzenie w wodę i kontrola dla testu IPX1-6, testu tymczasowego zanurzenia IPX7, testu ciągłego zanurzenia IPX
Metoda zaopatrzenia w wodę	Zaopatrzenie w wodę o stałym przepływie, zaopatrzenie w wodę o stałym ciśnieniu
Proces kontroli zaopatrzenia w wodę	Elektroniczny przepływomierz i cyfrowy manometr monitorują aktualne wartości w czasie rzeczywistym po ustawieniu przez użytkownika wartości przepływu i ciśnienia na ekranie dotykowym, dane są wczytywane do PLC poprzez konwersję danych, a następnie prędkość pompy wodnej jest regulowana przez częstotliwość przetwornik.System ma dwa kanały zaopatrzenia w wodę: jeden duży przepływ i jeden mały przepływ.
Duży oddział przepływu	◆ Stosowany do testu silnego strumienia wody IPX5/6 ◆ Zakres przepływu: 10-100 l/min ◆ Dokładność przepływu: ±0,5 l/min ◆ Przepływomierz: przepływomierz turbinowy ◆ Pompa wodna: pompa odśrodkowa ze stali nierdzewnej
Oddział małego przepływu	◆ Stosowany do testu rozpylania wody IPX1/2/3/4 ◆ Zakres przepływu: 1-10 l/min ◆ Dokładność przepływu: ±0,5 l/min ◆ Przepływomierz: mały przepływomierz turbinowy ◆ Pompa wodna: odśrodkowa pompa wodna ze stali nierdzewnej ◆ Zakres ciśnienia: 0,1-3Kg/cm2 ◆ Wyświetlacz ciśnienia: wyświetlacz cyfrowy, za pomocą cyfrowego manometru
Zbiornik zanurzeniowy / zbiornik na wodę	◆ Może być stosowany do zaopatrzenia w wodę w teście IPX1-6 oraz w teście zanurzeniowym IPX7 i IPX8 ◆ Objętość: 500L ◆ Rozmiar zbiornika: W600mmXD600mmXH1400mm ◆ Okno obserwacyjne: okno ze szkła hartowanego ◆ Rozmiar okna obserwacyjnego: W200mmXH1250mm ◆ Głębokościomierz: skala ze stali nierdzewnej ◆ Długość skali: 1300mm, rozdzielczość 1mm ◆ Kontrola poziomu: wyłącznik pływakowy + rurka przelewowa
Rurociąg wodociągowy	Zaopatrzenie w wodę systemu jest rozprowadzane do każdego urządzenia przez węże PVC zgodnie z układem terenu, kontrolowane przez elektromagnetyczny zawór wodny oddzielnie dla każdego urządzenia.Rurociąg doprowadzający wodę jest zainstalowany z zaworem spustowym.Po zakończeniu testu woda w fajce wodnej jest automatycznie usuwana.
Filtr	Obudowa ze stali nierdzewnej, drobny element filtrujący
Ochrona bezpieczeństwa	Zabezpieczenie kolejności faz, zabezpieczenie przed wyciekiem, zabezpieczenie przed niedoborem wody, zabezpieczenie nieprawidłowe
2. Pionowe urządzenie do testowania kroplówki IPX1/2
Obszar kroplówki	WD = 1000 × 1000 mm, inne rozmiary można dostosować
Wysokość kropli	Odległość igły od próbki wynosząca 200 mm jest automatycznie mierzona przez czujnik podczerwieni
Prędkość kapania / przepływ wody	1+0,5 0 mm/min lub 3+0,5 0 mm/min przełączane, opady są sterowane cyfrowo
Otwór igły	Φ0,4 mm
Rozstaw otworów kroplowych	20 mm × 20 mm
Podnoszenie pojemnika na kroplówki	Napędzany silnikiem, regulowany w zakresie 1100-1800 mm, prowadnica śrubowa zapewnia płynne podnoszenie i samoblokowanie
Czas na test	0-99,9 min, można ustawić

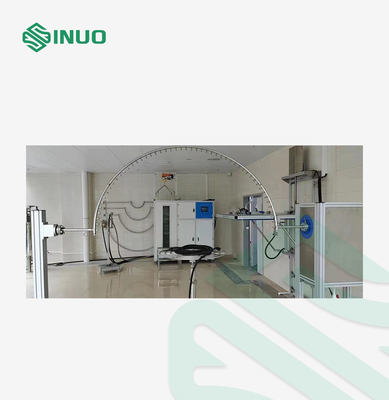

3. Urządzenie do testowania strumienia wody z rurkami oscylacyjnymi IPX3/4
Promień rury oscylacyjnej	R200, R400, R600, R800, R1000, R1200, R1400, R1600mm są opcjonalne, wykonane ze stali nierdzewnej
Otwór igły	Φ0,4 mm
Dystrybucja otworów natryskowych	IPX3: na łuku 60° po obu stronach punktu środkowego (120°) IPX4: na całym 180° półkola Rozstaw otworów: 50mm
Przełączanie IPX3/4	Przełączanie poprzez zmianę określonej liczby igieł nieprzelotowych lub przelotowych
Kąt oscylacji	IPX3:120°(±60°);IPX4:350°(±175°)
Prędkość oscylacyjna	IPX3:4s /cykl (2×120°); IPX4:12s/cykl (2×350°);
Przepływ wody	Regulacja 1-10 l/min
Czas na test	0,01S ~ 99,9 min, można ustawić
4. Ręczna dysza do rozpylania wody IPX3/4
Parametry dyszy natryskowej	Średnica zewnętrzna: Ф102mm, średnica sferyczna: SФ75,5mm, 1 otwór w środku, 2 wewnętrzne koła po 12 otworów w skoku 30°, 4 zewnętrzne koła po 24 otwory w skoku 15°, razem 121 otworów Ф0,5mm, wykonane z mosiądz.
Przepływ wody	10 l/min ± 5%, przepływomierz jest regulowany ręcznie za pomocą rotametru, przepływomierz elektroniczny może być opcjonalny
Ciśnienie	50 ~ 150Kpa, zakres pomiaru manometru: 0 ~ 0,25 MPa
Poruszająca się tarcza	Wykonany z aluminium, może być odpinany
Kierunek rozpylania wody	Kąt rozpylania wody można regulować, dysza natryskowa IPX 3 i 4 ma takie samo wsparcie jak dysza węża IPX 5 i 6
Czas trwania testu	0,01S ~ 99,9 min, można ustawić
5. Ręczna dysza wodna IPX5/6
Parametry dyszy węża	IPX5: Ф6,3 mm;IPX6: Ф12,5 mm
Przepływ wody	IPX5: 12,5 ± 0,625 l/min;IPX6: 100 ± 5 l/min, przepływomierz można regulować ręcznie za pomocą rotametru, przepływomierz elektroniczny może być opcjonalny
Odległość od dyszy do powierzchni obudowy	2,8 m ((odległość od dyszy do środkowej powierzchni stołu obrotowego, standard wymaga 2,5-3 m)
Kierunek strumienia wody	Kąt rozpylania wody można regulować
Metoda mocowania dyszy	Dysza wężowa IPX 5 i 6 oraz dysza natryskowa IPX 3 i 4 są zamocowane na tym samym wsporniku
Ciśnieniomierz	Można wyświetlić 0 ~ 0,25 MPa
Czas trwania testu	0,01 S ~ 99,9 min, można ustawić
6. Tymczasowa komora zanurzeniowa IPX7
Rozmiar i objętość komory	Rozmiar komory wewnętrznej: WDH=600*600mm*1400mm,500L
Najwyższa głębokość wody testowej	1200mm, z podziałką, rozdzielczość podziałki: 1mm
Rozmiar koszyka	Kosz wiszący ze stali nierdzewnej: WD=500×500mm
Kontrola podnoszenia	Sterowany elektrycznym wciągnikiem
Czas trwania testu	Sterowanie ręczne
Okno obserwacyjne	Okno ze szkła hartowanego, rozmiar okna: W200mmXH1200mm
7. Pojemnik do ciągłego zanurzenia IPX8
Metoda operacji	Wstępnie ustawione parametry, automatyczne zwiększanie ciśnienia, automatyczne obniżanie ciśnienia
Rozmiar kontenera	Rozmiar wewnętrzny: Ф600×1200mm, całość: WDH=800×980mm×1850mm
Zakres badania głębokości wody	0-50m
Zakres regulacji odpowiadający ciśnieniu powietrza	0-0,5 MPa, może być automatycznie regulowany przez czujnik ciśnienia, dokładność: 0,001 MPa
Ciśnienie wylotowe zaworu bezpieczeństwa	0,55 MPa
Czas trwania testu	0-9999 min
8. Gramofon
Średnica	Φ600mm
Prędkość obrotowa	1r/min
Nośność	≤50 kg
Inne funkcje	Wodoodporny, odchylany o 15°, z podnoszoną ramą nośną
