IEC 60529 Sprzęt do testowania ochrony przed wnikaniem wody IPX1 IPX6 Komora wilgoci

IEC 60529 IPX1 do IPX6 Komora do badania wilgoci przed wnikaniem wody

Przestrzegane normy i klauzule

IEC60529:2013 „Stopnie ochrony zapewniane przez obudowę (kod IP)” IPX1, IPX2, IPX3, IPX4, IPX5 i IPX6

Przegląd sprzętu

Użyj środowiska:

Zasilanie: AC220V±5%/50Hz, 10KVA lub zgodne z lokalnymi wymaganiami dotyczącymi zasilania klienta.

Miejsce użytkowania: temperatura 15-35 ° C, wilgotność względna 25%-75%, ciśnienie atmosferyczne 86 ~ 106kpa (860 mbar -1060 mbar), powinno być wyposażone w oświetlenie i wodoodporny wyłącznik wycieku (lub gniazdo), uziemienie musi być płaskie, a funkcja pobierania i odprowadzania wody powinna być dobra.

Źródło wody: czysta woda lub woda z kranu bez zanieczyszczeń, wyposażona w filtr do czyszczenia wody.

Próbki i ograniczenia:Produkty elektryczne i elektroniczne, samochody, części motocyklowe, sprzęt AGD, produkty komunikacyjne, oświetlenie zewnętrzne i urządzenia sygnalizacyjne itp.

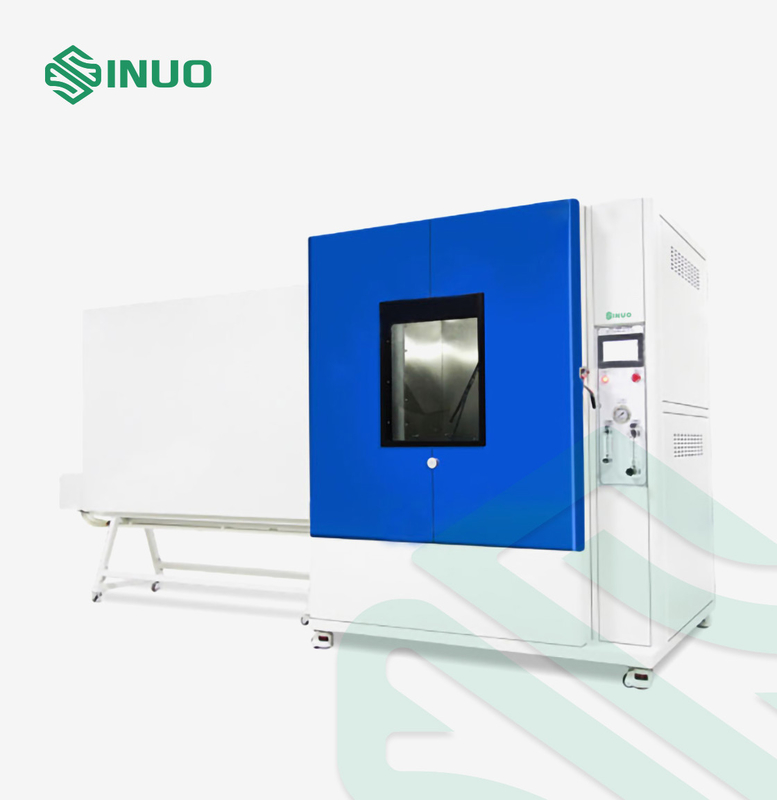

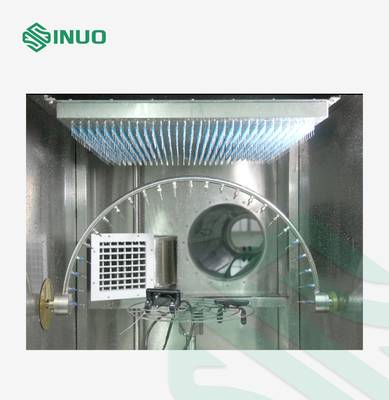

Struktura:Sprzęt testowy składa się z podwozia, pionowego mechanizmu kroplowego, mechanizmu rozpylania wody z oscylującą rurką, mechanizmu rozpylania wody, tunelu, elektrycznej szafy sterowniczej i stołu obrotowego.Mechanizm ociekowy pionowy jest zamontowany na górze komory wewnętrznej.Mechanizm oscylacyjny jest zainstalowany w środku komory wewnętrznej, dwa końce są zamocowane na bocznych ścianach komory wewnętrznej.Mechanizm natryskowy znajduje się po lewej stronie i jest połączony z komorą wewnętrzną poprzez długi tunel, który zapewnia odpowiednią odległość pomiędzy dyszą a próbką.Próbka jest umieszczana na talerzu obrotowym, talerz obrotowy jest obracany przez silnik napędzany z prędkością obrotową 1 obr/min dla testów IPX1 ~ IPX6, aby obudowa próbki była rozpryskiwana we wszystkich kierunkach lub spryskiwana ze wszystkich praktycznych kierunków ;a wysokość stołu obrotowego można regulować ręcznie, aby dopasować testową odległość od igły do ​​próbki.Cały ten system jest wyposażony w urządzenie do czyszczenia filtracji wody, aby zapobiec zablokowaniu otworków.A system testowy przyjmuje strukturę typu komory.

Aplikacja:

Aby zweryfikować działanie ochronne obudowy dla komponentów produktów elektronicznych i elektrycznych, samochodów, części motocyklowych, sprzętu AGD, uszczelek i lamp pod:

Woda kapiąca w stopniu IPX1 i IPX2

Zraszanie wodą i rozpryskiwanie w stopniu IPX3 i IPX4.

Dysze wodne o stopniu IPX5 i IPX6

Zasada:Upewnij się, że prędkość kropli wody, strumienia wody lub strumienia wody osiągnęły standardową wymaganą wartość, kontrolując przepływ wody i uzyskaj równoważne ciśnienie, kontrolując głębokość próbki zanurzonej w wodzie, wytwarzaj równomierny przepływ wody lub ciśnienie w całym obszar obudowy.

Parametry techniczne

1. Mechanizm ociekowy w pionie
Obszar kroplówki	WD = 600 × 600 mm, inne rozmiary można dostosować
Wysokość kroplówki	Odległość igły od próbki 200 mm uzyskuje się poprzez regulację wysokości stołu obrotowego lub podniesienie próbki
Szybkość kroplówki (Przepływ wody)	Regulacja 1+0,5 0 mm/min lub 3+0,5 0 mm/min
Otwór otworkowy igły	Φ0.4mm
Rozstaw otworów kroplowych	20mmx20mm
Pozycja skrzynki ociekowej	Umieszczona w górnej części komory wewnętrznej, stała
2.Mechanizm zraszania wodą z rurką oscylacyjną
Rurka oscylacyjna	R400, R200 są opcjonalne, wykonane ze stali nierdzewnej
Otwór otworkowy igły	Φ0.4mm
Dystrybucja otworów natryskowych	IPX3: na łuku 60° po obu stronach punktu środkowego (120°) IPX4: na całym 180 ° półkola Rozstaw otworów: 50mm
Przełączanie IPX3/4	Przełączanie poprzez zmianę określonej liczby igieł do otworów nieprzelotowych lub igieł do otworów przelotowych
Kąt oscylacyjny	IPX3:120°(±60°)； IPX4:350°(±175°)
Prędkość oscylacyjna	IPX3:4s /cykl(2×120°); IPX4:12s /cykl(2×350°);
Przepływ wody	Regulowany 1-10L/min
3. Mechanizm natrysku wodą
Kierunek strumienia wody	Poziomy
Średnica wewnętrzna dyszy	IPX5: Ф6,3 mm；IPX6:Ф12,5 mm
Ocena dostawy	IPX5: 12,5 ± 0,625 l/min;IPX6: 100 ± 5 l/min, przepływomierz jest regulowany ręcznie za pomocą rotametru
Odległość od dyszy do powierzchni obudowy	2,8m ((Odległość od dyszy do środkowej powierzchni obrotnicy, standardowo wymaga 2,5-3m)
Metoda mocowania dyszy	Mocowanie mechaniczne
4. Ogólne
Ciśnieniomierz	0 ~ 0,25 MPa, może być wyświetlany
Czas trwania testu	0,01 S (99.9 min, można ustawić)
Obrotnica	Średnica: 400mm;prędkość obrotowa: 1r/min, może zatrzymać się pod 4 kątami, wysokość podnoszenia: 350-600mm, nośność łożyska: ≤50kgs
Materiał komory	Komora wewnętrzna i tunel wykonane są ze stali nierdzewnej
System obiegu wody	Test jest przetwarzany w komorze, sprzęt posiada wbudowany zbiornik na wodę, woda może być poddana recyklingowi.A komora wewnętrzna ma urządzenie do zbierania wody, woda testowa jest automatycznie zbierana do zbiornika na wodę przez podwozie.Wlot wody może być automatycznie sterowany przez zawór pływakowy w zbiorniku wody, system może generować alarmy o alarmie wysokiego i niskiego poziomu wody, co może skutecznie zapobiec uszkodzeniu pompy z powodu braku suchej wody.W pozycji wlotu wody znajduje się również urządzenie filtrujące do czyszczenia.
Ochrona bezpieczeństwa	Ochrona kolejności faz, ochrona przed wyciekiem, ochrona przed brakiem wody, nienormalna ochrona.
