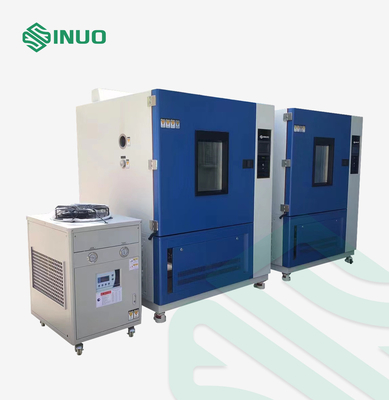

VW 80000 Komora do badania szoku termicznego Sprzęt do badania wody rozpryskowej MBN LV 124-2 K-12

VW 80000 Komora do badania szoku termicznego Sprzęt do badania wody rozpryskowej MBN LV 124-2 K-12

Nazwa marki:	Sinuo
Numer modelu:	SN4421
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	20 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowany standard:

MBN LV 124-2, VW-80000 itp.

Próbka badana:

Komponenty pojazdu

Nominalna objętość wewnętrzna:

800L lub dostosowane

Temperatura ogrzewania:

Temperatura 10°C ~ 120°C

Szybkość ogrzewania:

RT+10°C ~105°C≤15min

Przepływ wody:

3-4 litry na rozprysk / dyszę

Cykl testowy:

Rozpryskiwanie 3s co 30min

temperatura wody:

0-4 ℃

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

20 zestawów/miesiąc

Podkreślić:

Komora do testu szoku termicznego VW 80000

komora do testu szoku termicznego MBN LV 124-2 K-12

komora do testu szoku termicznego VW 80000

Opis produktu

MBN LV 124-2 K-12 Szok termiczny ze sprzętem do testowania wody rozpryskowej

Przestrzegane normy i klauzule

MBN LV 124-2 2013-08 „Podzespoły elektryczne i elektroniczne w samochodach osobowych do 3,5 t – Wymagania ogólne, warunki badań i badania – Część 2: Wymagania środowiskowe” klauzula 9.12 K-12 Szok termiczny z wodą rozpryskową

VW-80000:2009-10 „Podzespoły elektryczne i elektroniczne w pojazdach silnikowych do 3,5t Wymagania ogólne, warunki testowe i testy” klauzula 11.12 K-12 Wstrząs temperaturowy z wodą rozpryskową

ISO16750-4:2006 „Pojazdy drogowe – Warunki środowiskowe i badania sprzętu elektrycznego i elektronicznego – Część 4: Obciążenia klimatyczne” punkt 5.4.2 Próba uderzeniowa wodą lodową.

GB/T28046.4-2011 „Pojazdy drogowe – Warunki środowiskowe i badania sprzętu elektrycznego i elektronicznego – Część 4: Obciążenia klimatyczne” punkt 5.4.2 Próba uderzeniowa wodą lodową.

Przegląd sprzętu

Próbki i ograniczenia:Części elektryczne i elektroniczne samochodowe, wymiary do ustalenia.Ten sprzęt testowy zabrania testowania substancji palnych, wybuchowych i lotnych;badanie składowanych substancji żrących;testy przechowywania biologicznego;badania przechowywania próbek o silnej emisji elektromagnetycznej,.

Aplikacja:Ten test symuluje obciążenie elementu wystawionego na rozpryskiwanie wody, które ma miejsce podczas jazdy przez kałuże.Test służy do sprawdzenia funkcjonowania elementu pod wpływem szokowego chłodzenia wodą.Dzieje się tak podczas jazdy zimą po drogach wodnych.Tryby awarii to mechaniczne pękanie materiałów lub awarie uszczelnień spowodowane różnymi współczynnikami rozszerzalności temperaturowej.

Zasada:Spryskać próbkę podgrzaną do temperatury badania wodą dejonizowaną (0-4°C, woda wodociągowa zawierająca 3% wagowo pyłu Arizona, drobno, zgodnie z ISO 12103-1. Należy zapewnić stałe mieszanie), w temperaturze odległość 300-350 mm od próbki.Czas trwania każdego rozprysku 3 s, a przepływ wody wynosi 3-4 litry na rozprysk/dyszę.Czas przejścia ＜20 s (dla ręcznego przejścia DUT między przechowywaniem temperatury a rozpryskiwaniem) (wymagane tylko przez ISO 16750-4 i GB/T28046.4).

Użyj środowiska:Temperatura otoczenia +25°C, wilgotność względna ≤ 85% RH, a wartość mierzona w warunkach braku próbki w komorze badawczej.

Struktura:Konstrukcja komorowa, ogrzewanie i oddziaływanie wody lodowej zakończone są w dwóch komorach, z przegrodami pośrodku.

Parametry techniczne

Nominalna objętość wewnętrzna	800 L lub można dostosować
Efektywny rozmiar komory wewnętrznej	800 × 800 × 1000 (mm) lub z zastrzeżeniem rzeczywistego projektu
Powierzchnia skrzynki grzewczej	Prawa strona
rozmiar uchwytu próbki	Do ustalenia
Rozmiar zewnętrzny	150012201780(mm) Szer.×Gł.×Wys.lub z zastrzeżeniem rzeczywistego projektu
Waga	500kglub z zastrzeżeniem rzeczywistego projektu
Hałas pracy	≤75db, mierzy się 1 metr od maszyny przed maszyną i 1,2 metra od ziemi
Maksymalna moc	6kWlub z zastrzeżeniem rzeczywistego projektu
Maksymalny prąd	40Alub z zastrzeżeniem rzeczywistego projektu
Zasilacz	AC380V jednofazowy R, N + uziemienie ochronne; dopuszczalny zakres wahań napięcia 10% V; Dopuszczalny zakres wahań częstotliwości 50±0,5 HZ; Zasilacz w trybie TN-S lub zasilacz w trybie TT; Rezystancja uziemienia ochronnego przewodu uziemiającego jest mniejsza niż 4Ω Użytkownik jest zobowiązany do skonfigurowania przełącznika powietrza lub zasilania o odpowiedniej wydajności dla sprzętu w miejscu instalacji, a przełącznik musi być niezależnie sterowany. Gdy sprzęt jest używany do umieszczenia próbki mocy w pudełku, przykładowy zasilacz powinien korzystać z zewnętrznego źródła zasilania, a zasilacz maszyny nie powinien być używany bezpośrednio;
Zakres temperatury ogrzewania	Rt 10 °C ~ 120 °C, można ustawić
Szybkość ogrzewania	RT+10°C ~105°C≤15min
Przepływ wody	3-4 litry na rozprysk / dyszę

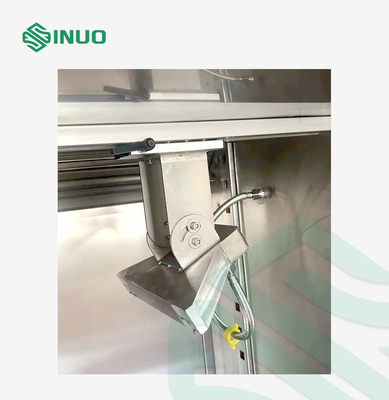

Dysza rozpryskowa	Wykonane zgodnie z rysunkiem 31 MBN LV 124-2 (lub rysunkiem 38 VW8000 itp.) Jeśli szerokość badanego urządzenia jest znacznie większa niż szerokość rozprysku pojedynczej dyszy rozpryskowej, wiele dysz rozpryskowych należy ustawić w rzędzie, aby rozpryskiwać wodę do badanego urządzenia
Tryb powitalny	Dysza natryskowa DUT poziomo
Temperatura wody rozpryskowej	0-4 ℃, sprężarka chłodnicza + pompa wody mieszającej
Medium testowe na rozpryskiwanie	Woda z kranu zawierająca 3%.Pył z Arizonywagowo, drobno, zgodnie z ISO 12103-1.Należy zapewnić stałe mieszanie.
Odległość dyszy do DUT	300~350mm
Liczba próbek, które można umieścić	Pojedynczy lub Wielokrotny [całkowity rozmiar mieści się w zakresie W × H × D300 × 400 × 500 (mm)]
Cykl testowy	Rozpryskiwanie 3s co 30min.Czas cyklu można ustawić, jak pokazano na rysunku 30 MBN LV 124-2 lub rysunku 37 w VW8000 itp.
Liczba cykli	100, można ustawić

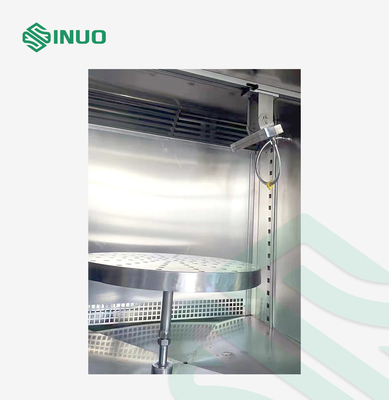

Układ dysz	Ułożone po lewej stronie komory wewnętrznej, skierowane w stronę próbki
Utrwalanie próbki testowej	Zamocowany na ramie montażowej w komorze, kierunek jest taki sam jak kierunek załadunku.
Struktura komory	Materiał komory wewnętrznej: stal nierdzewna SUS316 # o grubości 1,2 mm; Materiał komory zewnętrznej: stal nierdzewna SUS304 # o grubości 1,0 mm; Skrzynia nadmuchowa grzewcza: stal nierdzewna SUS304 # o grubości 1,0 mm, wewnątrz i na zewnątrz dwie warstwy, z materiałem termoizolacyjnym pośrodku, umieszczonym po prawej stronie komory testowej.; Skrzynka kontrolna i komora testowa są integralne; Rozpylona woda jest odzyskiwana na dnie komory testowej; Dysza rozpylająca znajduje się po lewej stronie komory badawczej i jest zamocowana z jednej strony; Dno komory testowej jest przyspawane do konstrukcji siatkowej za pomocą stalowych kanałów, górna powierzchnia jest pokryta stalową płytą do montażu podwozia ramy montażowej próbki i systemem ogrzewania nadmuchowego z otwartym otworem po prawej stronie komory testowej.

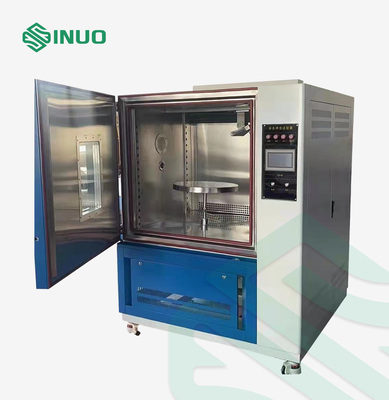

Drzwi komory	Drzwi jednoskrzydłowe Uchwyt przeciwwybuchowy Przezroczyste okno mgły Wycieraczka do szyb
Okno obserwacyjne	Znajduje się na drzwiach, wymiary 600x600mm
Oświetlenie	Oświetlenie wewnętrzne
Panel sterowania	Sterowanie interfejsem człowiek-maszyna, wyłącznik zasilania, przełącznik oświetlenia, rezerwowy 7-calowy interfejs człowiek-maszyna;
Szafa sterownicza dystrybucji zasilania	Całkowity wyłącznik mocy, kontroler interfejsu człowiek-maszyna, tablica rozdzielcza zasilania, wentylator chłodzący, zabezpieczenie przed przegrzaniem, pompa wodna.
System odzyskiwania wody	Użyj dolnego cyklu recyklingu, aby osiągnąć oszczędność wody
System zaopatrzenia w wodę błotną	Stal nierdzewna SUS316 # służy do wytwarzania zbiornika na wodę z błota, a urządzenie do mieszania wody z błotem przeciw krystalizacji, pompa wodna do wody z błota i urządzenie do regulacji ciśnienia w rurze wodociągowej są zapewnione w celu zapewnienia stałego zasilania prądem stałym rozpylać.
Dodatek do wody błotnej	Przygotowaną błotnistą wodę można ręcznie wprowadzić bezpośrednio do zbiornika błota.
System czyszczenia rur	Aby zapobiec zatykaniu się gruntu w rurociągu, dopływ wody zostanie automatycznie uruchomiony po teście, a grunt w rurociągu zostanie oczyszczony.Profesjonalny elektrozawór doprowadzający czystą wodę.
Zaopatrzenie w wodę	Bezpośrednio podłączony do wodociągu, wymagane ciśnienie zasilania wodą ≥ 2kgf / cm2
Elektryczny system sterowania
Kontroler	Kontroler ekranu dotykowego LCD Podzielony na cykl ogrzewania, cykl natrysku, działanie pompy, działanie czyszczące itp.
System chłodzenia	Korzystanie ze sprężarki France Tecumseh
Komunikacja	Może być używany jako system monitorowania i zdalnego sterowania do rejestrowania danych testowych
Tryb pracy	Tryb programu / tryb ustawień
Tryb ustawień	Chiński/angielski interfejs, wprowadzanie dotykowe
kontrola działania	Operacja zewnętrzna zatrzymuje złącze sygnału przełącznika, po włączeniu zasilania wystarczy zewrzeć złącze, aby nakazać kontrolerowi wykonanie lub zatrzymanie akcji
Ochrona bezpieczeństwa
Pompa natryskowa	Zabezpieczenie przed przeciążeniem, zabezpieczenie przed zwarciem
Moc	Ochrona przed wyciekiem, przeciążeniem i zwarciem
Silnik mieszający	Zabezpieczenie przed przeciążeniem, zabezpieczenie przed zwarciem
Wymagania dotyczące środowiska przechowywania	Temperatura otoczenia powinna być utrzymywana w zakresie 0 °C ~ +35 °C
Wymagania dotyczące miejsca instalacji	Panele lewej i prawej ściany komory badawczej nie powinny znajdować się w odległości mniejszej niż 800 mm od ściany, a odległość od ściany przedniej do ściany nie powinna być mniejsza niż 1000 mm.Proszę potwierdzić, czy sprzęt może wejść do drzwi lub przejścia, windy itp., aby nie wpływać na postęp projektu.
Tryb transportu	Transport całej maszyny

Pytania i Odpowiedzi

P: Co to jestEfektywny rozmiar komory wewnętrznej dla tego urządzenia?
Odp.: można dostosować

P: Jaki jest system odzyskiwania wody dla tego urządzenia?
Odp .: Wykorzystuje dolny cykl recyklingu, aby osiągnąć oszczędność wody.
