Sprzęt do testowania akumulatorów litowo-jonowych EV Sprzęt do testowania wibracji ogniw UL 2580

UL 2580 Elektryczny sprzęt do testowania wibracji ogniw litowo-jonowych w pojazdach drogowych

Przestrzegane normy i klauzule

UL 2580:2020 NORMA BEZPIECZEŃSTWA Baterie do użytku w pojazdach elektrycznych Załącznik B2.1 i Załącznik B3.6

IEC60335-2-24:2012klauzula 21.101

IEC 62133-2012punkt 7.2.2

GB/T31485,EN,UN38.3,UL 2054,QC/T 744-2006,QC/T 743-2006

Przegląd sprzętu

Próbka i ograniczenia:Akumulator, akumulator, kompresor do lodówki, kompresory chłodnicze do wszystkich typów klimatyzatorów samochodowych na czynniki chłodnicze z R134a, kompresor elektryczny, tłumik samochodowy, rura wydechowa samochodu, deska rozdzielcza samochodu, montaż garażu samochodowego, świetlik samochodowy, klimatyzator samochodowy.

Aplikacja:Służy do badania wibracyjnego wszelkiego rodzaju detali, parametry detalu takie jak np. chłodzenie sprężarek, moc wejściowa, hałas itp. po teście nie mogą przekroczyć standardowych wymagań.

Zasada testu: Przewód zasilający porusza się pod wpływem pola magnetycznego siły elektromagnetycznej.Kiedy dynamika w elektromagnetycznej platformie wibracyjnej jest generowana magnetycznie przez sygnały prądu przemiennego, generowany jest ruch wibracyjny.

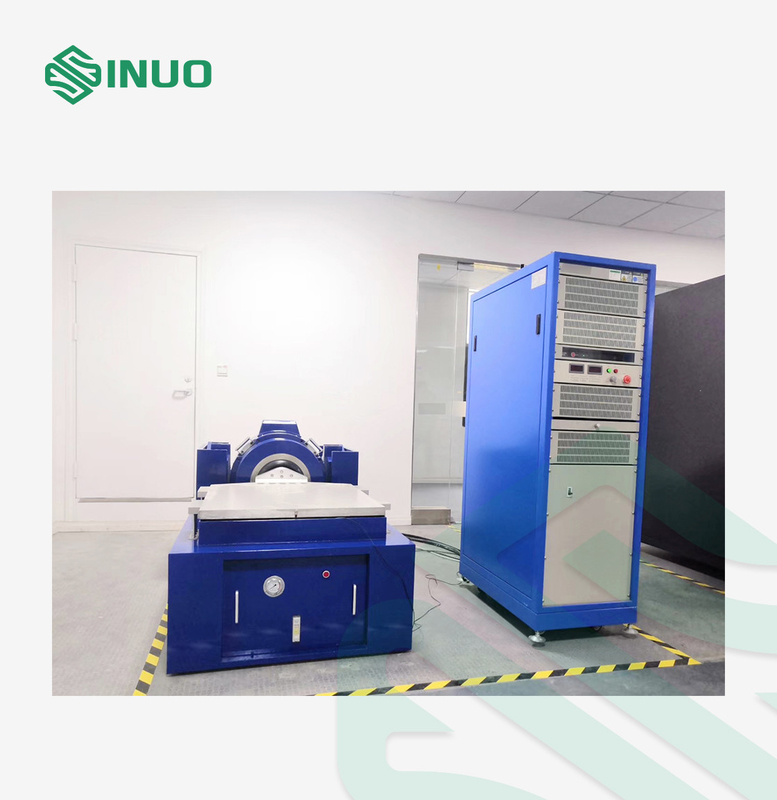

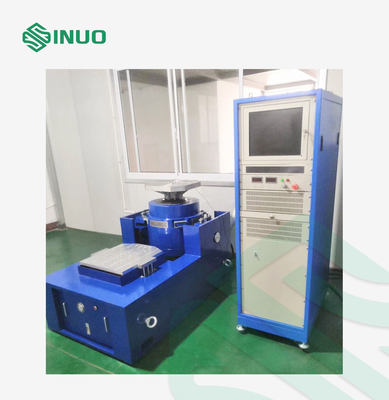

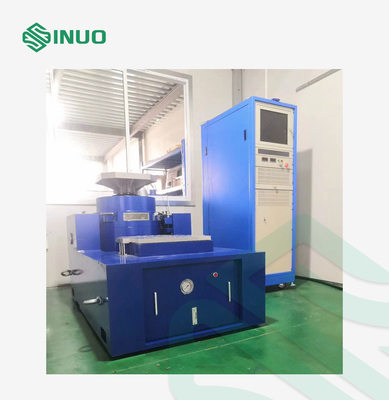

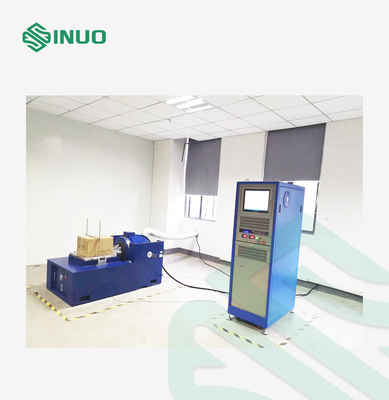

Struktura:System testów wibracyjnych składa się z czterech części: stołu do testów wibracyjnych, wzmacniacza mocy, sterownika i wentylatora chłodzącego.

1. Stół wibracyjny: ruch: Najważniejszą częścią elektrycznej sceny wibracyjnej jest dynamika i jest to system aktywności.Jak działa dynamika?Jest on umieszczony w roboczej szczelinie powietrznej generowanej przez pierścień napędowy w pierścieniu napędowym, dzięki czemu cewka napędowa może być zasilana przez swobodne wibracje w górę iw dół.To jest praca koła dynamicznego.

2. Cewka magnetyczna: elektryczna cewka wzbudzenia stołu wibracyjnego jest podzielona na górną i ekscytującą kontynuację, oba składają się z dwóch wzajemnie prostopadłych pól magnetycznych wraz z dynamiką, cewka jest cięta w celu wytworzenia indukcji magnetycznej w przypadku energetyzacja.Stół wibracyjny jest wyłączną siłą wymaganą do wzajemnego cięcia między dynamiką a wzbudzeniem.

3. Część wzmacniacza mocy: Wzmacniacz mocy jest ważną częścią systemu testowania wibracji elektrycznych, wydajność i dopasowanie stołu wibracyjnego jest bezpośrednio związane z ogólną wydajnością systemu testowania wibracji.Rozwój wzmacniacza mocy doświadczył trzech generacji: elektronicznego wzmacniacza lampowego, tranzystorowego liniowego wzmacniacza mocy, wzmacniacza lampowego przełącznika.Elektroniczny wzmacniacz lampowy jest obecnie rzadko używany, sprawność konwersji tranzystorowego liniowego wzmacniacza mocy wynosi zwykle tylko około 50%, podczas gdy inna energia jest konwertowana na energię cieplną, nie tylko niska sprawność konwersji, ale także rozpraszanie ciepła jest dużym problemem , wzmacniacz mocy lampy przełączającej przyjmuje lampę mocy pola, straty są bardzo małe, wydajność wynosi ponad 90%, nasz wzmacniacz mocy lamp przełączających wynosi obecnie ponad 95%.

4. Zasada działania wzmacniacza mocy: trójfazowy prąd przemienny jest izolowany od transformatora częstotliwości mocy, zasilanie trójfazowego filtra pełnego mostka, a następnie uzyskuje się niskopasmowe źródło zasilania DC do transformatora mostkowego H przez kondensator filtrowanie, fala napięcia wyjściowego jest wyprowadzana na stół wibracyjny po normalnej formie i dławieniu w trybie wspólnym.

5. Jednostka sterująca: Nasz podstawowy produkt Kontroler wibracyjny serii Venzo to doskonały kontroler, który jest opłacalny, umożliwia sterowanie wszelkiego rodzaju stołami wibracyjnymi (stół wibracyjny elektryczny lub hydrauliczny itp.).Przyjęcie międzynarodowego zaawansowanego algorytmu ramki DSP i sterowania, 32-bitowy zmiennoprzecinkowy procesor DSP 450 MHz, wysokowydajny 24-bitowy ADC, zakres dynamiki do 130 dB 32, zapewniają niezawodną jakość sterowania.Jednocześnie przyrząd może zapewnić najbardziej wszechstronny moduł oprogramowania do kontroli wibracji, w tym: losowe, sinusoidalne, klasyczne uderzenie, wyszukiwanie rezonansu i rezydentne, sterowanie widmem reakcji na uderzenie, losowe sinusoidalne, sinusoidalne plus sinusoidalne, losowe plus losowe, długie referendum falowe i inne funkcje pomocnicze.Każdy moduł funkcjonalny zapewnia podstawowe funkcje i funkcje opcjonalne, użytkownicy mogą dostosować żądaną funkcję zgodnie ze swoimi wymaganiami.Prosta obsługa, bogata funkcja sterowania, ulepszona funkcja analizy i raportowania, łatwa aktualizacja sprzętu i sprzętu oraz wysoka niezawodność, dzięki czemu kontroler wibracji naszej firmy jest opłacalny.

Użyj środowiska:

1. Trójfazowe zasilanie systemu zasilania: AC380V±10%/50Hz 30KW

2. Zakres temperatur: 0 ℃ 40 ℃

3. Zakres wilgotności: 0-90%, nie ujawniony

4. Miejsce instalacji powinno być płaskie, bez gazów żrących, mniej kurzu, najlepiej mieć jedną klimatyzację.

5. System do badań wibracyjnych musi być wyposażony w przeznaczone do tego laboratorium podłoże.Rezystancja uziemienia jest mniejsza niż 4Ω.

6. Użytkownicy powinni przygotować odpowiednie rozrzutniki, wózek widłowy.

Parametry techniczne
