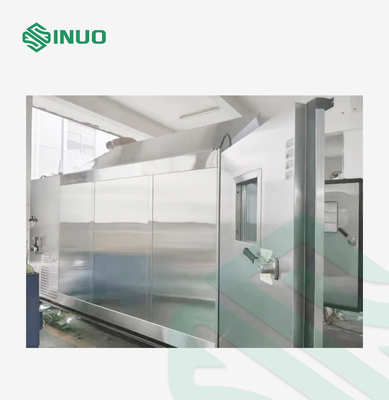

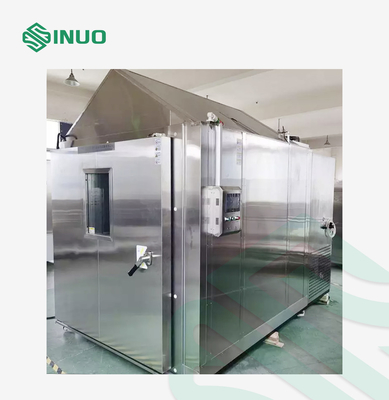

Kompleksowa cykliczna komora do badania korozji solnej ASTM B117

ASTM B117PowszechneCykliczneSpray solnyKorrozja Komora badawcza

Zgodne z normami i klauzulami

Ta kompleksowa komora badawcza na rozpylanie soli może wykonywać próbę neutralnego rozpylania soli (NSS), próbę rozpylania soli kwasu octowego, miedzianą przyspieszoną próbę rozpylania soli kwasu octowego (CASS) zgodnie z GB/T10125-2012,ASTM B117-2002, BS7479:1991, badania korozji cyklicznej można również przeprowadzić zgodnie z normami GM9540P, PV1210 i innymi.

Ta komora badawcza spełnia wymagania normy ES 5454, GJB150A, ASTM B117, ASTM B368, ASTM B380, ASTM D1735, ASTM D2247, ASTM G85 A1, GM4465P, ISO9227, DIN 50021, PV1210, NES M0007, 33 (metoda CCT-1),itd..

Parametry techniczne

Przegląd wyposażenia

System ten składa się z komory klimatyzacyjnej, suszarki, parownika (chłodzenia), rury przedłużającej nawilżacza, wentylatora odśrodkowego itp.Celem jest regulacja temperatury suchego i wilgotnego powietrza w komorze klimatyzacyjnej po wystarczającym zmieszaniu, wysyłane do komory roboczej, wprowadzane do otworu wentylacyjnego zwrotnego, wysyłane z powrotem do komory regulacyjnej, aby kontynuować cykl, powtarzając cykl.

Przyjmując metodę rozpylania strumieniem powietrza i zasadę sifonu, wchłonięty roztwór soli jest atomizowany przez dyszę, a rozmiar cząstek atomizowanych jest jednorodny,które mogą zapewnić ciągłość i stabilność badania.

Środowisko użytkowania

Cechy komory

1Główną konstrukcję komory badawczej:

1.1 Ciało komory badawczej: całość wykonana jest z płyty ze stali nierdzewnej SUS316, grubość 1 mm, odporność na wysokie temperatury, odporność na kwasy i alkalie.czysty i piękny wygląd

1.2 Zbiornik do napełniania roztworu soli: zainstalowane jest okno w perspektywie poziomu wody. Łatwo je oczyścić, łatwo obserwować poziom wody w roztworze,wygodne do uzupełniania roztworu soli w dowolnym momencie.

1.3 Beczka nasycenia: Beczka ze stali nierdzewnej SUS304, odporna na wysokie temperatury i wysokie ciśnienie, zapewniająca takie samo wilgotne powietrze jak wewnątrz komory.

1.4 Rakietka do próbek laboratoryjnych: uchwyt w kształcie litery V wykonany jest z płyty PP, uchwyt zawieszający w kształcie 0 wykonany jest z pręta z włókien szklanych, który jest odporny na korozję i nośny.Artykuł może być umieszczony w dużej liczbie okazów, można również ustawić o 15°, 30° do umieszczenia płyt testowych.

1.5 Rurka nawilżacza z beczki nawilżacza jest wprowadzana do pracowni, a następnie wentylator pracowni jest używany do równomiernego mieszania.

1.6 System klimatyzacji: System ten składa się z komory klimatyzacyjnej, suchogrzejnika, parownika (chłodzenia), rury przedłużającej nawilżacza, wentylatora odśrodkowego itp.Celem jest regulacja temperatury suchego i wilgotnego powietrza w komorze klimatyzacyjnej po wystarczającym zmieszaniu, i wysyłane do komory roboczej, w otwór wentylacyjny zwrotny, wysyłane z powrotem do komory regulacyjnej, aby kontynuować cykl, powtarzając cykl.

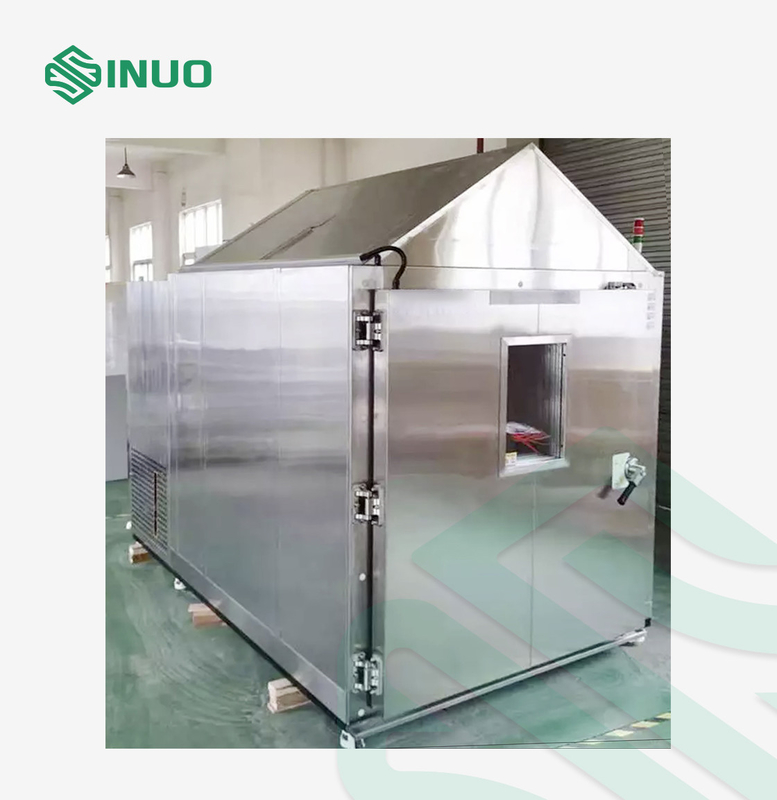

1.7 pokrywa komory: ma wystarczającą wytrzymałość i sztywność do obserwacji stanu oprysku.Wprowadź konstrukcję z zamkniętą wodą, aby spray soli nie przepłynąłPrzy otwierania osłony osłona jest automatycznie chroniona, a po zamknięciu osłony cyklistyczne badanie korozji rozpoczyna się automatycznie od punktu zerwania.Pokrycie wykorzystuje kąt 110o ~ 120o w celu zapewnienia, że skondensowana woda nie kapie na próbce.

1.8 W celu zapobiegania wzrostowi ciśnienia w komorze wyposażone są równoważne otwory wydechowe, tak aby przepływ powietrza w pomieszczeniu roboczym nie był nadmiernie zakłócony podczas wyczerpania.

1.9 wyposażone w stopniowy lej separacyjny do zbierania i wizualizacji opadów rozpylanego soli poza komorą.

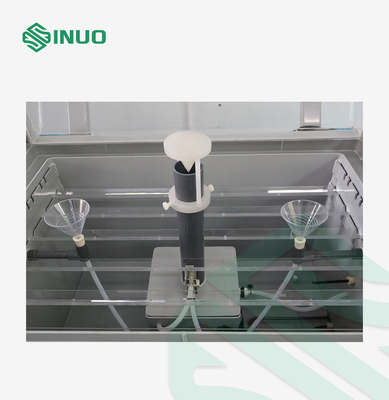

1.10 Istnieją dwie wieże rozpylające, które mogą bardziej równomiernie i szybciej zaspokajać zapotrzebowanie na opady mgły solnej.

1.11 Zawiera system automatycznego uzupełniania wody, który automatycznie uzupełnia wodę, gdy poziom wody jest zbyt niski.

2. Trzy systemy dostaw gazu:

2.1 Źródło powietrza jest dostarczane przez powietrze wytwarzane przez sprężarkę powietrza (dostarczane przez klienta), które jest oczyszczane i filtrowane przez powietrze pierwszego poziomu,a ciśnienie powietrza drugiego poziomu jest regulowane przed wprowadzeniem do zasycanego zbiornika.

2.2 Ta komora badawcza jest wyposażona w dwa zawory regulacyjne ciśnienia powietrza.ciśnienie pierwszego zaworu regulacyjnego ciśnienia wchodzącego do gazociągu należy regulować do 0.2Mpa

2.3 Po wejściu do dyszy drugiego zaworu regulacyjnego ciśnienia (tj. zaworu regulacyjnego, który reguluje ciśnienie rozpylania) ciśnienie należy regulować na poziomie od 0,07 do 0,1 MPa.

2.4 System pneumatyczny: stabilne i niezawodne importowane elementy pneumatyczne.

3. system rozpylania: dysze można odłączyć dla łatwego czyszczenia

3.1 Przyjąć metodę rozpylania strumieniem powietrza i stosować zasadę sifonu do atomizacji wchłoniętego roztworu soli przez dyszę, przy czym wielkość cząstek atomizacyjnych jest jednorodna;które mogą zapewnić ciągłość i stabilność badania.

3.2 Wykorzystuje dysze bezkrystalowe i urządzenie do rozpylania z przesuwaczem. Po rozprzestrzenieniu się przez przesuwacz, spada równomiernie i swobodnie w komorze badawczej,tak, aby opad sprayu soli osiągnął określoną wartość.

3.3 Solanę przed opryskaniem wstrzykuje się do zbiornika podgrzewającego przez zbiornik do przechowywania solaniny, podgrzewa się ją, a następnie wprowadza do dyszy.Zmiany temperatury pomieszczenia roboczego po stałej temperaturze są mniejsze.

3.4 Ilość osadów rozpylanego soli: w zależności od wielkości dyszy ciśnienie 1-2 ml/80 cm2/h (średnia 16 godzin),¢ kąt płyty odbicia można regulować w celu kontrolowania ilości rozpylania soli, tak aby ilość mgły solnej mogła osiągnąć 1-2 ml/cm2·h.

3.5 Ciśnienie rozpylania można regulować do 0,8-1.MPa.

4System chłodzenia:

W projekcie układu chłodniczego zastosowana jest technologia regulacji energii, która może zapewnić normalną pracę jednostki chłodniczej.

Może również skutecznie regulować zużycie energii i zdolność chłodzenia układu chłodniczego w celu utrzymania układu chłodniczego w najlepszym stanie roboczym.Wykorzystanie metody zrównoważonej kontroli temperatury i wilgotności (BTHC), w przypadku ciągłego działania układu chłodniczego,system sterowania kontroluje moc wyjściową grzejnika za pomocą automatycznego wyjścia obliczeniowego PID zgodnie z ustawionym punktem temperatury, a wreszcie osiąga dynamiczną równowagę.

4.1 Kondensator: kondensator chłodzony powietrzem.

4.2 Parnik: wymiennik ciepła z płetwami.

4.3 Zawór magnetyczny: Omron.

5System sterowania:

5.1 Urządzenie do regulacji temperatury i wilgotności

● Wyświetlacz: 7-calowy kolorowy wyświetlacz LCD.

● Sposób ustawiania: menu w języku angielskim, interaktywny interfejs na ekranie dotykowym.

● Długość programu: każda grupa programów może zawierać maksymalnie 99 segmentów.

● Zakres ustawień:

△temperatura: -100°C+200°C,

△Pole wilgotności: 0 ∼ 100% RH,

△Czas: 099 godzin i 59 minut.

● Rozdzielczość: temperatura: 0,1°C, wilgotność: 0,1%RH, czas: 0,1min.

● Wprowadzenie: PT100 opór platynowy.

● Funkcja łączności: kontroler jest wyposażony w interfejs RS232/485 (opcjonalnie wyposażony w kontroler modelu interfejsu USB, który może eksportować i przechowywać dane).

● Inne funkcje: Urządzenie posiada wiele funkcji zabezpieczających przed alarmem, takich jak nadmierna temperatura, nadmierne ogrzewanie wentylatora, nadmiar prądu itp.Funkcja samodzielnej diagnostyki usterki sterownika może zapewnić, że po wyposażeniu jest nieprawidłowe, zasilanie głównych komponentów zostanie odcięte i w tym samym czasie zostanie wysłany sygnał alarmowy.

5.2Zbieranie danych pomiarowych: PT100 opór platyny.

5.3Pozostałe elementy wykonawcze: francuskie kontaktory prądu przemiennego "Schneider", przełączniki, przyciski, małe przekaźniki Omron i inne znane produkty marki.

5.4 Bezpieczny regulator temperatury do rozszerzania płynu zbiornika grzewczego o temperaturze 0-120°C.

5.5 Kontroler bezpieczeństwa temperatury rozszerzenia płynu z zbiornika z nasyconym powietrzem 0-120°C.

5.6 Precyzyjna regulacja ciśnienia pierwotnego: filtr powietrza wliczony.

5.7 Ciśnieniomierz: 5 kg/cm2

6. Urządzenie zabezpieczające:

6.1 Automatyczne wyłączenie urządzenia zasilania, gdy poziom wody jest niski

6.2 Urządzenie automatycznego wyłączenia w przypadku nadciśnienia

6.3 Urządzenie alarmowe dźwiękowo-świetlne

6.4 Ochrona przed nadciśnieniem z nasyconego zbiornika

6.5 Urządzenie ostrzegające o niskim poziomie wody w ciekłym soli

6.6 Alarm nadciśnienia sprężarki chłodniczej

6.7 Znaki poziomu wody czystej i brak alarmu
