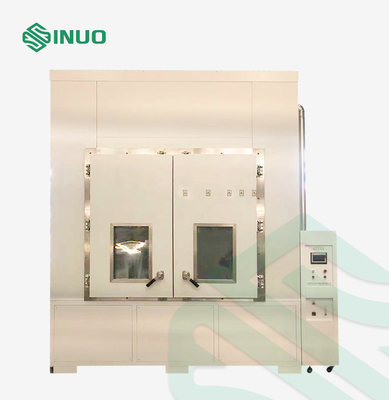

IP56 Duża komora do testowania piasku i pyłu IP6X 12 CBM IEC 60529

1. Struktura sprzętu i techniczna:

Rozmiar komory wewnętrznej (mm): 2000 × 2000 × 3000 (Widthx DepthxHeight), można dostosować


Rozmiar zewnętrzny (mm): 2700×2300×4200 (szerokość x głębokość x wysokość), w zależności od rzeczywistego rozmiaru.

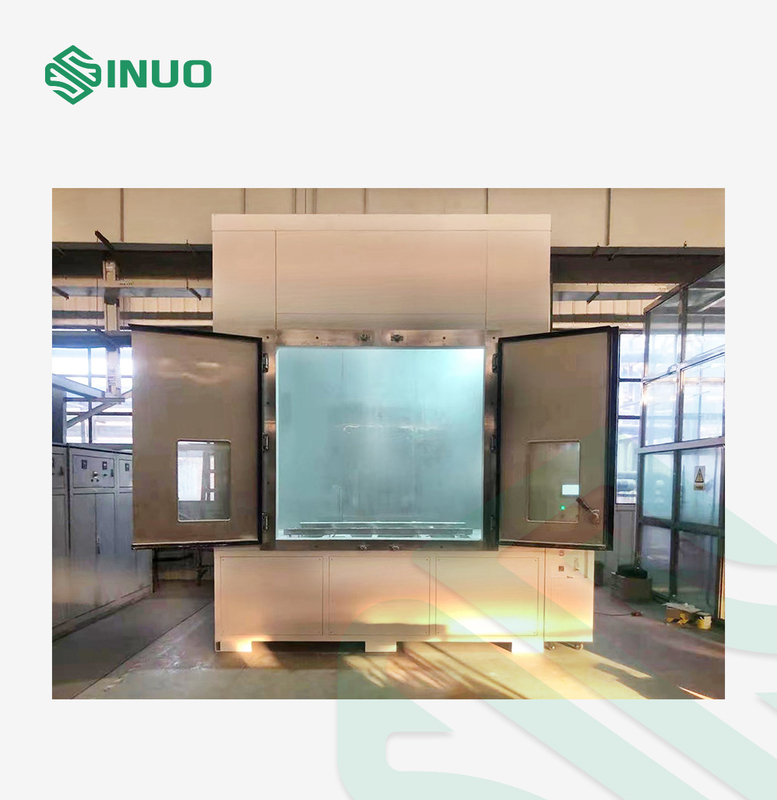

Brama: drzwi dwuskrzydłowe otwarte (z okienkiem obserwacyjnym na każdych drzwiach), wymiary drzwi jednoskrzydłowych: szer.900mm*wys.2500mm.

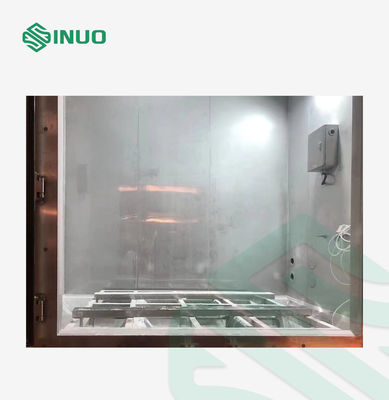

Istnieje szyna do transportu próbki (uwaga: klient może potrzebować wózka widłowego, aby najpierw przenieść ciężką próbkę na szynę) i może wytrzymać 1 tonę próbki.

Zakres temperatur: RT+10℃~60℃ (system ogrzewania i pieczenia pyłu)

Zakres wilgotności: ≤85% RH

Prędkość przepływu powietrza: nie więcej niż 2m/s

Stężenie pyłu: 2～4kg/m³

Specyfikacja pyłu: Wysuszyć talk, który może przejść przez kwadratowy otwór za pomocą sita 75um i drutu o średnicy 50um

Czas wibracji pyłu: regulowany 1S-999H

Czas nadmuchu kurzu: regulowany 1S-999H

Osuszanie pyłu: osuszanie ogrzewania elektrycznego

Tryb pracy: tryb programu, tryb stałej wartości

System sterowania: wbudowany duży ekran dotykowy LCD

Zapisywanie i drukowanie danych

Otwór ołowiany: φ50 mm;z korkiem uszczelniającym

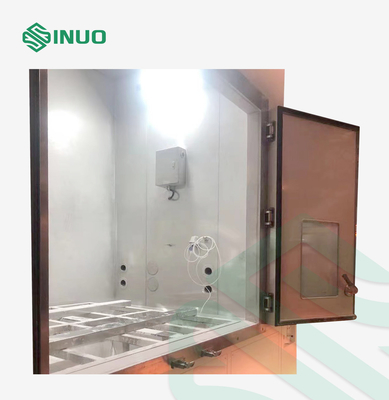

Wkładka komory: przy użyciu 201 stali nierdzewnych

Część środkowa: warstwa izolacyjna

Korpus komory wykonany jest z kolorowych blach stalowych

Ochrona bezpieczeństwa: alarm nadprądowy wentylatora, zanik fazy zasilania, ochrona kolejności faz;automatyczne wyłączanie i odcięcie zasilania w razie wypadku;

Gdy nie ma obciążenia, musi istnieć system wykrywania temperatury i wilgotności z funkcją wyświetlania;

Zasilanie: trójfazowe 380V, 50Hz

2. Talk w proszku należy przefiltrować przez metalową siatkę.Średnica drutu wynosi 50 μm, a rozmiar oczek 75 μm.Ilość talku w proszku wynosi 2 kg na metr sześcienny komory badawczej, a liczba zastosowań nie powinna przekraczać 20-krotności.System jest w stanie utrzymać równomierną gęstość zawieszonego pyłu w komorze badawczej.

3. Skorupę badanego umieszcza się w komorze badawczej.Ciśnienie w powłoce powinno być utrzymywane poniżej ciśnienia atmosferycznego przez pompę próżniową.Ciśnienie powietrza w komorze testowej można również zmieniać w celu uzyskania okresowych zmian ciśnienia w komorze testowej.

4. Celem testu jest wykorzystanie różnicy ciśnień do wciągnięcia powietrza z komory do urządzenia.Objętość pompowania jest 80-krotnością objętości powłoki DUT, a prędkość pompowania nie przekracza 60-krotności objętości powłoki na godzinę.W żadnym wypadku różnica ciśnień nie powinna przekraczać 2kPa.

5. Przyrząd ma urządzenie do zatrzymania awaryjnego, aby zapewnić bezpieczeństwo, gdy test jest nieprawidłowy.

6. Pokrywka (drzwiczki) szczelnej komory testowej jest niezawodnie uszczelniona.Wewnętrzna ściana komory testowej wykonana jest z materiału przewodzącego i uziemiona, aby uniknąć gromadzenia się elektryczności statycznej.

7. System posiada funkcję odzyskiwania i oczyszczania pyłu po teście.

Przegląd sprzętu

Komora do testowania pyłu piaskowego nadaje się do uszczelniania części i testowania odporności obudowy na piasek i kurz produktów elektrycznych i elektronicznych, części zamiennych i uszczelek do samochodów i motocykli.W celu wykrywania użytkowania, przechowywania, wydajności transportowej produktów elektrycznych i elektronicznych, części zamiennych do samochodów i motocykli oraz uszczelek w środowisku piasku i pyłu.

Sprzęt testowy wykorzystuje inteligentny i humanizowany system sterowania PLC, wnętrze sprzętu testowego jest wykonane z wysokiej jakości stali nierdzewnej 201, środek to warstwa izolacyjna, obudowa to kolorowe płyty stalowe.Ma też duże okienko obserwacyjne i ręczną wycieraczkę.Ochrona bezpieczeństwa jest dobra.

Komora testowa piasku i pyłu została zaprojektowana i wykonana zgodnie z normą IEC60529, rys. 2, IP5X i IP6X.
