EVSE IEC 61851 Pomieszczenie do testowania natrysków wodnych IPX9 Wysokotemperaturowa komora testowa

EVSE IEC 61851 Pomieszczenie do testowania natrysków wodnych IPX9 Wysokotemperaturowa komora testowa

Nazwa marki:	Sinuo
Numer modelu:	SN4412-36CBM
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1 zestaw/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Rozmiar komory wewnętrznej:

3000 * 4000 * 3000 MM (D * W * H)

Największy rozmiar próbki:

2100x900x1000 mm (WxSxD)

Najmniejszy rozmiar próbki:

500*500*500mm (WxSxD)

Temperatura wody rozpylonej:

RT (można ustawić 90 ℃)

Ciśnienie strumienia wody:

8000～10000Kpa

Przepływ strumienia wody:

14～16L/min

Zgodność ze standardem:

IEC 61851

Okres gwarancji:

Rok

Szczegóły pakowania:

Inne

Możliwość Supply:

1 zestaw/miesiąc

Podkreślić:

Pomieszczenie do testowania rozpylania wody EVSE

pomieszczenie do testowania rozpylania wody IEC 61851

komora do badań wysokotemperaturowych EVSE

Opis produktu

IEC 61851-22 EVSE IPX9 Wysokociśnieniowe pomieszczenie do badania wnikania wody w wysokiej temperaturze

Przestrzegane normy i klauzule

To pomieszczenie do testowania pod wysokim ciśnieniem IPX9K w wysokiej temperaturze spełnia wymagania testu IEC 60529 IPX9, jest wymagane przez normę IEC 61851-22 Claus 8.4, może być używane do testowania systemów ładowania pojazdów elektrycznych.

Parametry techniczne

Rozmiar ramy wewnętrznej	3000 * 4000 * 3000 MM (D * W * H)
Rozmiar ramy zewnętrznej	Około.4000 * 5000 * 4000 MM (D * W * H) (szklany dom, kanał odwadniający i użytkownicy inżynierii naziemnej radzą sobie samodzielnie).
Największa próbka użytkownika	2100x900x1000 mm (WxSxD);Waga próbki: 500 kg
Najmniejsza próbka użytkownika	500500500mm (WxSxD);Waga próbki: 30 kg
System zraszaczy	Składa się z włoskiej pompy wodnej wysokociśnieniowej i wysokotemperaturowej, manometru wody wysokociśnieniowej i wysokotemperaturowej, zaworu elektromagnetycznego wysokociśnieniowego i wysokotemperaturowego oraz rury hydraulicznej wysokociśnieniowej i wysokotemperaturowej.
Temperatura wody w sprayu	Można ustawić RT～90℃ (RT to temperatura otoczenia)
Kąt natrysku	Spray może pokrywać całą powierzchnię próbki, a kąt natrysku jest prostopadły do powierzchni próbki.
Ciśnienie strumienia wody	8000～10000Kpa
Przepływ strumienia wody	14～16L/min
Odległość między dyszą a próbką	175±25mm
Czas spryskiwania wodą	30S/m2 (można ustawić)
Kontrola czasu pracy	1s～9999h59min59s (regulowane)
Powierzchnia odbiorcza	Górna i otaczające boki produktu
Manometr do spryskiwania wodą	Może wyświetlać ciśnienie rozpylania wody;
Układ sterowania	System sterowania ekranem dotykowym jest niezależnie badany i rozwijany przez naszą firmę.
Zbiornik wody grzewczej (inkubator)	1 szt.
Przykładowe przewożenie samochodu	500kg
Liczba dysz	3 sztuki, jeden zainstalowany na górze, aby spryskać górną powierzchnię próbki;jeden zainstalowany z boku do natryskiwania powierzchni wokół próbki;a ostatnia zainstalowana na dnie, aby spryskać dolną powierzchnię próbki.

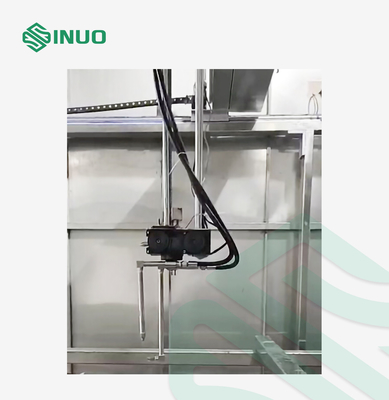

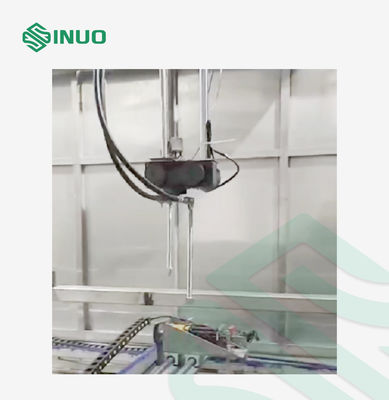

Trajektoria natrysku	Przyjmij biegnącą trajektorię w kształcie litery S jako zasadę ruchu strumienia i użyj czterech serwosilników, aby zaprojektować ramię robota, aby wykonać strumień wody z 5 stron.Przy 30S na metr M2 jako podstawowym czasie testu referencyjnego, całą trajektorię można ustawić na zakończenie czasu i można ją ustawić na 150-300S (5 metrów kwadratowych).Podczas ustawiania operator może wprowadzić rozmiar zgodnie z wymiarami, długością, szerokością i wysokością produktu.System manipulatora automatycznie uzupełnia bieżnię testową w celu uporządkowanego testowania.Po zakończeniu testu ramię powraca do pierwotnego punktu, a urządzenie wyświetla komunikaty dźwiękowe i świetlne.
Przykładowa metoda umieszczania	1. Przyjąć wózek widłowy do załadunku i rozładunku próbek, a klient wózka widłowego przygotuje go przez użytkownika (dostawca podaje specyfikacje); 2. Zaadoptuj pojazd powietrzny, aby podniósł próbki do drzwi urządzenia, a następnie poproś ręczny wózek do pobierania próbek o przejście do przestrzeni testowej.Po zamknięciu drzwi system podpowiada, że można przeprowadzić formalny test.
System czystej wody	Zapewnij sprzęt do czystej wody 50L/H, zapewnij źródło wody do ogrzewania i spryskaj wodę do recyklingu.
Zasilacz	AC380V trójfazowy pięcioprzewodowy, 50Hz;moc: około 100KW (bez obciążenia);wyposażony w przełącznik powietrza 120A osobno, przełącznik powietrza musi mieć zaciski okablowania, a przewód zasilający ma ≥50 metrów kwadratowych.
System obiegu wody	1) Źródło wody nie może być poddane recyklingowi (ponieważ źródło wody jest brudne po przetestowaniu akumulatora, zaleca się spuszczenie zużytej wody do zbiornika na ścieki). 2) Jeśli użytkownik rozważa recykling wody, prosimy o wcześniejsze przygotowanie basenu zwrotnego i oczyszczenia basenu; 3) Użytkownik rurociągu przygotuje się z wyprzedzeniem; 4) Rozmiar puli powrotnej: 1000 * 1000 * 1500 mm (D * W * H) 5) Rozmiar zbiornika na czystą wodę: 1000 * 1000 * 1200 mm (D * W * H) 6) Urządzenie do filtracji wody (opcjonalnie) Jeśli użytkownicy rozważają recykling wody, prosimy o wcześniejsze przygotowanie basenu zwrotnego i oczyszczenie basenu.
Urządzenie do filtrowania wody (opcjonalne, dodatkowo płatne)	Po tym, jak woda w procesie testowym wpłynie do basenu powrotnego, woda w czystym basenie jest pompowana do zbiornika filtra workowego przez pompę czystej wody w basenie, a przefiltrowana woda jest zwracana do zbiornika wody.
Materiał konstrukcyjny
Dysza	Rura hydrauliczna ze stali nierdzewnej SUS 304
Zbiornik wodny	Stal nierdzewna SUS 304
Akcesoria do sterowania elektrycznego	Przyjmij międzynarodowe znane marki, takie jak Schneider i Omron

Przegląd sprzętu

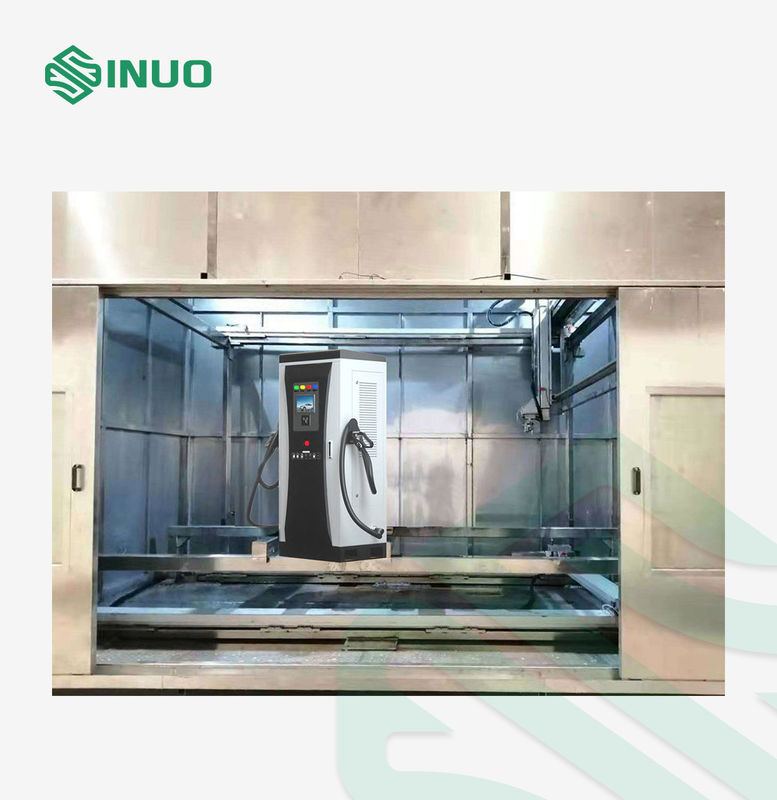

Pomieszczenie badawcze składa się ze stanowiska badawczego, zbiornika na wodę, skrzynki sterowniczej, strefy buforowej odwadniania produktu oraz systemu natryskowego.Wymiary pomieszczenia testowego można dostosować do konkretnych próbek klienta.

System grzewczy:

W tym systemie bardzo ważny jest drut grzejny zastosowany w wysokiej częstotliwości.Niewłaściwy dobór materiału rurki grzewczej ma krótką żywotność i sprzyja zwarciu lejka.Jest to niezwykle niewygodne i denerwujące dla użytkowników o wysokich wymaganiach i poważnie wpływa na postęp kontroli produkcji.Z tego powodu firma opracowała najnowszy, nowy typ ceramicznej ramy grzewczej.Materiał ceramiczny ma wysoką odporność na temperaturę, dobrą izolację i nie spowoduje wycieku i zwarcia.Przewód grzejny włożony od środka jest sprowadzany z Niemiec, a średnica drutu jest gruba z odpornością na wysoką temperaturę i palność na sucho.Rurka ze szkła kwarcowego jest umieszczona w środku drutu grzejnego.Jego ważną funkcją jest zapobieganie mięknieniu i opadaniu przewodu grzejnego, gdy przewód grzejny pali się na czerwono, powodując zwarcie spowodowane kontaktem przewodu grzejnego z metalem komory wewnętrznej.

EVSE IEC 61851 Pomieszczenie do testowania natrysków wodnych IPX9 Wysokotemperaturowa komora testowa 0

(Rura grzewcza zbiornika wody)

EVSE IEC 61851 Pomieszczenie do testowania natrysków wodnych IPX9 Wysokotemperaturowa komora testowa 1

(Włochy importowały wysokotemperaturową i wysokociśnieniową pompę wodną)

EVSE IEC 61851 Pomieszczenie do testowania natrysków wodnych IPX9 Wysokotemperaturowa komora testowa 2

(Przepływomierz elektroniczny wysokotemperaturowy i wysokociśnieniowy)

EVSE IEC 61851 Pomieszczenie do testowania natrysków wodnych IPX9 Wysokotemperaturowa komora testowa 3

(dysza i uchwyt próbki)

EVSE IEC 61851 Pomieszczenie do testowania natrysków wodnych IPX9 Wysokotemperaturowa komora testowa 4

(Czujnik kalibracji ciśnienia wody)

EVSE IEC 61851 Pomieszczenie do testowania natrysków wodnych IPX9 Wysokotemperaturowa komora testowa 5

(Czujnik kalibracji ciśnienia wody))

Konfiguracja główna

Nazwa	Marka i pochodzenie	Ilość	Jednostka
Kontroler ekranu dotykowego	Siemens	1	Ustawić
Stycznik prądu przemiennego	Francja Schneider	1	PC
Przekaźnik pośredni	Francja Schneider	1	PC
Filtr	Tajwan	1	PC
Silnik gramofonu	Tajwan STS	1	PC
Czujnik	Tajwan Foto	1	PC
Przycisk ze stali nierdzewnej ze światłem	Chiny	1	PC
Bezpiecznik	Fuji	1	PC
Główny wyłącznik zasilania	Francja Schneider	1	PC
Elektrozawór wysokiego ciśnienia	Włochy MV	5	PC
Połącz potok	Rura hydrauliczna ze stali nierdzewnej 304	5	PC
Sterownik PLC	Siemens	1	PC
Przepływomierz elektroniczny	Chiny	1	PC
Elektroniczny czujnik ciśnienia	Sinuo	1	PC
Silnik	Tajwan STS	1	Ustawić
Pompa tłokowa	JASTRZĄB	1	PC
