Komora do badania temperatury i wilgotności

IEC 60068-2-1 Komora do badania wilgotności w wysokiej temperaturze -70 ℃ 252L

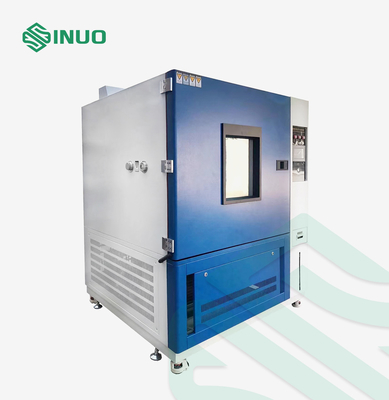

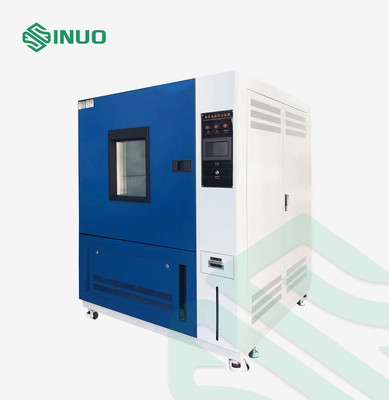

IEC 60068-2-1 Komora do badania wilgotności w wysokiej temperaturze -70 ℃ 252L

Nazwa marki:	Sinuo
Numer modelu:	SN881-252L
MOQ:	1
Cena £:	Customized
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	30 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowany standard:

IEC60068-2-1 itp.

Wewnętrzny rozmiar:

600×600×700mm

Objętość robocza:

252L

Zakres temperatury:

-70 ℃ (+ 120 ℃)

Zakres wilgotności:

20% RH ~ 98% RH

Szybkość ogrzewania:

≥3 ℃/min

Tempo schładzania:

≥1 ℃-1,2 ℃ /min

Błąd temperatury:

±2.0 ℃

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

30 zestawów/miesiąc

Podkreślić:

Programowalna komora wilgotności o stałej temperaturze

komora wilgotności o stałej temperaturze 250L

regulacja wilgotności w komorze środowiskowej IEC60068-2;

Opis produktu

-70 ℃ Programowalna wysoka i niska alternatywna komora do badania temperatury i wilgotności

Przestrzegane normy i klauzule

IEC60068-2-1:2007 „Badania środowiskowe-Część 2-1: Testy-Test A: Zimno, IDT”

IEC60068-2-2:2007 „Badania środowiskowe – Część 2-1: Testy – Test B – Suche ciepło, IDT”

IEC60068-2-78:2012 „Testowanie środowiskowe — Część 2-78: Testy — Test Kabina: Wilgotne ciepło, stan ustalony, IDT”

IEC60068-2-30:2005 „Badania środowiskowe — Część 2-30: Testy — Test Db: Wilgotne ciepło, cykliczne (cykl 12h + 12h), IDT ”

Parametry techniczne

1. Ograniczenie próbki	Ta komora testowa zabrania: Testowanie lub przechowywanie próbek substancji palnych, wybuchowych i lotnych Badanie lub przechowywanie próbek substancji żrących Testowanie lub przechowywanie próbek biologicznych Testowanie lub przechowywanie próbek o silnym źródle emisji elektromagnetycznej Testowanie lub przechowywanie próbek materiałów promieniotwórczych Badanie lub przechowywanie próbek substancji wysoce toksycznych Testowanie lub przechowywanie próbek, z których podczas testowania lub przechowywania mogą powstawać materiały łatwopalne, wybuchowe, lotne, wysoce toksyczne, żrące i radioaktywne
2. Objętość, rozmiar i waga
2.1 Nominalna objętość zawartości	252L Inną objętość roboczą można dostosować;
2.2 Rozmiar komory wewnętrznej	D (600) mm × W (600) mm × W (700) mm Inny rozmiar można dostosować
2.3 Wymiary zewnętrzne	Około.D (1150) mm × W (1100) mm × W (1720) mm Lub poddane rzeczywistemu projektowi
2.4 Waga	Około.350 kg
3. Wydajność
3.1 Zakres temperatur	Zakres temperatur:-70 ℃ (+ 120 ℃)
3.2 Zakres wilgotności	(20 ～ 98)% RH (patrz tabela zakresów regulowanych temperaturą i wilgotnością, bez aktywnego obciążenia mokrego i cieplnego) Tabela zakresów kontroli temperatury i wilgotności
3.3 Wahania temperatury	≤ ± 0,5 ℃ (Wahania temperatury stanowią połowę różnicy między zmierzoną maksymalną temperaturą a minimalną temperaturą w punkcie środkowym)
3.4 Równomierność temperatury	± 2,0 ℃ (jednorodność temperatury jest średnią arytmetyczną różnicy między najwyższą i najniższą temperaturą zmierzoną w każdym teście)
3.5 Błąd temperatury	±2.0 ℃
3.6 Szybkość ogrzewania	≥3 ℃/min (nieliniowe bez obciążenia)
3.7 Szybkość chłodzenia	≥1 ℃ -1,2 ℃ /min (nieliniowe bez obciążenia)
3.8 Błąd wilgotności względnej (Tylko wilgotne ciepło)	± 3% wilgotności względnej
3.9 Hałas pracy	Poziom dźwięku ≤85dB (Pomiar w dźwiękoszczelnym pomieszczeniu o temperaturze otoczenia 25°C i niskim echa; przy użyciu ważenia A badana jest średnia wartość 8 punktów; każdy punkt testowy znajduje się 1 metr od źródła hałasu i 1 metr od podłoża)
4. Charakterystyka strukturalna
4.1 Materiał	1. Materiał ściany zewnętrznej: blacha stalowa walcowana na zimno, wytrawianie i fosforanowanie zaawansowana farba do pieczenia w proszku 2. Materiał ściany wewnętrznej: płyta ze stali nierdzewnej SUS304 # 3. Materiał izolacji komory: sztywna pianka poliuretanowa + włókno szklane
4.2 Części kanału powietrznego	Wentylator promieniowy;wylot powietrza może regulować objętość, wysokość i objętość powietrza powrotnego;

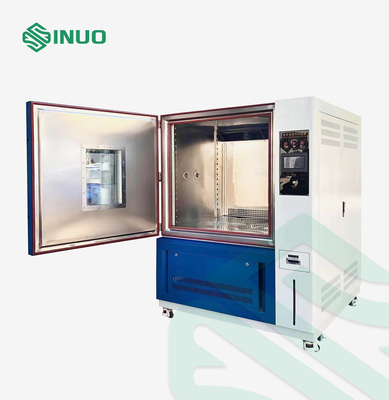

4.3 Drzwi	Podwójne otwierane drzwi na zawiasach, przyjmuje uchwyt bezreakcyjny, wyposażony w okno obserwacyjne, lampę oświetleniową, elektryczne urządzenie grzewcze zapobiegające kondensacji ramy okiennej/drzwiowej, rozmiar otworu drzwi: (w przybliżeniu) 0,6 * 0,7 M
4.4 Okno obserwacyjne	Na drzwiach znajduje się jedno okno obserwacyjne z hartowanego szkła przeciwwybuchowego z folią przewodzącą (z funkcją antykondensacji) 300W×290H (mm)
4.5 Wentylator	Wentylator promieniowy o długiej osi
4.6 Stojak na próbki	Dwa wbudowane, regulowane, ruchome stojaki na tace ze stali nierdzewnej
4.7 Wirnik	Użyj wirnika ze stali nierdzewnej importowanego z Tajwanu
4.8 Grzejnik	Grzejnik elektryczny ze stopu niklu i chromu
4.9 Sprężarka chłodnicza	Kompresor francuski Tecumseh
4.10 Parownik	Parownik typu płetwowego
4.11 Metoda chłodnicza	Mechaniczna kaskada sprężarki
4.12 Metoda chłodzenia	Chłodzenie powietrzem
4.13 Przyrząd do kontroli temperatury	7-calowy inteligentny programowalny sterownik dotykowy LCD
4.14 Otwór ołowiany	Φ50mm, 1szt, wyposażony w specjalny korek z gumy piankowej (umieszczony po lewej stronie komory)
5. Systemy ogrzewania, nawilżania i chłodzenia oraz zasady ich działania
5.1 System grzewczy	Rura grzewcza ze stali nierdzewnej typu anti-suchy z wbudowanym drutem grzewczym ze stopu niklu i chromu
	Do ogrzewania stosowany jest szybki nagrzewnica elektryczna ze stali nierdzewnej w kształcie litery U
	Całkowicie niezależny system, nie wpływa na obwód sterowania
5.2 System nawilżania	Metoda grzania i nawilżania bojlera Grzałka zbrojona ze stali nierdzewnej: Zapewnia ciepło wymagane do odparowania wody. Tryb sterowania grzałką: bezkontaktowa modulacja szerokości impulsu izocyklu, SSR (przekaźnik półprzewodnikowy) Wyposażony w urządzenie do kontroli poziomu wody i urządzenie zapobiegające wysychaniu grzałki
5.3 System chłodniczy	Metoda chłodzenia: chłodzenie powietrzem
	Sprężarka chłodnicza: Niemcy Bitzerkompresor z przyjaznym dla środowiska czynnikiem chłodniczym
	Rura miedziana na czynnik chłodniczy: spiralna rura miedziana na czynnik chłodniczy K-TYPE
	Skraplacz: chłodzony powietrzem skraplacz w kształcie fali, chłodzony powietrzem
	Parownik: parownik FIN-TUBE typu pochyłego
	Element zamrażający: oryginalny importowany zawór elektromagnetyczny, filtr osuszający itp.
5.4 Funkcje	Rurociągi całego systemu poddawane są 22kg testowi na wykrywanie nieszczelności
	System ogrzewania i chłodzenia jest całkowicie niezależny
	System może zapobiegać wstecznemu przepływowi powietrza o wysokiej temperaturze i wysokim ciśnieniu
	Wszystkie programy działania układu chłodniczego są w pełni kontrolowane przez sterownik mikrokomputerowy

6. System regulacji
6.1 Metoda regulacji	Wentylacja z wymuszonym obiegiem, metoda bilansowej regulacji temperatury.System sterowania steruje mocą nagrzewnicy poprzez automatyczne obliczenie wyjścia PID w zależności od temperatury ustawionej przez system, a na koniec osiąga równowagę dynamiczną.
6.2 Urządzenie cyrkulacyjne	Wbudowana klimatyzacja, kanał powietrza obiegowego i wentylator o długim osiowym przepływie mogą poprawić przepływ powietrza i wydajność grzewczą poprzez poprawę przepływu powietrza i znacznie poprawić równomierność temperatury w komorze testowej.
7. System kontroli programu
7.1 Kontroler	7-calowy programowalny sterownik PLC LCD dotykowy
7.2 Dokładność wyświetlania	0,01 ℃ / 0,1% wilgotności względnej
7.3 Dotykowy ekran o wysokiej rozdzielczości	Dowolne ustawienie stałych warunków, warunków programu oraz ustawienie nazwy testu utwardzania, numeru seryjnego itp.
7.4 Zakres czasu można ustawić	0-999H59min
7.5 Programowalny tryb	Jednocześnie można ustawić 120 grup programów o różnych warunkach.W dowolnej grupie programów można go podzielić na 1200 sekcji, a część liczby sekcji można dowolnie przejąć w celu wykonania cyklu lub wykonania pracy cyklicznej dowolnej sekcji lub grupy.
7.6 Bezpieczeństwo	Posiada urządzenie pamięci wyłączające zasilanie, które może kontynuować wykonywanie pozostałych programów po przywróceniu zasilania i może być używane jako spotkanie maszyny w celu wykonania uruchomienia i czasu pracy maszyny.
7.7 Kontrola	Wzrost i spadek temperatury mogą być wykorzystywane do kontroli nachylenia, kontroli krzywych i mają funkcję samokorygujących punktów odniesienia temperatury i wilgotności.Posiada funkcję automatycznego obliczania PID, co może zmniejszyć wygodę spowodowaną ręcznym ustawieniem.
7.8 Funkcja komunikacji	Interfejs dysku U, interfejs RS-232, blokada sprzętu nieprawidłowego działania (LOCK), oprogramowanie komunikacyjne komputera jest dostarczane
7.9 Ustawienia	Ustawienia i wszystkie warunki są automatycznie blokowane przez mikrokomputer
7.10 Alarm	W przypadku wystąpienia błędu podczas ustawiania lub obsługi zostanie wygenerowany sygnał ostrzegawczy
7.11 Wyjście	Sterownik posiada wyjście portu sygnału rejestracji, które można podłączyć do rejestratora temperatury i wilgotności i może wyprowadzać krzywe rejestracji
7.12 Interfejs	Wyposażony w standardowy interfejs komunikacyjny RS-232, duża odległość transmisji, może być podłączony do komputera w celu sterowania i nagrywania.
8. Urządzenie zabezpieczające
8.1 Układ chłodniczy	1. Zabezpieczenie przed przegrzaniem sprężarki 2. Zabezpieczenie nadprądowe sprężarki 3. Zabezpieczenie przed wysokim i niskim ciśnieniem sprężarki 4. Zabezpieczenie ciśnienia oleju w sprężarce (opcja dla dużych sprężarek półhermetycznych) 5. Zabezpieczenie przed przegrzaniem dla temperatury zasilania cieczą 6. Ochrona przed bardzo wysokim ciśnieniem 7. Chłodzony powietrzem: ochrona przed przegrzaniem wentylatora kondensacyjnego
8.2 Komora testowa	1. Regulowana ochrona przed przegrzaniem 2. Ogranicz ochronę przed przegrzaniem kanałów klimatyzacji 3. Zabezpieczenie przed przegrzaniem silnika wentylatora
8.3 Inna ochrona	1. Całkowita kolejność faz mocy i ochrona przed utratą faz (dla zasilania trójfazowego) 2. Zabezpieczenie przed przeciążeniem i zwarciem 3. Zabezpieczenie przed awarią systemu chłodniczego spowodowane wielokrotnym otwarciem szafy;
9. Warunki użytkowania	Następujące warunki są gwarantowane przez użytkownika
9.1 Miejsce instalacji	1. Grunt jest równy i dobrze wentylowany 2. Brak silnych wibracji wokół sprzętu 3. Brak silnego pola elektromagnetycznego wokół urządzenia 4. Brak łatwopalnych, wybuchowych, żrących substancji i kurzu wokół sprzętu 5. Wokół urządzenia pozostawiono odpowiednią przestrzeń do użytkowania i konserwacji, jak pokazano poniżej: A:≥40cm B:≥150cm C:≥100cm D:≥60cm E:≥40com
9.2 Warunki środowiskowe	1. Temperatura: 5 ℃ 35 ℃ 2. Wilgotność względna: ≤85% 3. Ciśnienie powietrza: 86 kPa (106 kPa)
9.3 Warunki zasilania	Wymagania dotyczące zasilania: 1. Jeden kabel pięciożyłowy (trójfazowy czterożyłowy + ochronny przewód uziemiający) (długość około 4 metrów) 2. Zakres napięcia: AC 380 V 3. Dopuszczalny zakres wahań częstotliwości: (50 ± 0,5) Hz 4. Rezystancja uziemienia ochronnego jest mniejsza niż 4Ω 5. Użytkownik jest zobowiązany do skonfigurowania urządzenia z wyłącznikiem powietrza lub zasilania o odpowiedniej mocy w miejscu instalacji, który musi być niezależnie używany przez urządzenie
9.4 Maksymalny prąd Maksymalny pobór mocy	Imax≤12A Pmax ≤ 4,5 kW
9.5 Inne	Otwarcie drzwi komory badawczej podczas badania spowoduje wahania temperatury i wilgotności w komorze;jeśli drzwi są wielokrotnie otwierane lub pozostają otwarte przez dłuższy czas lub próbka badana wydziela wilgoć podczas badania, wymiennik ciepła układu chłodniczego może zamarznąć i nie będzie działać.

Przegląd sprzętu

Ta komora testowa symuluje zmienne warunki temperatury i wilgotności dla produktów lub materiałów.Jest szeroko stosowany w teście zdolności adaptacyjnych elektrycznych, elektronicznych, przyrządów i mierników oraz innych części produktu w wysokiej i niskiej temperaturze i wilgotnym środowisku podczas przechowywania, transportu i użytkowania, w celu określenia zdolności adaptacji temperaturowej powyższych produktów lub materiałów do wysokich i niskich temperatura i wilgotne środowisko, szczególnie w przypadku elektryfikacji produktu, zmian wydajności i właściwości mechanicznych.

Cechy:

1. System testowy ma zaawansowaną i rozsądną konstrukcję strukturalną, znormalizowany proces produkcyjny, piękny wygląd i hojny wygląd.

2. Główne elementy funkcjonalne komory testowej są znane na całym świecie.Komora testowa zapewnia najlepszą kontrolę hałasu i oszczędność energii.

3. Dopasowanie komponentów i montaż jest dobre.Główne elementy funkcjonalne są importowane z firm o międzynarodowej sławie, co poprawia bezpieczeństwo i niezawodność komory testowej oraz może zapewnić długotrwałe użytkowanie przy wysokich częstotliwościach.

4. Sprzęt ma dobrą funkcjonalność, łatwość konserwacji, dobrą stabilność temperatury i trwałość, dobre parametry bezpieczeństwa.Nie zanieczyszcza środowiska i nie zagraża zdrowiu ludzi.

Elektryczny system sterowania

Marka komponentów

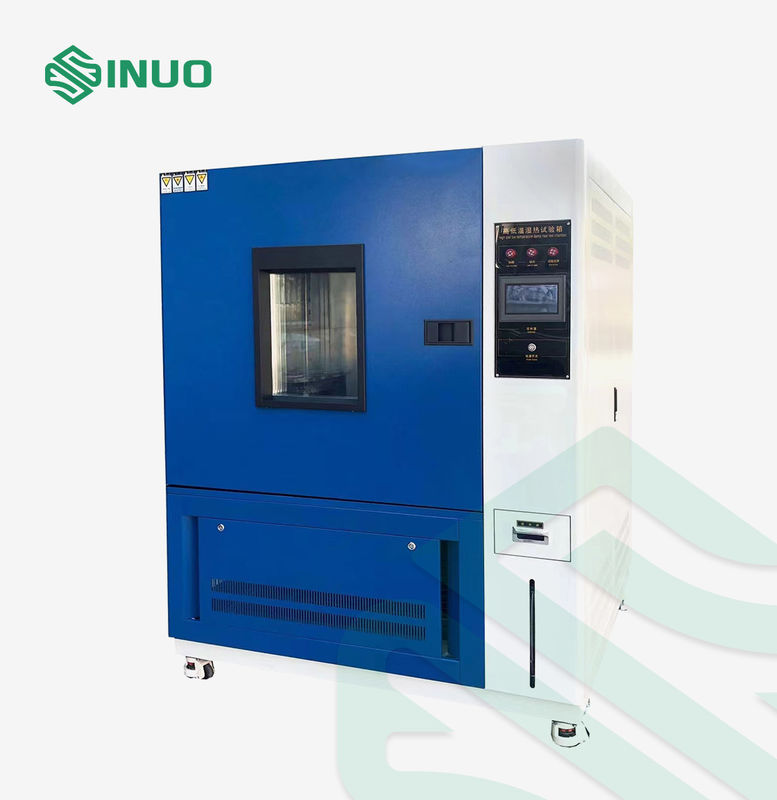

IEC 60068-2-1 Komora do badania wilgotności w wysokiej temperaturze -70 ℃ 252L 4
