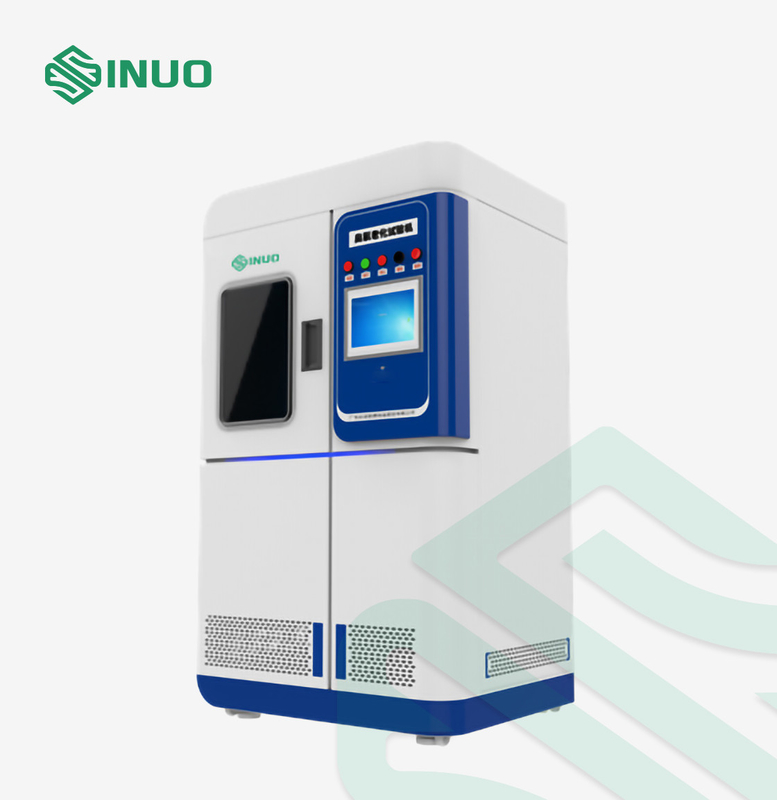

ISO 1431 Środowiskowa komora testowa Premium ozonowy piec do starzenia 400 pphm

ISO 1431 Premium Statyczna i dynamiczna komora do badania odkształceń ozonowych

Przestrzegane normy i klauzule

Ta komora do badania starzenia się ozonu jest zgodna z normą ISO 1431-1-2012 Guma, wulkanizowana lub termoplastyczna — Odporność na pękanie ozonowe — Część 1: Statyczne i dynamiczne badanie odkształceń oraz ISO 1431-1:2001, ISO 1431-2:1982, ISO 1431-1:2004, ISO 7326:2006, IDT, ISO 7326:1991 oraz ISO 1431-1-2012.

Przegląd sprzętu

Test starzenia się ozonu polega na wystawieniu próbki w zamkniętej, nieoświetlonej komorze badawczej o stałym stężeniu powietrza, temperaturze i wilgotności ozonu w celu przetestowania próbki we wcześniej określonym czasie.Ocena odporności próbki na starzenie się ozonu na podstawie pęknięć i innych zmian wydajności na powierzchni próbki.Starzenie ozonu dzieli się na statyczną próbę rozciągania i dynamiczną próbę rozciągania.W tym teście stężenie ozonu, temperatura i wilgotność oraz rozciągliwość próbki to trzy bardzo ważne parametry.

Parametry techniczne

• System sterowania: niezależny rozwój specjalnego systemu kontroli starzenia ozonowego (przy użyciu komputera dotykowego klasy przemysłowej o przekątnej 10,2 cala);
• Rozmiar wewnętrzny: 500 * 500 * 600 mm (szer. * głęb. * wys.);

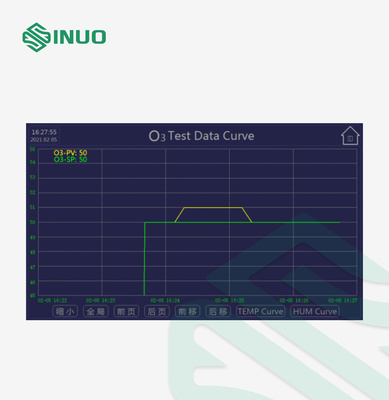

• Zakres regulacji stężenia ozonu: 0 ~ 400 pphm;
• Dokładność stężenia ozonu: lepsza niż 2% wyświetlanej wartości (importowany fotometr ozonu UV), rozdzielczość 0,01 pphm;
• Wahania stężenia ozonu: wartość PV ozonu w komorze wynosi ≤ ± 2PPHM;
• Czas odzyskiwania stężenia ozonu po zainstalowaniu próbki: ≤20 minut;

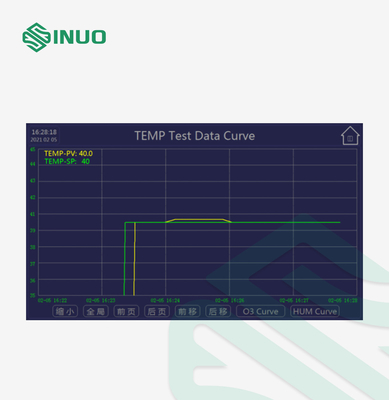

• Zakres regulacji temperatury: 15 ℃ ~ 70 ℃;
• Wahania temperatury: ≤ ± 0,5 ℃；
• Jednolitość temperatury: ≤1,0 ℃；
• Zakres regulacji wilgotności: 35%~90%RH (25℃~65℃);
• Odchylenie wilgotności: ≤±5%.RH;
• Równomierność wilgotności: +3%.RH / -3%.RH;
• Wahania wilgotności: ≤±3%.RH;
• Zacisk próbki: gumowy zacisk próbki w kształcie hantli: 6 zestawów uchwytów statycznych, 6 zestawów uchwytów dynamicznych;Zgodny z ISO 23529:2004

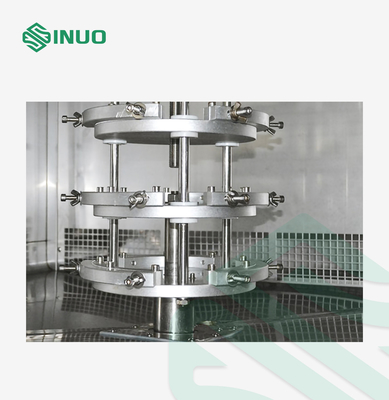

• Przykładowa platforma:
• Dynamiczna prędkość rozciągania: 0,5～1Hz (regulowana, ustawiana przez system sterowania, sterowanie automatyczne);
• Procent dynamicznego wydłużenia: 1% ~ 100% (regulowany, ustawiany przez system sterowania, sterowanie automatyczne);
• Dokładność procentowego rozciągnięcia dynamicznego: ≤ ± 0,5 mm;
• Tryb próby rozciągania: a, statyczny tryb rozciągania;b, tryb dynamicznego rozciągania;
• Prędkość platformy próbki: 0～25mm/s (regulowana, ustawiana przez system sterowania, sterowanie automatyczne);
• Przykładowe stanowiska montażowe pomostów: 24 stanowiska;
• Warunki badania: 24 próbki poddaje się jednocześnie badaniu statycznemu lub 6 próbek jednocześnie poddaje się badaniu dynamicznemu;
• Przykładowa platforma ma zdejmowaną konstrukcję i jest wyposażona w siatkę międzywarstwową, która jest wygodna dla klientów do testowania części o specjalnych kształtach;
• Natężenie przepływu gazu w komorze jest równoległe do próbki: natężenie przepływu ≥8mm/s±10% (regulowane);
• Standardowy system obróbki wstępnej ozonem;
• Standardowy system przetwarzania końcowego ozonu;
• Emisja ozonu: przyjęcie projektu normy braku wycieku ozonu i normy emisji spalin bez ozonu;
• Eksport danych: format eksportu danych to EXCEL, który jest wygodny dla użytkowników do przetwarzania różnych typów danych;
• Użyj zewnętrznego interfejsu USB do eksportu danych testowych (konfiguracja standardowa);
• Zdalny terminal komputerowy z portem sieciowym RJ45 do przechowywania danych testowych (opcjonalnie);
• Całkowity pobór mocy sprzętu: AC380V wynosi około 5,5KW, tryb zasilania: TN-S;
• Warunki pracy sprzętu:
• Temperatura środowiska pracy sprzętu wynosi 0～35℃, wilgotność względna ≤85%RH;
• Ciśnienie atmosferyczne.

Charakterystyka sprzętu

1. Niezależne badania i rozwój profesjonalnego oprogramowania sterującego starzeniem się ozonu;
2. Przyjęto importowany fotometr ultrafioletowy ozonu USA z dokładnością 2%, a dokładność danych próbkowania jest stabilna przez długi czas;
3. Wahania stężenia ozonu: wartość PV ozonu w komorze wynosi ≤ ± 2PPHM;
4. Zintegrowana kontrola stężenia ozonu, temperatury i wilgotności jest bardziej zgodna z warunkami testu;
5. Elektryczny system sterowania sprzętem realizuje pełną cyfrową kontrolę pracy;
6. Wyposażony w 24 uchwyty na próbki: 24 próbki poddawane są jednocześnie badaniom statycznym lub 6 próbek jednocześnie badanym dynamicznym;
7. Przykładowa platforma ma zdejmowaną konstrukcję i jest wyposażona w siatkę międzywarstwową, która jest wygodna dla klientów do testowania części o specjalnych kształtach;
8. Profesjonalny system obróbki wstępnej ozonu w celu ochrony normalnej żywotności głównych komponentów i normalnego użytkowania innych systemów pomocniczych;
9. Profesjonalny system doczyszczania ozonu, stężenie ozonu po oczyszczeniu ≤2PPHM, co spełnia wymogi ochrony środowiska i nie wymaga wymiany materiałów eksploatacyjnych;
10. Profesjonalne uchwyty do próbek typu blachy i drutu, spełniające wymagania GB/T, ISO, IEC, ASTM;
11. Przyjęcie projektu bez wycieku ozonu i standardu emisji ozonu w celu zapewnienia bezpieczeństwa personelu, spełnienia norm testowych i norm ochrony środowiska oraz przejścia oceny środowiskowej;
12. Przykładowe wyniki testów tej komory testowej można porównać z podobnym sprzętem w Niemczech i Wielkiej Brytanii.
