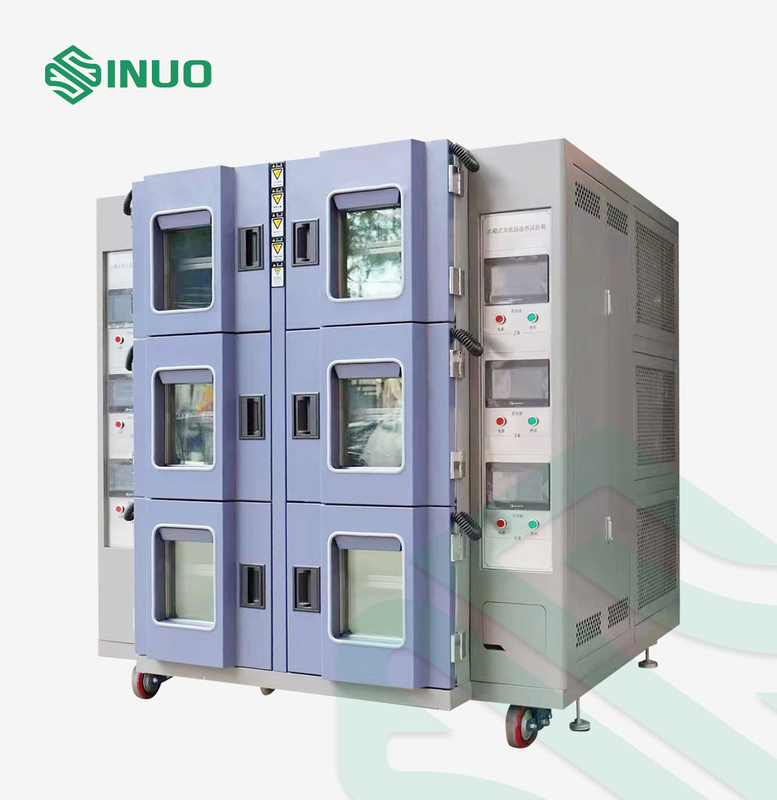

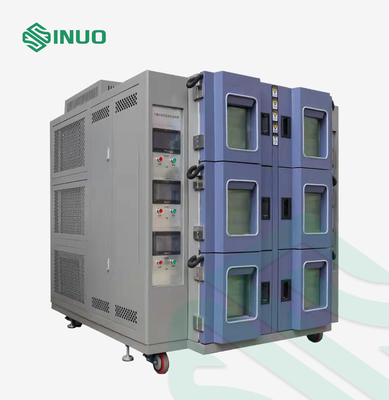

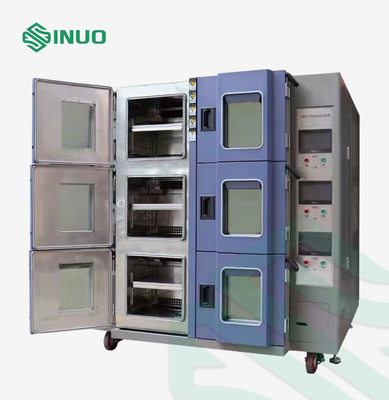

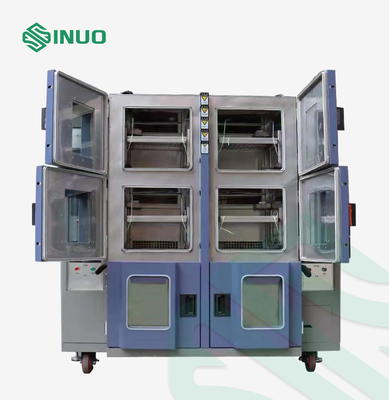

Niezależna 6-strefowa komora testowa z kontrolą temperatury i wilgotności

Niezależna 6-strefowa komora testowa z kontrolą temperatury i wilgotności

Przestrzegane normy i klauzule

IEC60068-2-1:2007 „Badania środowiskowe-Część 2-1: Testy-Test A: Zimno, IDT”

IEC60068-2-2:2007 „Badania środowiskowe – Część 2-1: Testy – Test B – Suche ciepło, IDT”

IEC60068-2-30:2005 „Badania środowiskowe — Część 2-30: Testy — Test Db: Wilgotne ciepło, cykliczne (cykl 12h + 12h), IDT ”

IEC60068-2-78:2012 „Testowanie środowiskowe — Część 2-78: Testy — Test Kabina: Wilgotne ciepło, stan ustalony, IDT”

Parametry techniczne

GŁÓWNE CECHY WYMIAROWE

Wewnętrzna objętość efektywna: około 64L * 6

Efektywny rozmiar wewnętrzny: 400 x 400 x 400 mm (gł. x szer. x wys.).

Wymiary: ok. 1850x1100x1850 mm (gł. x szer. x wys.).

GŁÓWNE CECHY ŚRODOWISKOWE

Zakres temperatury:

Typ komory ①: -40 ℃ ~ 150 ℃ (regulacja zakresu temperatury)

Typ komory ②: -40 ℃ ~ 150 ℃ (regulacja zakresu temperatury)

Typ komory ③ : -60 ℃ ~ 150 ℃ (regulacja zakresu temperatury)

Typ komory ④ : -60 ℃ ~ 150 ℃ (regulacja zakresu temperatury)

Typ komory ⑤: -40 ℃ ~ 150 ℃ (regulacja zakresu temperatury)

Typ komory ⑥: -40 ℃ ~ 150 ℃ (regulacja zakresu temperatury)

Zakres wilgotności:

Typ komory ①: 30% ~ 98% RH (regulacja zakresu temperatur)

Typ komory ②: 30% ~ 98% RH (regulacja zakresu temperatur)

Typ komory 3:30% ~ 98%RH (regulacja zakresu temperatur)

Typ komory ④: 30% ~ 98% RH (regulacja zakresu temperatur)

Typ komory ⑤: 20% ~ 98% RH (regulacja zakresu temperatur)

Typ komory ⑥: 20% ~ 98% RH (regulacja zakresu temperatur)

Wahania temperatury: ≤0,5°C

Odchylenie temperatury: ≤ ± 2 ℃

Równomierność temperatury: ≤2 ℃

Szybkość zmian temperatury (średnia wartość całego procesu mierzona w temperaturze otoczenia 20±2°C)

Szybkość ogrzewania: ≥3 ℃ / min (ogrzewanie elektryczne)

Szybkość chłodzenia: ≥1 ℃ / min (chłodzenie mechaniczne)

Zainstalowana moc: około 18,5 kW.

Hałas: ≤ 70db(A), w cichym pomieszczeniu, mierzony w odległości 1 metra przed komorą testową


Układ sterowania

System chłodzenia

To urządzenie jest chłodzone mechanicznie w systemie monopolarnym.Realizuje go zaawansowany hermetyczny kompresor.

Metoda chłodzenia: jednostopniowa sprężarka mechaniczna

Przyjmuje technologię regulacji zimnego końca PID, która może osiągnąć efekt kontroli temperatury poprzez dokładną moc wyjściową wydajności chłodniczej sprężarki.Cały proces schładzania i utrzymywania temperatury poniżej normalnej temperatury nie wymaga udziału grzałki, co jest zupełnie odmienne od metody bilansowej kontroli temperatury zimna i ciepła, co oznacza oszczędność energii ponad 30%.

W tym sprzęcie zastosowano przyjazny dla środowiska czynnik chłodniczy R404A (bez CFC), który nie jest zabroniony przez Konwencję Montrealską lub Poprawki Londyńskie oraz nowe przepisy US EPA.Metoda chłodzenia: chłodzenie powietrzem

Pomocnicze części chłodnicze: Główne części chłodnicze są importowane, takie jak termiczny zawór rozprężny i regulator ciśnienia z firmy Danfoss w Danii;filtr i odolejacz firmy EMERSON ze Stanów Zjednoczonych;elektrozawór firmy Castel we Włoszech.

Lista kontrolna kontroli chłodzenia
