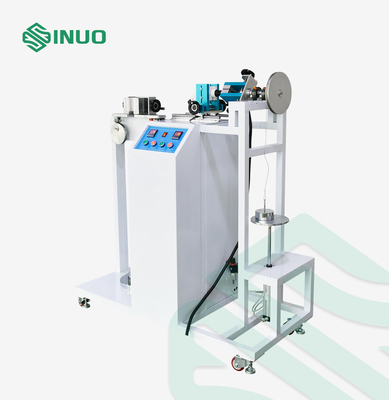

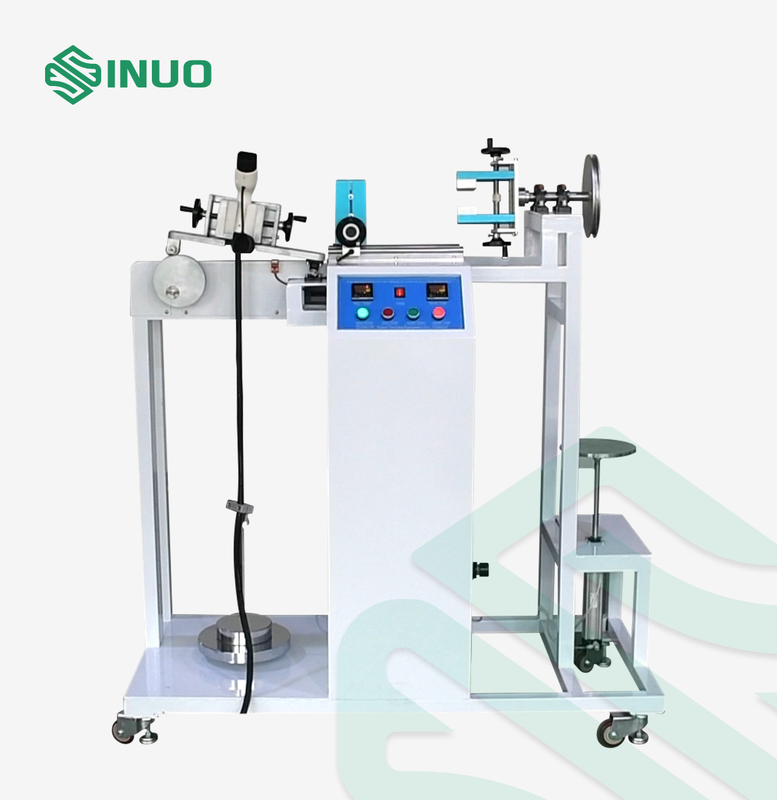

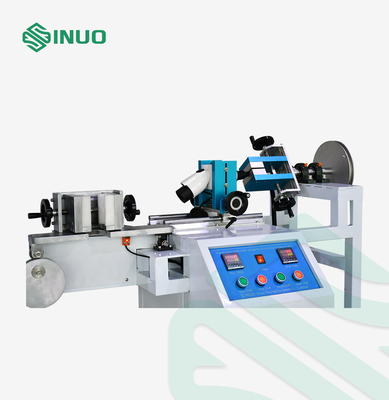

IEC 61851 EVSE Testowanie sprzętu Złącze wtykowe Test odciążenia kabla

IEC 61851 EVSE Testowanie sprzętu Złącze wtykowe Test odciążenia kabla

Nazwa marki: Sinuo
Numer modelu: SN1007
MOQ: 1
Cena £: negocjowalne
Warunki płatności: T/T
Zdolność do zaopatrzenia: 30 zestawów/miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
Calibration Certificate (Cost Additional)
Zastosowana norma:
IEC 61851-1
Próbka badana:
Złącze EVSE, wtyk
Treść testu:
Odciążenie
Metoda kontroli:
Sterowanie przyciskiem
Ramię obrotowe:
R100mm (Ф200mm)
Częstotliwość ściągania:
1 cykl/s
Czas momentu obrotowego:
1 minuta
Cykle ciągnięcia:
100 cykli
Szczegóły pakowania:
obudowa ze sklejki
Możliwość Supply:
30 zestawów/miesiąc
Podkreślić:

IEC 61851 EVSE Testing Equipment

,

IEC 62196 EVSE Testing Equipment

,

IEC 62196 Sprzęt do testowania odciążenia

Opis produktu





IEC 61851 EVSE Złącze kabla z wtyczką Sprzęt do testowania odciążenia



Zgodne standardy i klauzule




IEC 61851-1 2017 System przewodowego ładowania pojazdów elektrycznych — Część 1: Wymagania ogólne, punkt 11.6.



IEC 62196-1 Ed.4CDV 2020punkt 25.3 Rysunek 17 i tabela 11.



IEC60309-1: 2012 punkt 23.3 itd.



Przegląd wyposażenia




Ten sprzęt do testowania odciążenia kabli służy do testowania wtyczek samochodowych i gniazdek, złączy, aby wytrzymać określoną siłę ciągnącą i moment obrotowy.
Ciągnięcie jest realizowane przez jednofazowy silnik regulujący prędkość do napędzania mechanizmu mimośrodowego, prędkość silnika jest regulowana, aby zapewnić dokładny czas dla każdej zastosowanej siły ciągnącej;moment obrotowy uzyskuje się poprzez zwolnienie ciężaru momentu obrotowego za pomocą cylindra pneumatycznego.



Parametry techniczne




Metoda operacji Działanie przycisku
Tryb jazdy Silnik i cylinder
Ciężarki siłowe

40N*2, 50N*2, 60N*1, 110N*1250N*1

Może osiągnąć siłę ciągnącą 160N, 200N, 240N, 250N, 500N, 600N

Wagi momentu obrotowego

6N*1, 7N*1, 12N*1, 15N*1, 23N*1, 110N*1

Może osiągnąć moment obrotowy 0,6 Nm, 0,7 Nm, 1,2 Nm, 1,5 Nm, 2,3 Nm, 11 Nm

Ramię obrotowe Ф200mm
Częstotliwość ściągania 1 cykl/s
Cykle ciągnięcia 1-999999 cykli, można ustawić, domyślnie 100 cykli
Czas przyłożonego momentu obrotowego 0-99999.9S, można ustawić, domyślnie 1 min
Osprzęt Jeden zestaw uniwersalnych mocowań
Wymiary i waga sprzętu dł. 1560mm*szer. 600mm*wys. 1530mm, ok.220 KG
Zasilacz Jednofazowy AC220V±10%, 50/60Hz lub AC110V, 60Hz
