Punkt ładowania pojazdu elektrycznego EVSE IPX56 Sprzęt do testowania deszczu w strumieniu wody

Punkt ładowania pojazdu elektrycznego EVSE IPX56 Sprzęt do testowania deszczu w strumieniu wody

Nazwa marki:	Sinuo
Numer modelu:	SNQC1001-2B
MOQ:	1
Cena £:	negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	30 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Calibration Certificate (Cost Additional)

Zastosowany standard:

IEC 61851-1

Próbka badana:

Stacje ładowania

Treść testowa:

Strumień wody IPX56

Metoda kontroli:

PLC i ekran dotykowy

materiał dyszy:

Stal nierdzewna

Ciśnienie wody:

30～200kpa

Średnica gramofonu:

1,2m

Prędkość gramofonu:

1~7 obr/min

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

30 zestawów/miesiąc

Podkreślić:

Sprzęt do testowania deszczu IPX56 IEC 61851

PLC Sprzęt do testowania deszczu IPX56

IEC 61851 Punkt ładowania pojazdów elektrycznych

Opis produktu

Punkt ładowania pojazdu elektrycznego EVSE IPX56 Sprzęt do testowania deszczu

Przestrzegane normy i klauzule

IEC 61851-1 2017 System przewodowego ładowania pojazdów elektrycznych – Część 1: Wymagania ogólne.

IEC 60529:2013 „Stopnie ochrony zapewniane przez obudowę (kod IP)” IPX5 i IPX6.

Przegląd sprzętu

System testowy służy do testowania przechowywania próbek, transportu i wydajności pracy w warunkach deszczowych.Nadaje się do produktów elektrycznych i elektronicznych, lamp, komponentów elektrycznych, samochodów, motocykli i innych produktów do testowania produktów oraz właściwości fizycznych i innych powiązanych z nimi właściwości w symulujących deszczowych warunkach klimatycznych.

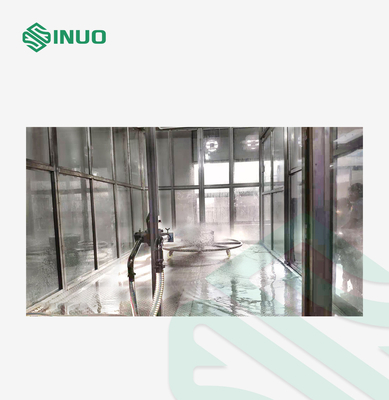

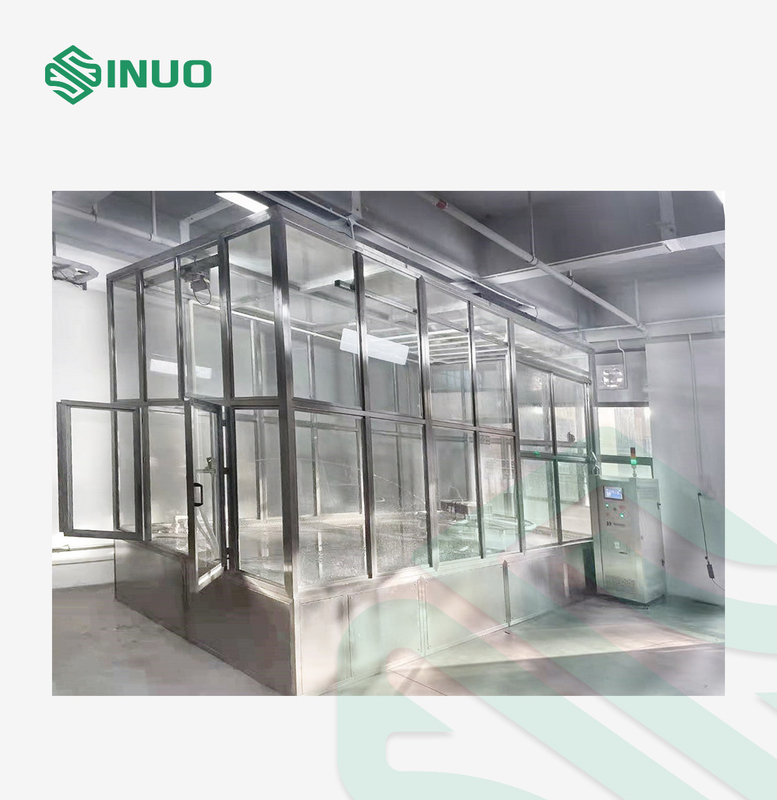

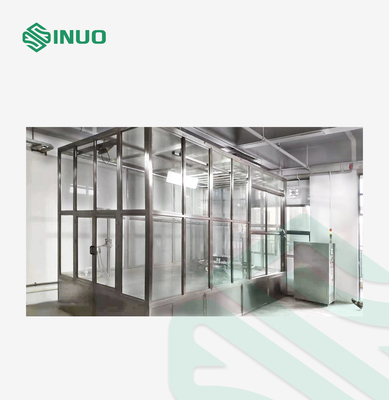

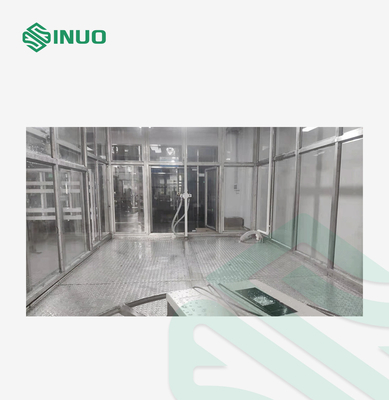

System testowy składa się ze stanowiska testowego, zbiornika na wodę, skrzynki sterowniczej, stołu obrotowego, systemu cyrkulacji wody i systemu natryskowego.

Na dole znajduje się zbiornik na wodę, który pompuje wodę przez pompę wodną ze stali nierdzewnej wewnątrz prawej skrzynki sterowniczej i zwiększa ciśnienie przed przesłaniem jej do dyszy węża.Wylot pompy jest zaprojektowany z elementami sterującymi, takimi jak przepływomierz, manometr i zawór elektromagnetyczny;jest wyposażony w system cyrkulacji wody udarowej wewnątrz, gramofon jest niezależnie zainstalowany 2500 mm od sprzętu do natrysku wody.

Parametry techniczne

Rozmiar systemu	4,5 * 2,5 * 2,4 m (szer. * głęb. * wys.)
Średnica gramofonu	1200 mm
Obciążenie gramofonu	500 kg
Liczba głowic dysz wodnych	2 cps;Jeden z IPX5, a drugi z IPX6
Kierunek testu	Strona próbki.
Odległość dyszy od próbki	2500 ~ 3000 mm, kontrolowane przez operatora.
Średnica wewnętrzna dyszy	IPX5 (gatunek) φ6,3 mm;IPX6 (klasa) φ12,5 mm
Przepływ strumienia wody	IPX5 (klasa) 12,5±0,625 (l/min);IPX6 (klasa) 100±5 (l/min)
Średnica rury	Jeden półcalowy i jeden cal węże wysokociśnieniowe
Ciśnienie wody	30～200kpa (dostosowany przepływem)
Prędkość gramofonu	1-7R/min
Czas strumienia wody	3,10,30,9999min (regulowane)
Kontrola czasu pracy	1～9999min (regulowany)
Manometr do spryskiwania wodą	Może wyświetlać ciśnienie wody;
Układ sterowania	Siemens PLC
System strumienia wody	Składa się z pompy wody, manometru wody i stałego wspornika dyszy
Materiał dyszy	Rury ze stali nierdzewnej
Materiał zbiornika na wodę	Stal nierdzewna
Materiał skrzynki elektrycznej	Stal nierdzewna 304

Detale

Punkt ładowania pojazdu elektrycznego EVSE IPX56 Sprzęt do testowania deszczu w strumieniu wody 0
