| Nazwa marki: | Sinuo |
| Numer modelu: | SN2210-2 |
| MOQ: | 1 |
| Cena £: | negocjowalne |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 100 szt / miesiąc |
Słup do ładowania pojazdu elektrycznego Sonda testowa IPXXB Sprzęt do testowania EVSE
Przegląd sprzętu

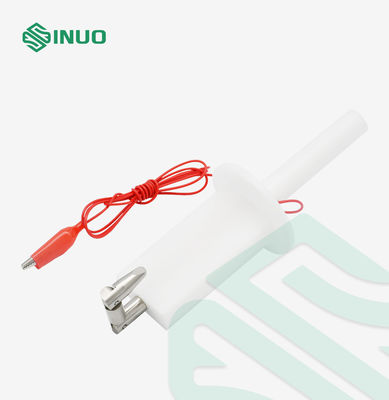

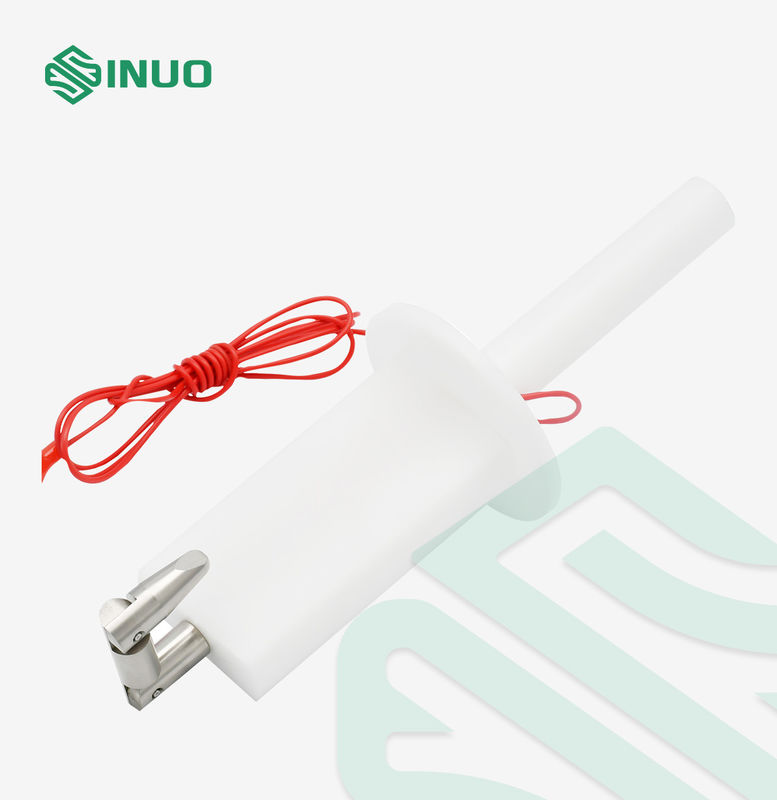

Jest to precyzyjny palec testowy wykonany zgodnie z wymaganiami sondy pomiarowej IEC 61032, wymaganej przez wiele norm, takich jak IEC 61851-1 klauzula 8 i 12.4, IEC 60529 IP2 itp.
Sonda ta jest przeznaczona do weryfikacji podstawowej ochrony przed dostępem do części niebezpiecznych.Służy również do weryfikacji zabezpieczenia przed dostępem palcem.Ta sonda z palcem testowym składa się z dito, palca, podstawy i izolowanego uchwytu, który symuluje cechy ludzkiej dłoni.Posiada dwa ruchome przeguby, które można wygiąć pod kątem 90°.
Może być używany do testu przeciwporażeniowego, gdy jest wyposażony w zacisk krokodylkowy.Lub używany do testu ochrony obudowy, gdy otwarty gwintowany otwór M6 na końcu rękojeści łączy się z miernikiem ciągnięcia i pchania w celu uzyskania określonej siły.
Parametry techniczne
| Parametry / Model | SN2210-2 |
|
Nazwa |
Standardowy palec testowy |
|
Wspólne 1 |
30±0,2 (mm) |
|
Wspólne 2 |
60±0,2 (mm) |
|
Długość palca |
80±0,2 (mm) |
|
Końcówka palca do przegrody |
180±0,2 (mm) |
|
Cylindryczny |
R2±0,05 (mm) |
|
Kulisty |
S4±0,05 (mm) |
|
Kąt ukosu cięcia palcami |
37o 0 -10' |
|
Stożek na czubek palca |
14o 0-10' |
|
Średnica palca testowego |
Ф120 -0,05(mm) |
|
Średnica przekroju AA |
50 (mm) |
|
AA Szerokość przekroju |
20±0,2 (mm) |
|
Średnica przegrody |
Ф75±0,2 (mm) |
|
Grubość przegrody |
5±0,5 (mm) |
Detale
