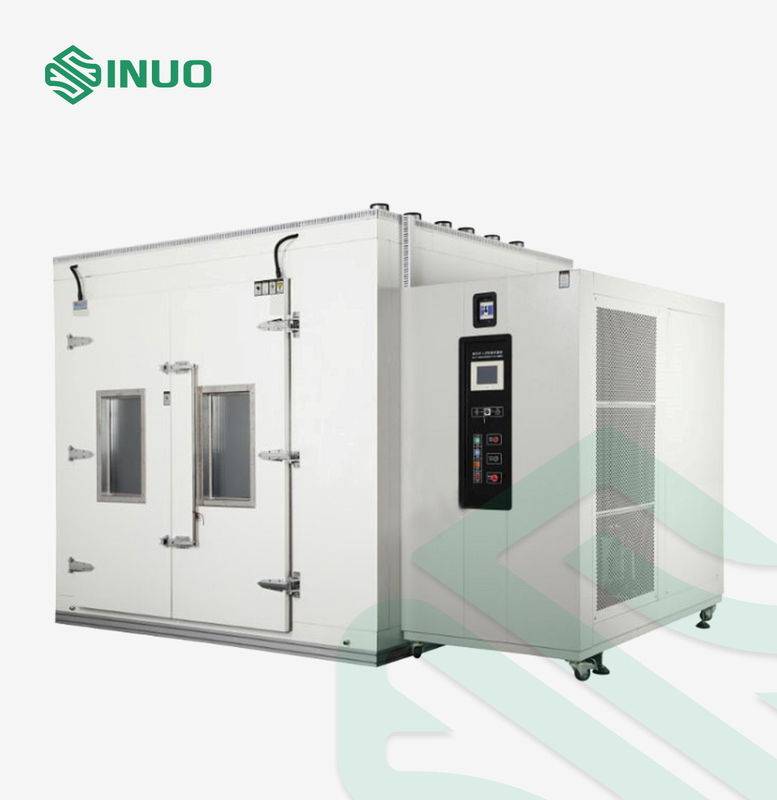

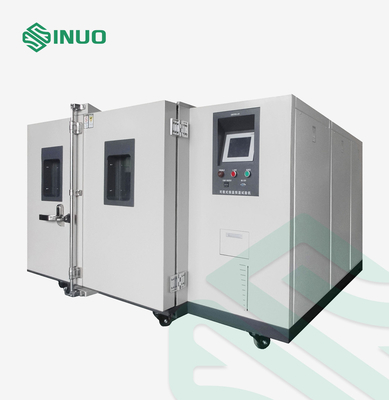

Stała temperatura Wilgotność spacer w środowiskowej komorze testowej 13m3 mniej niż 75dB

Chłodnictwo: 3,5 kW

Ogrzewanie: 9KW

Nawilżanie: 9KW

Silnik: 0,75 kW * 6 = 4,5 W

Inne: ≈1,5 kW

Całkowita moc zainstalowana: Pmax≤27,5KW (w zależności od ostatecznego projektu)

Komora testowa i agregat chłodniczy mają konstrukcję dzieloną.Po zainstalowaniu urządzenia na miejscu rurociąg chłodniczy i obwód elektryczny są podłączone i sprawdzane przed uruchomieniem maszyny;

Sterownik przyjmuje niezależną szafę sterowniczą i jest instalowany po prawej stronie laboratorium.

Urządzenie przyjmuje typ dzielony, a agregat chłodniczy i szafa sterownicza elektryczna są zainstalowane po prawej stronie urządzenia.

Połączenie między korpusem skrzynki a urządzeniem wykorzystuje przeciwwybuchową skrzynkę przyłączeniową i ocynkowaną rurę stalową, a proces łączenia jest zgodny z odpowiednimi normami krajowymi dotyczącymi przeciwwybuchowości.

Kanał powietrzny znajduje się za studiem:

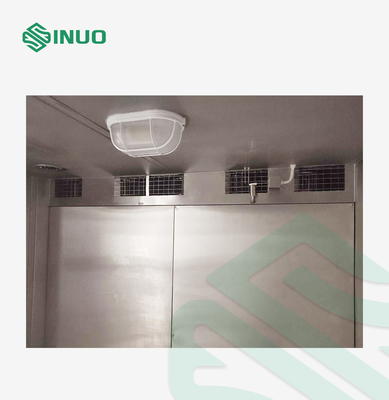

Silnik przeciwwybuchowy jest zainstalowany na górze skrzynki, aluminiowy wirnik wentylatora odśrodkowego jest zainstalowany na górze skrzynki testowej, a powietrze jest równomiernie dostarczane przez wylot powietrza spirali, aby spełnić wymagania dotyczące równomierności temperatury.

1. Ustaw 2 drzwi dzielone, rozmiar otworu drzwiowego (800+800) W×2500Hmm,

2. Drzwi są uszczelnione dwuwarstwową taśmą uszczelniającą z miękkiej gumy silikonowej odpornej na wysokie i niskie temperatury

3. Zawias obrotowy może zapewnić kąt otwarcia drzwi ≥ 120 stopni

4. Wewnętrzna krawędź drzwi jest ustawiona za pomocą taśmy grzewczej o stałej temperaturze, a system sterowania automatycznie włącza taśmę grzewczą do rozmrażania zgodnie z temperaturą studia.

Na bramie zamontowane są dwa komplety okien obserwacyjnych (500×600mm).Szyba obserwacyjna wykonana jest z wielowarstwowego szkła izolacyjnego pokrytego elektryczną folią grzewczą.Okno obserwacyjne ma wysoką przepuszczalność światła, dobry efekt izolacji cieplnej i brak drutu oporowego na powierzchni szkła.Obserwacja i inne zalety, gdy temperatura w studiu jest niższa niż temperatura otoczenia, sterowanie automatycznie włącza funkcję odmgławiania okna obserwacyjnego.

1. Silnik przyjmuje profesjonalny silnik: 0,75 kW, 6 zestawów IP55

2. spirala wentylatora jest wykonana z aluminium, aby zapobiec iskrzeniu z tarcia między wirnikiem a spiralą;

3. Zarówno wewnętrzna, jak i zewnętrzna obudowa są wyposażone w niezawodne linie uziemiające, a powierzchnia urządzenia jest spryskiwana przewodzącą farbą antystatyczną, aby zapewnić, że na powierzchni obudowy urządzenia nie będzie gromadzić się elektryczność statyczna.

4. Czujnik temperatury (PT100) przyjmuje czujnik przeciwwybuchowy.

5. Urządzenie grzewcze to grzejnik ze stali nierdzewnej bez otwartego płomienia.

6. Okablowanie przeciwwybuchowych urządzeń elektrycznych spełnia krajowe wymagania przeciwwybuchowe.

7. Skonfiguruj niezależne zabezpieczenie przed przegrzaniem, czyli dwusekcyjny przyrząd zabezpieczający przed przegrzaniem, aby zapobiec niebezpieczeństwu przekroczenia temperatury w pomieszczeniu roboczym.

Przy drzwiach pomieszczenia badawczego znajduje się płyta przejściowa ze spadkiem, która jest wygodna dla próbki testowej do wejścia i wyjścia z pomieszczenia badawczego

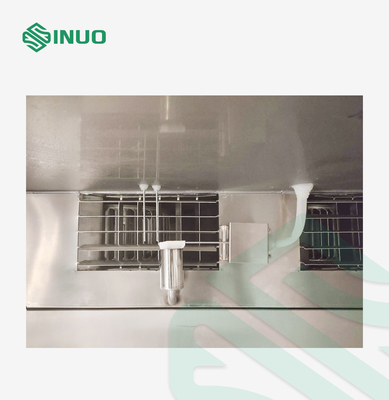

1. Grzałka z drutu grzejnego ze stopu niklu i chromu

2. Tryb sterowania grzałką: bezdotykowa regulacja szerokości impulsu o równym okresie, SSR (przekaźnik półprzewodnikowy)

3. Moc grzałki: ≤9,0 KW

1. Metoda zewnętrznego nawilżania odłączanego kotła

2. Nawilżacz pancerny ze stali nierdzewnej

3. Tryb sterowania nawilżaczem: bezkontaktowa regulacja szerokości impulsu o równym okresie, SSR (przekaźnik półprzewodnikowy)

4. Urządzenie kontrolujące poziom wody, nawilżacz zapobiegający spalaniu na sucho, urządzenie do zbierania osadów, okno obserwacyjne poziomu cieczy

5. Moc nawilżacza: ≤9,0 kW

Przyjęto automatyczne urządzenie do uzupełniania wody.Po podłączeniu wody z kranu za pomocą rury wodociągowej 1/2", urządzenie dostarczające wodę jest znaną na całym świecie marką, która może automatycznie filtrować i dejonizować wodę.

Przepływ wody zdemineralizowanej: 10L/h

Ciśnienie wody: 0,1 ~ 0,25 MPa

Twardość wody: ≤0,03mol / l (1,5 mg / l, obliczona jako CaCO3) m, krajowa norma dla wody do nawilżania, aby zapewnić wodę dejonizowaną wymaganą do nawilżania części urządzenia

Używając koreańskiego kontrolera z kolorowym ekranem dotykowym „Sanyuan” TEIM 2700, główne cechy są następujące:

1. 7-calowy kolorowy ekran dotykowy TFT, interfejs człowiek-maszyna można wybrać w języku chińskim lub angielskim, a metoda obsługi menu ułatwia użytkownikom opanowanie metody obsługi sprzętu;
2. Dokładność wyświetlania: temperatura 0,1 ℃;czas 0.1 min
3. Można wybrać dwie metody badania: stała temperatura (praca ręczna) lub program (tj. zaprogramowany program praca automatyczna)
4. Działanie sprzętu charakteryzuje się wysokim stopniem automatyzacji.Ustaw temperaturę docelową lub zaprogramowane procedury działania sprzętu.Po naciśnięciu przycisku obsługi system może automatycznie określić, czy otworzyć agregat chłodniczy, grzałkę lub dmuchawę.Koledzy mogą automatycznie regulować moc grzewczą bez nadmiernych operacji użytkownika lub monitorowania, można uzyskać idealną krzywą procesu testowego.
5. Funkcja wykonywania wstępnie ustawionych programów zapewnia użytkownikom wstępnie ustawione 1000 krzywych programu, każda krzywa może być ustawiona do 100 kroków, 6 grup małych cykli i 10 różnych programów może być połączonych, a program można pobrać i zapisać do następnego testu.można wywołać bezpośrednio.
6. Podczas testu ważne parametry referencyjne, takie jak aktualna temperatura docelowa, zmierzona temperatura, moc grzewcza, czas działania i przebieg programu mogą być wyświetlane w czasie rzeczywistym.
7. Może przechowywać krzywe temperatury i dane przez 600 dni.
8. Funkcja autodiagnostyki błędów, gdy urządzenie ulegnie awarii, automatycznie uruchomi alarm i odetnie zasilanie.Koledzy wyświetlą na sterowniku zjawisko usterki i prosty opis usterki, a użytkownicy mogą łatwo znaleźć przyczynę zgodnie z usterką.

1. Funkcja nagrywania danych USB:

2. Możesz bezpośrednio włożyć dowolny dysk U w dowolne miejsce w pliku rekordu historii i wykonywać operacje, takie jak odczytywanie i analiza na komputerze.

3. Potężne funkcje oprogramowania PC, standardowy interfejs Ethernet 10M/100M, automatyczne pozyskiwanie adresu IP, identyfikacja sieci i łatwa kontrola.

3.1.Komputer hosta:

Komputer hosta jest bezpośrednio podłączony do testera za pomocą kabla sieciowego

3.2, LAN:

Wiele komputerów i wiele połączeń LAN obszaru sterowania UMC1000

3.3, zdalna synchronizacja WEB SERVER;

Zdalny monitoring można przeprowadzić poprzez test INTERNET NET.

1. Bezpieczeństwo personelu

1.1, ochrona przed wyciekiem

2. Bezpieczeństwo sprzętu:

2.1, zanik fazy zasilania, błąd fazy, ochrona przed niestabilnością napięcia;

2.2.Zabezpieczenie ograniczające prąd pętli sterowania

2.3.Zabezpieczenie przeciążeniowe silnika wentylatora

2.4.Zabezpieczenie przed przeciążeniem prądowym sprężarki

2.5, zabezpieczenie przed przegrzaniem sprężarki

2.6.Zabezpieczenie wysokiego ciśnienia sprężarki

2.7, zabezpieczenie przed zwarciem grzałki

2.8.Ochrona przed wyciekiem sprzętu

2.9.Wtórna niezależna funkcja ochrony przed przegrzaniem
