| Nazwa marki: | Sinuo |
| Numer modelu: | SN881-1200L |
| MOQ: | 1 |
| Cena £: | Customized |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 10 zestawów/miesiąc |

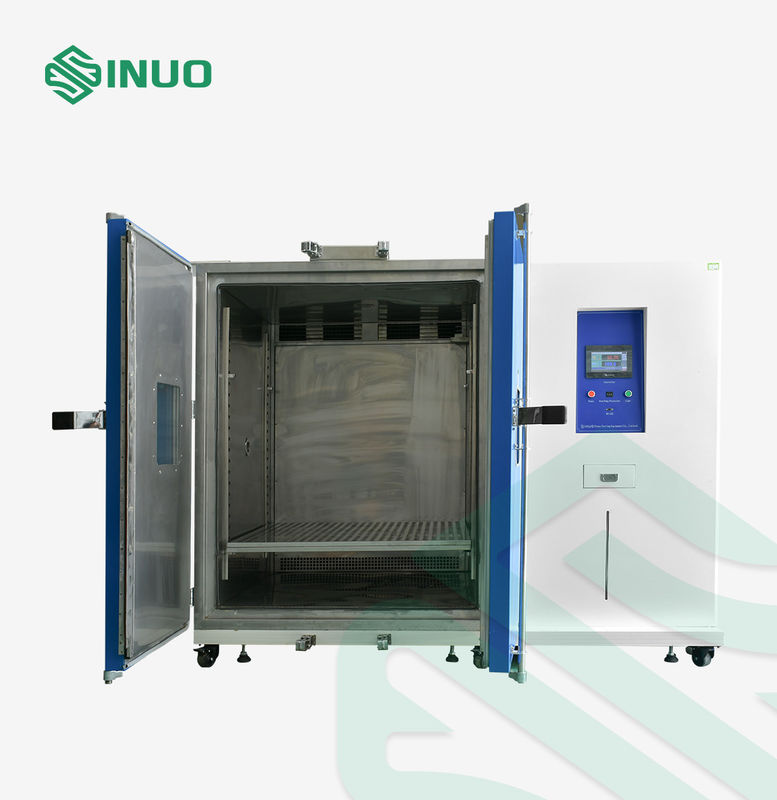

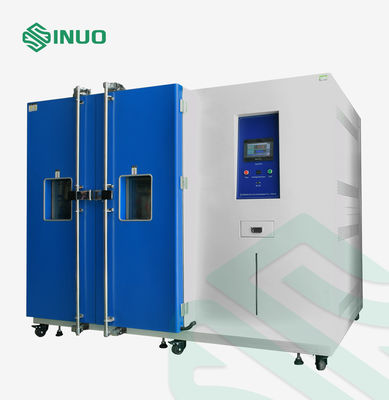

Programowalna komora do testowania stałej temperatury i wilgotności 1200L
Przestrzegane normy i klauzule
IEC60068-2-1: 2007 Testy środowiskowe - Część 2-1: Testy - Test A: Zimno, IDT
IEC60068-2-2:2007 Testy środowiskowe – Część 2-1: Testy – Test B – Suche ciepło, IDT
IEC60068-2-30:2005 Testy środowiskowe – Część 2-30: Testy – Test Db: Wilgotne ciepło, cykliczne (cykl 12h+12h), IDT
IEC60068-2-78:2012 Testy środowiskowe – Część 2-78: Testy – Test Kabina: Wilgotne ciepło, stan ustalony, IDT
Parametry techniczne
| Nie. | Projekt | Zawartość |
| A | Numer produktu | SN881-1200L |
| B | Marka produktu | SINUO |
| C | Wielkość studia | D1450 x W1250 X H2050 (bez silnika) mm |
| Wymiary obszaru roboczego | Część szafki: około 1000 D × 1000 W × 1200 H mm | |
| D | Zakres temperatury | -55 ℃ ～ + 100 ℃ (regulowany zakres) |
| Zakres wilgotności | 25%-98% RH (patrz tabela zakresu kontrolowanej temperatury i wilgotności, brak źródła wilgoci lub obciążenia cieplnego) |
|
| Równomierność temperatury | ≤ ± 2,0 ℃ (stan stabilny) | |
| Szybkość ogrzewania | 1,0 ℃/min (bez obciążenia) | |
| Tempo schładzania | 3,0 ℃/min (bez obciążenia) | |
| Wahania temperatury | ≤ ± 0,5 ℃ (stan stabilny) | |
| Odchylenie temperatury | ≤ ± 2,0 ℃ | |
| Odchylenie wilgotności | ≤±3,0% RH | |
| Obciążenie |
1000 w przy +20°C; 800 w przy 0°C; 500 w przy -20°C; 300 w przy -40°C. |
|
| mi | Hałas silnika | ≤85dB |
| Waga | Około 780 kg | |
| F | Zastosowane standardy |
GB / T 2423.1-2008 Test A: Metoda badania w niskiej temperaturze GB / T 2423.2-2008 Test B: Metoda badania w wysokiej temperaturze GB / T 2423.3-2006 Test Ca: Test stałej wilgotnej temperatury GB / T 2423.4-2008 Test Db: Test naprzemiennego wilgotnego ciepła GJB 150.3A-2009 Test wysokiej temperatury GJB 150.4A-2009 Test w niskiej temperaturze GJB 150.9A-2009 Test wilgotnego ciepła GBT 5170.8-2016 Inspekcja sprzętu do testów środowiskowych produktów elektrycznych i elektronicznych GJB150A-2009 Laboratoryjne metody badań środowiskowych sprzętu wojskowego |
| G | Notatka | Powyższe wskaźniki wydajności są wartościami zmierzonymi w temperaturze pokojowej +25°C bez próbki. |
Przegląd sprzętu
Ta komora testowa symuluje zmienne warunki temperatury i wilgotności dla produktów lub materiałów.Jest szeroko stosowany w teście zdolności adaptacyjnych elektrycznych, elektronicznych, przyrządów i mierników oraz innych części produktu w wysokiej i niskiej temperaturze i wilgotnym środowisku podczas przechowywania, transportu i użytkowania, w celu określenia zdolności adaptacji temperaturowej powyższych produktów lub materiałów do wysokich i niskich temperatura i wilgotne środowisko, szczególnie w przypadku elektryfikacji produktu, zmian wydajności i właściwości mechanicznych.
| Materiał | Materiał pudełka wewnętrznego | Blacha stalowa walcowana na zimno, wysokiej jakości farba proszkowa trawiąca i fosforanująca |
| Materiał pudełka zewnętrznego | Płyta ze stali nierdzewnej SUS304 # | |
| Materiał izolacyjny | sztywna pianka poliuretanowa + ultradrobne włókno szklane | |
| Struktura | Części kanału powietrznego | Wentylator promieniowy;wylot powietrza może regulować objętość powietrza, wysokość i objętość powietrza powrotnego; |
| Drzwi | (Podwójne) Otwarte drzwi na zawiasach, z niereagującym uchwytem typu uchwyt, wyposażone w okno obserwacyjne, oświetlenie, elektryczne urządzenie grzewcze zapobiegające kondensacji ramy okiennej/ościeżnicy, rozmiar drzwi: (około) 1,0*1,2 M | |
| Okno testowe | Na drzwiach znajduje się okno obserwacyjne z hartowanego szkła przeciwwybuchowego z folią przewodzącą (z funkcją antykondensacji) 500W×600H (mm) | |
| Miłośnik | Wentylator promieniowy o długiej osi | |
| Uchwyt próbki | Dwie wbudowane, regulowane, ruchome tace ze stali nierdzewnej | |
| Wirnik | Importowany wirnik ze stali nierdzewnej z Tajwanu | |
| Podgrzewacz | Grzejnik elektryczny ze stopu niklu i chromu | |
| Sprężarki chłodnicze | Importowany kompresor Tecumseh | |
| Parownik | Parownik żebrowany | |
| Metoda chłodzenia | Mechaniczna kaskada sprężarki | |
| Metoda chłodzenia | Chłodzenie powietrzem | |
| Przyrząd do kontroli temperatury | 7-calowy inteligentny programowalny sterownik dotykowy LCD | |
| Ołów otwór | φ50mm 2 ze specjalną zatyczką z gumy piankowej (znajduje się po lewej stronie pudełka) | |
| Uchwyt próbki | 2 statywy na próbki ze stali nierdzewnej o regulowanej wysokości. |
Systemy ogrzewania, nawilżania i chłodzenia oraz sposób ich działania
| Projekt | Opis zasady | |
| System grzewczy | Rura grzewcza ze stali nierdzewnej typu tuleja zapobiegająca suchości z wbudowanym drutem grzewczym ze stopu niklu i chromu | |
| Szybkoobrotowa nagrzewnica elektryczna ze stali nierdzewnej w kształcie litery U do ogrzewania; | ||
| Całkowicie niezależny system, nie wpływa na linię kontrolną | ||
| System nawilżania | Metoda nawilżacza |
1. Zewnętrzny odłączany sposób nawilżania kotła lub wbudowane nawilżanie zbiornika wody 2. Nawilżacz pancerny ze stali nierdzewnej 3. Tryb sterowania nawilżaczem: bezkontaktowa regulacja szerokości impulsu o równym okresie, SSR (przekaźnik półprzewodnikowy) 4. Urządzenie kontrolujące poziom wody, nawilżacz zapobiegający spalaniu na sucho, urządzenie do zbierania osadów, okno obserwacyjne poziomu cieczy 5. Moc nawilżacza: 6KW |
| Nawilżacz |
1. Automatyczne urządzenie dostarczające wodę lub elektryczne automatyczne uzupełnianie wody za pomocą przycisku 2. Membrana RO + filtr dopływu wody z węglem aktywnym, wyjmowany do czyszczenia 3. Elektroniczny przełącznik poziomu cieczy o wysokiej i niskiej temperaturze z podwójnym poziomem wody, aby zapobiec nieprawidłowemu działaniu; 4. Niedobór wody i puste ogrzewanie i ochrona przed przegrzaniem + ochrona przed bardzo niskim poziomem wody + ochrona przed czasem zaopatrzenia w wodę w celu zapewnienia bezpiecznej pracy urządzenia |
|
| System chłodniczy | Metoda chłodzenia | Chłodzony powietrzem |
| Sprężarka chłodnicza | Zastosuj importowaną sprężarkę Taikang, użyj przyjaznego dla środowiska czynnika chłodniczego | |
| Rura miedziana na czynnik chłodniczy | Wewnętrzna spiralna rura miedziana na czynnik chłodniczy K-TYPE | |
| Skraplacz | Skraplacz chłodzony powietrzem z lamelami falistymi | |
| Parownik | Typ pochyły FIN-rurowy parownik | |
| Element zamrażający | Oryginalny importowany zawór elektromagnetyczny, filtr osuszający itp. | |
| Cechy | Rurociągi całego systemu są testowane pod kątem wykrywania nieszczelności poprzez wentylację i ciśnienie 22 kg. | |
| Systemy ogrzewania i chłodzenia są całkowicie niezależne | ||
| Wyposażony w profesjonalne parametry techniczne firmy, może zapobiec powrotowi wysokiej temperatury i przepływu powietrza pod wysokim ciśnieniem do urządzenia chłodzącego i uszkodzeniu systemu. | ||
| Wszystkie programy działania układu chłodniczego są w pełni kontrolowane przez sterownik mikrokomputerowy | ||
| Nazwa | Marka | Uwaga |
|
Kompresor
|
Importowany kompresor Tecumseh | |
|
Przekaźnik ciśnieniowy
|
Dania DANFOSS lub Emerson |
|
| Zawór regulujący ciśnienie parowania | Dania DANFOSS | |
|
Dania DANFOSS lub Emerson |
|
| Urządzenie dławiące | Kapilara lub zawór rozprężny | |
|
Zawór elektromagnetyczny
|
Strzelec w Japonii lub CASTEL we Włoszech lub Emerson w Stanach Zjednoczonych | |
System regulacji
| Projekt | Zilustrować |
| Metoda regulacji |
Wentylacja z wymuszonym obiegiem, zrównoważona regulacja temperatury.System sterowania steruje mocą nagrzewnicy zgodnie z temperaturą zadaną przez system poprzez wynik automatycznego obliczania mocy wyjściowej PID, a na końcu osiąga równowagę dynamiczną.
|

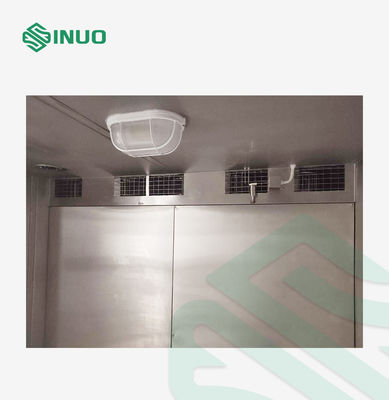

| Urządzenie cyrkulacyjne | Wbudowana klimatyzacja, kanał powietrza obiegowego i wentylator o długim przepływie osiowym poprawiają przepływ powietrza i wydajność grzewczą poprzez poprawę przepływu powietrza mieszającego i znacznie poprawiają równomierność temperatury w komorze testowej. |
Układ sterowania
| Projekt | zilustrować |
| Kontroler | 7-calowy programowalny sterownik PLC LCD dotykowy |
| Dotykowy ekran o wysokiej rozdzielczości | Stałe warunki i warunki programu można ustawić dowolnie, można ustawić ekran chiński, a także nazwę testu utwardzania i numer seryjny. |
| Ustawialny zakres czasu | 0-999H59min. |
|
Programowalny tryb
|
Jednocześnie można ustawić 120 grup programów o różnych warunkach.W dowolnej grupie programów pracę można podzielić na 1200 segmentów, a liczbę segmentów można dowolnie przejąć w celu wykonania cyklu lub można wykonać cykl cykliczny dowolnego segmentu lub grupy. |
| W każdej grupie programów można ustawić do 1200 różnych sekcji temperaturowych i czasowych (każda sekcja może być ustawiona do 999h59min).120 grup programów można dowolnie łączyć szeregowo, a maksymalna liczba sekcji może być cyklicznie powtarzana do 999 razy. | |
| Bezpieczeństwo | Przy wyłączonym urządzeniu pamięci, pozostałe programy mogą być nadal wykonywane po przywróceniu zasilania, a maszynę można zarezerwować na czas uruchamiania i pracy maszyny. |
| Kontrola | Podnoszenie i chłodzenie mogą być wykorzystywane do sterowania nachyleniem i krzywą oraz mają funkcję samokorekty punktów odniesienia temperatury i wilgotności.Posiada funkcję automatycznego obliczania PID, co może zmniejszyć wygodę wynikającą z ręcznego ustawiania. |
| Funkcja komunikacji | Interfejs dysku U, interfejs RS-232, blokada sprzętowa nieprawidłowej obsługi, oprogramowanie do losowej komunikacji z komputerem |
| Organizować coś | Ustawienie dotykowe, bezpośrednie wyświetlanie pozycji, wszystkie warunki są całkowicie automatycznie blokowane przez mikrokomputer; |
| Wezwać policję | W przypadku błędu w ustawieniu lub działaniu zostanie wygenerowany sygnał ostrzegawczy |
| Wyjście | Sterownik posiada wyjście portu sygnału rejestracji, które można podłączyć do rejestratora temperatury i wilgotności i wyprowadzić krzywą rejestracji |
| Interfejs | Dzięki standardowemu interfejsowi komunikacyjnemu RS-232, dużej odległości transmisji, można podłączyć do komputera PC w celu sterowania i nagrywania. |
Urządzenie zabezpieczające
|
System chłodzenia |
Zabezpieczenie przed przegrzaniem sprężarki Zabezpieczenie nadprądowe sprężarki Zabezpieczenie wysokiego i niskiego ciśnienia sprężarki Zabezpieczenie ciśnienia oleju w sprężarce Zabezpieczenie przed przegrzaniem temperatury cieczy Ochrona przed bardzo wysokim ciśnieniem Chłodzony powietrzem: wentylator kondensacyjny jest przegrzany |
| Pole testowe |
Regulowana ochrona przed nadmierną temperaturą Kanał klimatyzacji ekstremalna ochrona przed nadmierną temperaturą Zabezpieczenie przed przegrzaniem silnika wentylatora |
| Inny |
Całkowita kolejność faz mocy i ochrona przed utratą faz (dotyczy zasilania trójfazowego) Zabezpieczenie przed przeciążeniem i zwarciem Zabezpieczenie przed awarią systemu chłodniczego spowodowane wielokrotnym otwarciem skrzynki |
| Inna konfiguracja | |
| Przewód zasilający | Zasilanie AC380V: 1 kabel pięciożyłowy (trójfazowy czterożyłowy + ochronny przewód uziemiający) (długość około 4 metrów) |
| Główny wyłącznik zasilania | Wyłącznik Chint |
| Transport | Pudełko testowe jest łączone i transportowane oddzielnie |
| Rozmiar | Maksymalne wymiary transportowe (bez opakowania): „Zobacz wymiary” |
| waga | Maksymalna waga przesyłki (bez opakowania): „Patrz Waga” |
| Warunki użytkowania | Następujące warunki są gwarantowane przez użytkownika |
| Miejsce instalacji |
1. Ziemia jest płaska i dobrze wentylowana 2. Brak silnych wibracji wokół urządzenia 3. Wokół urządzenia nie ma silnego pola elektromagnetycznego 4. Wokół urządzenia nie ma łatwopalnych, wybuchowych, żrących substancji i kurzu 5. Wokół urządzenia należy zarezerwować odpowiednią przestrzeń do użytkowania i konserwacji, jak pokazano na poniższym rysunku:
Odp.: ≥40 cm
B: ≥150 cm
C: ≥100 cm
D: ≥60 cm
E: ≥40 cm |
| Warunki środowiska |
1. Temperatura: 5 ℃ (35 ℃) 2. Wilgotność względna: ≤85% 3. Ciśnienie powietrza: 86 kPa (106 kPa) |
| Warunki zasilania |
Wymagania dotyczące zasilania AC380V: 1. Trójfazowy czteroprzewodowy + ochronny przewód uziemiający 2. Zakres napięcia: AC (380 ± 38) V 3. Zakres wahań częstotliwości: (50 ± 0,5) Hz 4. Rezystancja uziemienia ochronnego przewodu uziemiającego jest mniejsza niż 4Ω; 5. Użytkownik jest zobowiązany do skonfigurowania przełącznika powietrza lub zasilania o odpowiedniej wydajności dla sprzętu w miejscu instalacji, a przełącznik ten musi być używany niezależnie dla sprzętu |
| Zasilacz |
Imax≤32A Pmax≤15KW |
| Maksymalny prąd | Otwarcie drzwiczek pudełka testowego podczas testu spowoduje wahania temperatury i wilgotności w pudełku;jeśli drzwi są otwierane wielokrotnie lub przez długi czas lub próbka testowa wydziela wilgoć podczas badania, może to spowodować zamarznięcie wymiennika ciepła układu chłodniczego zamiast działać prawidłowo. |
Konfiguracja
| Nie. | Nazwa | Model | Uwaga |
| 1 | Skrzynka na sprzęt | Wewnętrzna stal nierdzewna SUS 304 | Feng Qianyuan |
| 2 | czujnik | Pancerna, PT100, klasa A | Pekin „Sai Yiling” |
| 3 | Stycznik prądu przemiennego | Opcjonalny | Schneidera |
| 4 | przekaźnik termiczny | Opcjonalny | Schneidera |
| 5 | Przyrząd do kontroli ochrony przed nadmierną temperaturą | WMK-102L(0_399) | Krajowa wysoka jakość |
| 6 | Przekaźnik pośredni | Opcjonalny | Schneidera |
| 7 | Wentylator cyrkulacyjny | 90W/220V | Wspólne przedsięwzięcie „Zibang” |
| 8 | Sterowniki programowalne | TH2200-A | Songhua |
| 9 | moduł temperatury | Songhua | |
| 10 | Ekran dotykowy (ekran kolorowy) | Songhua | |
| 11 | Przełącznik wycieku | 380V63A | Chint |
| 12 | transformator sterujący, | BK-300 | Chint |
| 13 | przerywacz | 3P60A | Schneidera |
| 14 | przekaźnik półprzewodnikowy | 40A | Tajwan „Yang Ming” |
| 15 | podgrzewacz | Drut z nichromu | Krajowa wysoka jakość |
| 16 | kompresor | Opcjonalny | niemiecki „bitzer” |
| 17 | Parownik | wytworzone na zamówienie | Tajwan Zhongli |
| 18 | Czynnik chłodniczy | R404A/R23 | DuPont Polska |
| 19 | Mrożony olej | RL32H | Brytyjski niedźwiedź lodowy |
| 20 | Separator oleju | Duży system obsługujący 55824/55855 | Emerson (dawniej ALCO, USA) |
| 21 | Separator gaz-ciecz | Duży system obsługujący 3/8″, 1/2″ | Fuzhou, Tajwan |
| 23 | filtr osuszacz | DCL032/053/083/085 | Danfoss Dania lub Sporland USA |
| 24 | Zawór elektromagnetyczny | 3/8 lub 5/8 | Strzelec lub Kasto w Japonii |
| 25 | Parownik | Zwyczaj | Wspólne przedsięwzięcie |
| 26 | Różne części miedziane | Opcjonalny | Tajwan Xiongde |

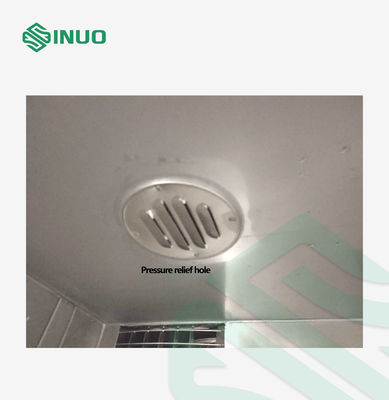

Cechy i zalety produktu
Zawór PWM Normalny zawór
