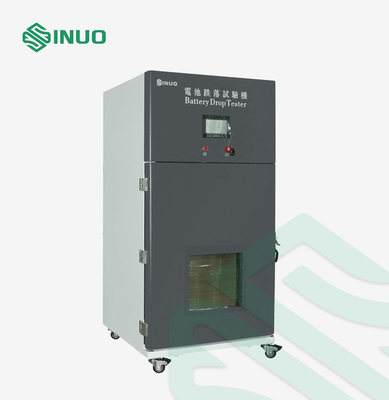

Tester baterii UL2580 Edge Face Corner 200mm - 1600mm Test upadku

1) Metoda zwalniania: automatyczna/ręczna;winda testowa jest napędzana silnikiem (sterowanym przez niemiecki silnik krokowy Schneidera);

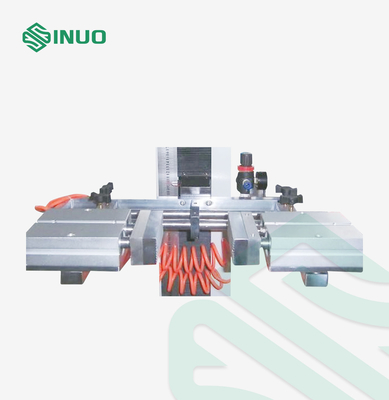

2) Urządzenie mocujące osprzęt: napęd cylindryczny (lub ręczne mocowanie)

3) Skok wysokości spadku: 200 mm ~ 1600 mm (regulowany);

4) Upadek na podłogę: 2 kawałki betonu cementowego o grubości 200mm (jeden zapasowy);

5) Dopuszczalny błąd wysokości spadku (mm): ±3mm;

6) Obciążenie testowe (maksymalna siła docisku): 0~500Kg (maksymalna waga próbki);

7) Metoda badania: opadanie krawędzi, lica, krawędzi i narożnika we wszystkich kierunkach;

8) Czas odpowiedzi: 1S;

9) Maksymalny rozmiar próbki kropli: (W * D * H) 1000 * 1000 * 600 mm;

10) Rozmiar platformy: 1500 * 1500 mm (szer. * gł.);

11) Wysokość osłony ochronnej: 300mm;

12) Hałas pracy sprzętu: <70db;

13) Zasilanie: AC220V (+10%,) 50Hz

14) Rozmiar maszyny: około długość 1000 mm * szerokość 780 mm * H2000 mm

Szczegóły wyposażenia

Wymagania dotyczące sterowania elektrycznego:

1. Wymagania dotyczące kontroli

1) Urządzenie przyjmuje tryb sterowania PLC, może realizować funkcje operacyjne na miejscu, takie jak ustawianie wartości ciśnienia, działanie uwalniania kropli i ręczne oddymianie.

2) Funkcja ochrony wyłącznika krańcowego jest przewidziana dla napędu skoku części transmisyjnej.

3) Interfejs interakcji człowiek-komputer przyjmuje 7-calowy kolorowy ekran dotykowy LCD.

2. Bezpieczeństwo elektryczne

System posiada system samoobrony (w tym zabezpieczenia, takie jak awaria zasilania, przepięcie, przegrzanie, awaria komputera itp.; zabezpieczenie przed przepięciem i przetężeniem samego sprzętu; zabezpieczenie przed zwarciami spowodowanymi nieprawidłową obsługą testerów oraz elektrody baterii są podłączone nieprawidłowo.)

3. Wymagania instalacyjne

Kupujący zapewni przewód spalinowy.Lub, zgodnie z określonymi wymaganiami, dostawca zaprojektuje, wyprodukuje i zainstaluje osobno jednostkę oczyszczania spalin i rurę wydechową (koszt jest dodatkowy).

Cechy podwozia:

1. Na wewnętrzną wyściółkę komory roboczej kropli zastosowano odporny na korozję materiał izolacyjny.Narożniki komory roboczej są zaprojektowane z zaokrąglonymi liniami, a rogi nie są połączone szwami.Komora robocza posiada otwory drenażowe i sitka ułatwiające czyszczenie.

2. Kroplowa komora robocza pełni funkcje przeciwwybuchowego i automatycznego rozprężania i dostarczania powietrza.Ze względu na możliwość pożaru, a nawet wybuchu podczas testu baterii, energia wyzwolona przez eksplozję pojedynczego akumulatora: 52078J;jeśli wybuchnie, podczas testu może zranić otaczających ludzi i rzeczy.Powinna być potrzebna funkcja przeciwwybuchowa.Funkcja przeciwwybuchowa realizowana jest poprzez względną izolację od innych części korpusu urządzenia;natychmiastowe uwolnienie ciśnienia wybuchu (takie jak destrukcyjna cienkopłytowa konstrukcja klapy) jest realizowane poprzez słabe ogniwo wytrzymałości mechanicznej określonej konstrukcji komory roboczej;silna rura oddymiająca urządzenia jest aktywowana, aby zrealizować stałą emisję szkodliwego dymu i pyłu.

3. Zapewnić okno obserwacyjne do obserwacji procesu testowego oraz wbudowane oświetlenie przeciwwybuchowe w komorze roboczej.Okno obserwacyjne przyjmuje dwuwarstwową strukturę szkła, warstwa wewnętrzna to szkło hartowane, powietrze jest izolowane pośrodku, a warstwa zewnętrzna to szkło kuloodporne.Hartowane szkło na wewnętrznej warstwie jest łatwe do wymiany.

4. W dolnej części urządzenia montuje się cztery kółka narożne (dwa uniwersalne i dwa orientacyjne) oraz nieruchome nóżki o regulowanej wysokości.
