UL 2594 Sprzęt do zasilania pojazdów elektrycznych 50 mm Urządzenie do badania uderzenia kulą stalową

Urządzenie do badania uderzenia kulą stalową doSprzęt do zasilania pojazdów elektrycznych

Zgodne normy i klauzule dotUrządzenie do badania uderzenia kulą stalową

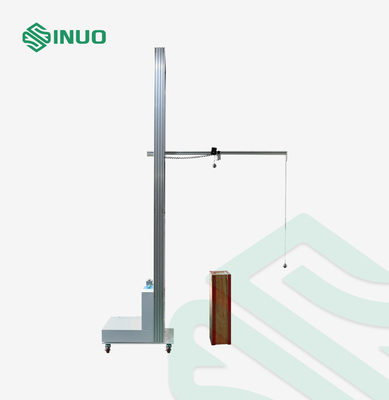

To urządzenie do testowania uderzenia stalową kulą w pojeździe elektrycznym jest zgodne UL 2594 klauzula 57 rysunek 18 i 19 itd.

Parametry techniczne dotUrządzenie do badania uderzenia kulą stalową

Zasilanie: AC220 50Hz

Metoda sterowania: przycisk + zdalny pilot na podczerwień

Kula ze stali udarowej: średnica 50 mm, 500 ± 25 g, z pierścieniem.Materiał stali łożyskowej: GCr15, twardość powyżej HRC60.

Lina stalowa: Ф1mm, materiał stal nierdzewna 304, gumowana, długość 1,3m, regulowana

Zakres wysokości próbki: 0,5 ~ 2,0 m, długość i szerokość próbki nie są ograniczone

Zakres wysokości punktu uderzenia stalowej kuli: 0,5 ~ 2,0 m

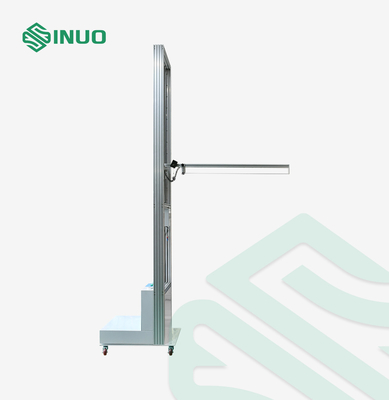

Metoda podnoszenia poprzecznego ramienia zwalniającego sprzęt: jest regulowana przez mechanizm podnoszący napędzany silnikiem

Wyświetlacz wysokości: linijka ze stali nierdzewnej o grubości 2 m, minimalna podziałka 1 mm

Metoda wyzwalania: wyzwalanie elektromagnesu


Przegląd wyposażeniadlaUrządzenie do badania uderzenia kulą stalową


To zastosowanie urządzenia do testowania uderzenia stalową kulą pojazdu elektrycznego: nadaje się do testu uderzenia w obudowę sprzętu.

Próbka testowa: stacja ładowania pojazdów elektrycznych, oprawy oświetleniowe, elektroniczne urządzenia audio, wideo i podobne, sprzęt informatyczny

Funkcja:

1. Test uderzenia w pionie: System steruje elektromagnesem, aby uwolnić solidną stalową kulę o średnicy 50 mm, 500 ± 25 g, aby mogła swobodnie spaść z wysokości 1,3 m na górną powierzchnię stacji ładującej, a także test energii uderzenia Na próbce generowane jest 6,5 J;

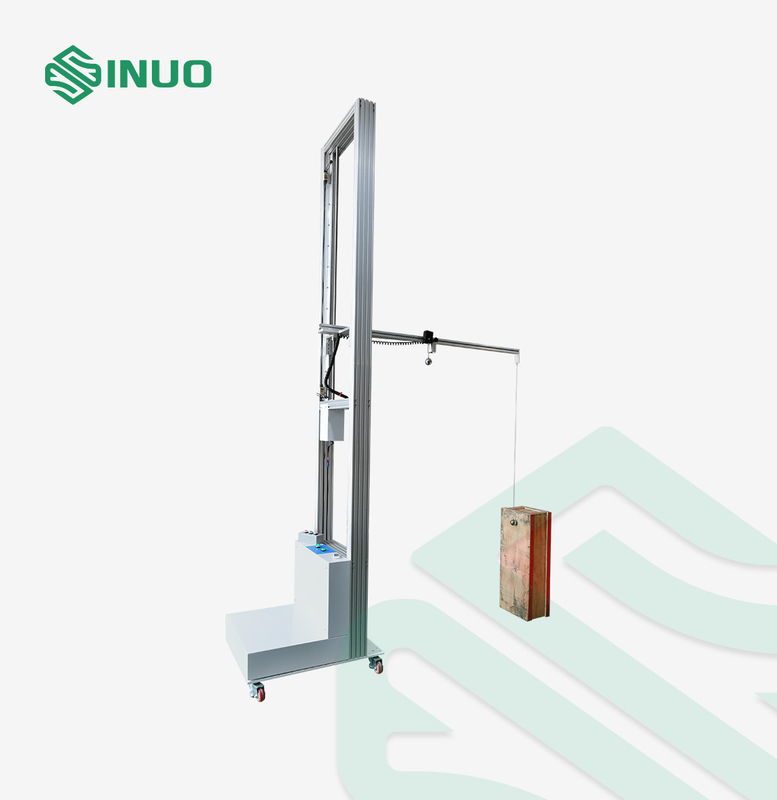

2. Test uderzenia wahadłowego: System steruje elektromagnesem, aby zwolnić stalową kulkę o średnicy Ф50 mm, 500 ± 25 g, tak aby swobodnie odchylała się od poziomej pozycji 0 ° wzdłuż stalowej liny o długości 1,3 m, uderzając w bok stacji ładującej, na próbce generowany jest test energii uderzenia 6,5 ​​J;uderzenie można przeprowadzić po bokach próbki w czterech 90° kierunkach.
3. Za pomocą konstrukcji wózka można go przesuwać i ustawiać wokół próbki oraz testować różne strony próbki.
4. Przyjęto elektryczną konstrukcję podnoszącą, instalacja stalowych kulek jest pracochłonna, a wpływ na górną i boczną powierzchnię próbki na różnych wysokościach jest zadowalający.
5. Jest uwalniany przez elektromagnes, który może być sterowany za pomocą pilota zdalnego sterowania na podczerwień, z wysokim współczynnikiem bezpieczeństwa.
6. Istnieją dwa sposoby uderzenia: uderzenie pionowe i uderzenie wahadłowe, które w pełni spełniają wymagania normy
7. Sprzęt może przeprowadzić test w dwóch formach pionowego upadku i uderzenia wahadłowego


Kroki operacjidlaUrządzenie do badania uderzenia kulą stalową


Przygotowanie testu
1. Zamocuj próbkę w normalnej pozycji, aby upewnić się, że powierzchnia nośna jest sztywną powierzchnią nośną, a podłoże i ściana są preferowane jako powierzchnia nośna.
2. Podłącz urządzenie do zasilania 220V i wybierz metodę zrzutu zgodnie z próbką: upadek pionowy lub uderzenie wahadłowe.

Test uderzenia pionowego
1. Przesuń sprzęt tak, aby pręt trzymający stalową kulkę znajdował się nad próbką i dostosuj położenie elektromagnesu oraz pionowej stalowej kuli, aby stalowa kula uderzyła w miejsce, w którym próbka ma zostać uderzona.Dokręć śruby, aby ustalić położenie elektromagnesu i stalowej kuli, i zamocuj urządzenie hamujące na kole urządzenia, aby zapobiec przesuwaniu się urządzenia.
2. Wydłuż linę stalową pionowej stalowej kuli do ponad 1,3 m, umieść stalową kulkę na elektromagnesie i naciśnij przycisk zwalniający lub 5 na pilocie bezprzewodowym.Kontrolka przycisku jest włączona, a elektromagnes jest zasilany, aby przyciągnąć stalową kulkę.
3. Naciśnij przycisk w górę (pilot bezprzewodowy 3) lub w dół (pilot bezprzewodowy 4), tak aby odległość między spodem stalowej kuli a powierzchnią próbki wynosiła 1,3m.
4. Ponownie naciśnij przycisk zwalniający, aby przycisk odbił się lub przycisk 6 pilota bezprzewodowego, elektromagnes jest wyłączony, a stalowa kula zostaje zwolniona, a stalowa kula spada swobodnie, uderzając w próbkę.

Próba uderzenia oscylacyjnego
1. Przesuń sprzęt tak, aby oscylująca stalowa kulka stykała się pionowo z powierzchnią próbki.
2. Umieść stalową kulkę na elektromagnesie i naciśnij przycisk zwalniający lub 5 pilota bezprzewodowego.Kontrolka przycisku jest włączona, a elektromagnes jest zasilany, aby przyciągnąć stalową kulkę.

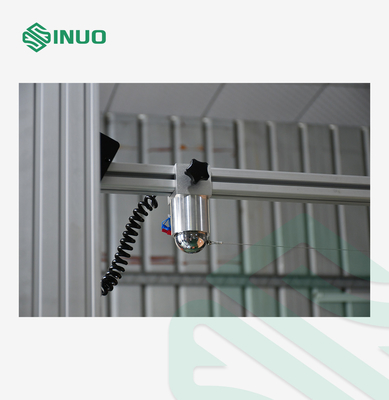

3. Poluzuj śrubę torx na elektromagnesie, przesuń ją w lewo, aby linka stalowa kuli była w prostym stanie i zablokuj śrubę torx na elektromagnesie, jak pokazano na poniższym rysunku.
4. Naciśnij przycisk w górę (pilot bezprzewodowy 3) lub w dół (pilot bezprzewodowy 4), aby określić punkt uderzenia próbki.
5. Ponownie naciśnij przycisk zwalniający lub przycisk 6 pilota bezprzewodowego, aby zwolnić stalową kulkę.Stalowa kulka uderza w próbkę ruchem swobodnego spadania.Po uderzeniu chwyć stalową kulkę ręcznie, aby zapobiec wtórnemu uderzeniu.

Sprawdź próbkę
Po teście sprawdź pozycję uderzenia próbki i oceń, czy próbka jest kwalifikowana zgodnie z wymaganiami normy.
