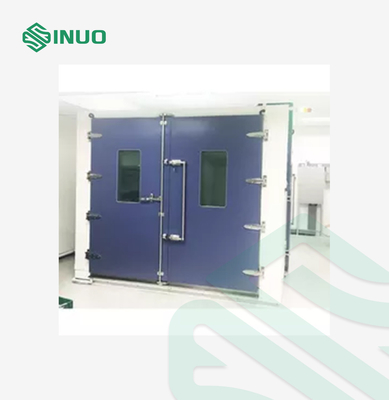

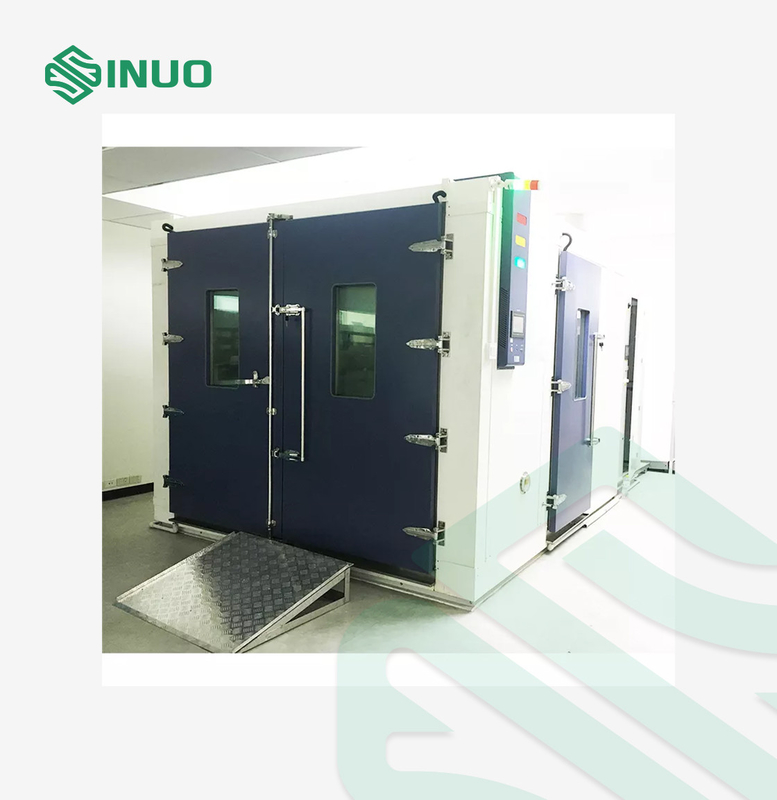

Komora do badań środowiskowych o pojemności 19 m³ Walk In Tester środowiskowy wilgotności w wysokiej niskiej temperaturze

A) Badanie i przechowywanie próbek substancji łatwopalnych, wybuchowych i lotnych

B) Badanie próbek substancji żrących, badanie i przechowywanie próbek biologicznych

C) Badanie i przechowywanie próbek źródeł silnej emisji elektromagnetycznej

O W3100 mm * H3700 mm * D2400 mm (bez rozmiaru jednostki)

Przypomnienie:Proszę odnieść się do ostatecznego projektu i potwierdzić trzy widoki wymiarów zewnętrznych

Standardowy zakres: 20%-95%RH

Niski zakres wilgotności: 5% RH ~ 95% RH (z suchym powietrzem)

GB-2423.1-2008 (IEC68-2-1) Test A: Metoda badania w niskiej temperaturze.

GB-2423.2-2008 (IEC68-2-2) Test B: Metoda badania w wysokiej temperaturze.

GB2423.3-2008 (IEC68-2-3) Test Ca: Metoda testowa stałego wilgotnego ciepła.

GB2423.4-2008 (IEC68-2-30) Test Db: Metoda testowa naprzemiennego wilgotnego ciepła.

GB 11158 „Warunki techniczne komory do badań wysokotemperaturowych”

GB10586-1 „Warunki techniczne komory do badania wilgotności i ciepła”

PS: Standardowa wilgotność 20% ~ 95% HR

Ilość: 2

Lokalizacja: Na drzwiach pokoju testowego (lub w miejscu wskazanym przez klienta)

Forma: 3-warstwowe szkło wzmocnione próżniowo z wbudowanym elementem grzejnym zapobiegającym parowaniu

Otwór o średnicy φ100mm na lewej bocznej ściance komory wyposażony w gumowy zaślepkę izolacyjną i jednocześnie gumową osłonę.

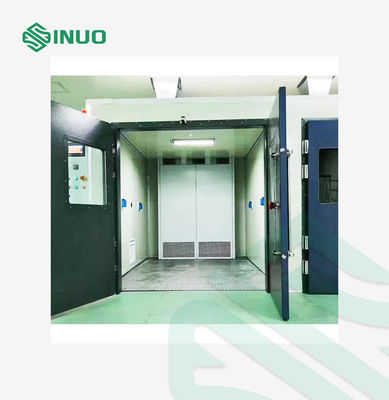

Podłoga ma antypoślizgową konstrukcję ze stali nierdzewnej o grubości 4,0 mm, aby zapobiec obrażeniom personelu podczas operacji wewnętrznych.

Podłoga jest zaprojektowana ze zbiornikiem odwadniającym, aw komorze testowej nie ma wody po zakończeniu wysokiej temperatury i wilgotności

Podnóżek skrzynki elektrycznej przyjmuje podkładkę z żelu krzemionkowego, która pochłania wstrząsy i chroni sprężarkę oraz spawanie rur miedzianych

Konwencjonalna metoda stałej wilgotności:Gdy rzeczywista temperatura osiągnie ustawioną temperaturę, wydajność chłodnicza sprężarki pozostaje niezmieniona, a metoda ogrzewania służy do kompensacji wydajności chłodniczej sprężarki w celu osiągnięcia równowagi temperaturowej w skrzyni.

Metoda zimnego bilansu:Gdy rzeczywista temperatura osiągnie ustawioną wartość, wyjście zimnego elektrozaworu jest kontrolowane przez regulator PID, a temperatura w skrzynce jest równoważona przez kontrolowane wyjście chłodzenia.W porównaniu z konwencjonalną metodą ze stałą wilgotnością, moc grzewcza jest zmniejszona, aby stworzyć całe urządzenie. W porównaniu z konwencjonalną metodą, sprzęt może osiągnąć 40% oszczędności energii

Z czujnikiem pomiaru wilgotności i kontrolerem

Platynowy czujnik rezystancyjny PT100

Oryginalna importowana niemiecka sprężarka półhermetyczna Bitzer.

Ochrona środowiska bez fluoru HFC404A (Honeywell) i czynnik chłodniczy DuPont R23

Wysokowydajny typ płaszczowo-rurowy (chłodzenie wodą)

Wyposażony w wieżę wodną chłodzącą (znanej marki) i rurociąg

Wysokowydajny wielosekcyjny parownik lamelowy z membraną hydrofilową (pogrubione lamelki)

Emerson AW

Termiczny zawór rozprężny Danfoss

Japonia Saginomiya i Danfoss

Wszystkie wysokiej jakości produkty pierwszej międzynarodowej marki (na zdjęciu po prawej: filtr odwadniacz)

Zamrażanie i osuszanie przez układ chłodniczy (powietrze w skrzyni przechodzi przez parownik poniżej temperatury punktu rosy i wytrąca się woda).

*Wybierz żebra parownika z hydrofilową obróbką membranową, lepszą wydajność osuszania, ponieważ napięcie wody aluminiowych żeberek z hydrofilową membraną jest małe, kropelki wody z kondensacji powietrza łatwo się ześlizgują i nie jest łatwo wytworzyć zaporowe mostki wodne w szczelina płetwy.W ten sposób znacznie poprawiając wydajność osuszania!

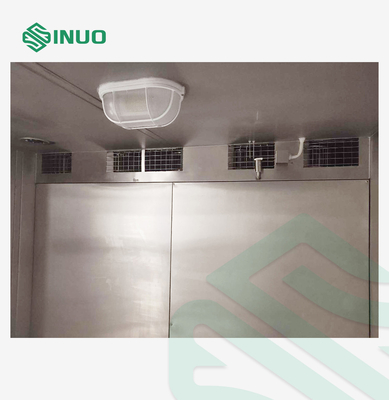

Elektryczna rura grzejna ze stopu niklu i chromu ze stali nierdzewnej, konstrukcja antyadhezyjna rury grzewczej, przyłącze grzałki, stosowany jest drut żaroodporny, grzałka jest umieszczona w kanale powietrza obiegowego na górze pudełka i ognioodporne i wokół niego dodaje się materiały termoizolacyjne

A) Cylinder nawilżający (metoda bojlera) służy do nawilżania, które jest szybsze niż tradycyjne nawilżanie powierzchniowe (typu miski wodnej) i zapewnia większą dokładność sterowania.

W pudełku

Nie powoduje zanieczyszczeń, takich jak kamień, ma dobrą wydajność przy niskiej wilgotności i jest łatwy do czyszczenia.

B) Rura nawilżająca ma bezszwową obudowę ze stali nierdzewnej, rezystancja izolacji jest większa niż 50MΩ i ma kontroler zapobiegający oparzeniom na sucho

C) Cylinder nawilżający jest wykonany ze stali nierdzewnej i posiada okienko do obserwacji poziomu wody.

D) Niska temperatura z suchym powietrzem

Bezkontaktowe sterowanie sygnałem wyjściowym sterownika osiąga wysoką precyzję dzięki przekaźnikowi półprzewodnikowemu SSR

Bezkontaktowe sterowanie przełącznikiem

Głównymi elementami obwodu sterującego są wszystkie marki wysokiej jakości

1. Przetestuj zabezpieczenie przed przegrzaniem produktu (niezależne)

2. Bez wyłącznika zabezpieczającego bezpiecznik

3. Wyłącznik zabezpieczający przed przegrzaniem grzałki

4. Sprężarka jest przeciążona i przegrzana

5. Zabezpieczenie wysokiego i niskiego ciśnienia sprężarki

6. Zabezpieczenie nadprądowe systemu

7. Sterownik sam zdiagnozuje usterkę i wyświetli ją

8. Ciśnienie wody chłodzącej jest zbyt niskim zabezpieczeniem

9. Zabezpieczenie przed wyciekiem, zabezpieczenie przed zwarciem, zabezpieczenie przed niewłaściwą fazą/utratą fazy, zabezpieczenie przed przeciążeniem wentylatora, niezależne zabezpieczenie przed przegrzaniem, zabezpieczenie przed niedoborem wody, zabezpieczenie przed przecięciem wody, wskazanie pracy, alarm dźwiękowy i świetlny, automatyczne wyłączanie po alarmie itp.

1. Temperatura otoczenia: -5 ℃ ~ + 28 ℃;

2. Wilgotność względna: ≤85% RH;

3. Ciśnienie atmosferyczne: 80kPa ~ 106kPa

4. Brak silnych wibracji wokół

5. Zasilanie sprzętu: (należy pamiętać, że zasilacz testowy nie jest dołączony)

5.1 Podłączyć do zasilania 380V AC (±10%), przewód trójfazowy + przewód ochronny, rezystancja uziemienia ≤ 4Ω;

5.2 Całkowita moc: około 100KW

5.3 maksymalny prąd roboczy: około 152A
