Sprzęt do testowania EVSE
Created with Pixso.

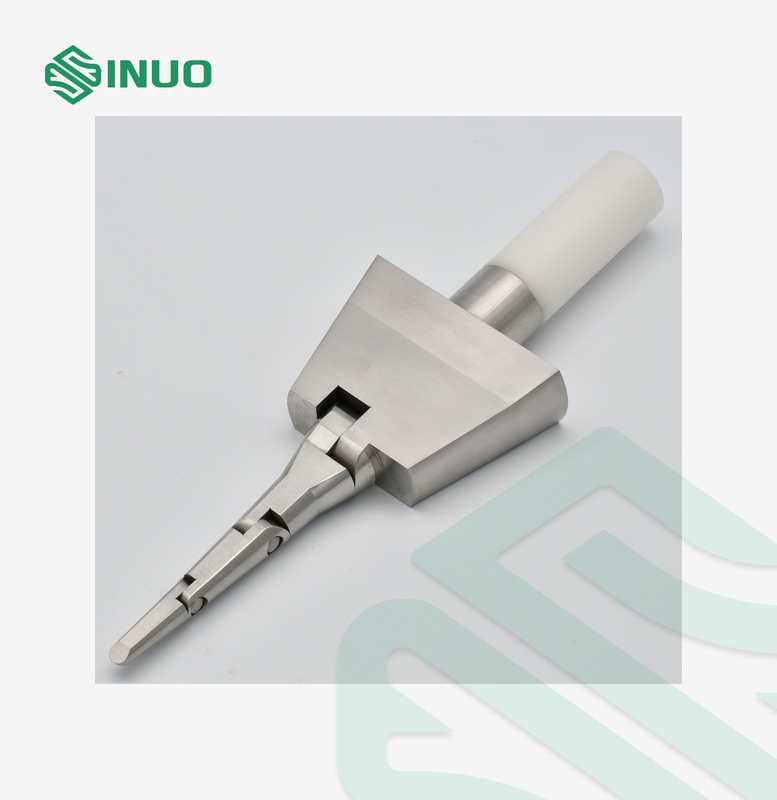

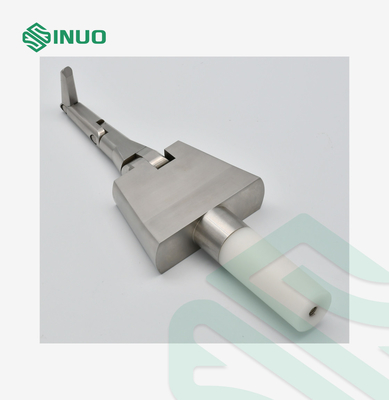

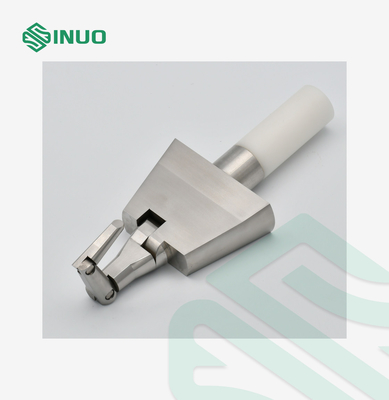

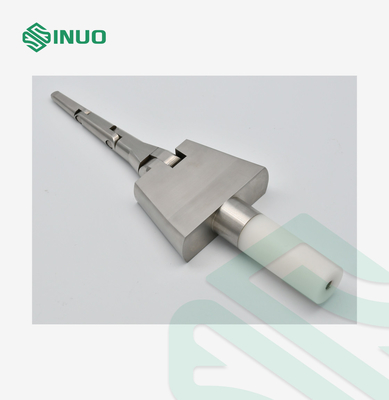

UL 2594, klauzula 8.2 Rysunek 6 Przegubowa sonda Nylon i materiał metalowy

UL 2594, klauzula 8.2 Rysunek 6 Przegubowa sonda Nylon i materiał metalowy

Nazwa marki: Sinuo
Numer modelu: SN2210-35
MOQ: 1
Cena £: negocjowalne
Warunki płatności: T/T
Zdolność do zaopatrzenia: 100 szt / miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
Calibration Certificate (Cost Additional)
Zastosowana norma:
UL2594
Zastosowana klauzula:
Klauzula 8.2
Stosowana postać:
Rysunek 6
Funkcja sondy:
Wspólna sonda
Próbka badana:
Części pod napięciem/mechaniczne
Materiał sondy:
Nylon i metal
Funkcja testowa:
Ochrona obudowy
typ przesyłki:
Pudełko aluminiowe
Szczegóły pakowania:
Aluminiowe pudełko i karton
Możliwość Supply:
100 szt / miesiąc
Podkreślić:

Rysunek 6 Sonda przegubowa

,

punkt 8.2 Sonda przegubowa

,

nylonowa sonda przegubowa

Opis produktu





UL 2594, punkt 8.2 Rysunek 6 Sonda przegubowa



Przegląd wyposażeniadlaUL 2594, punkt 8.2 Rysunek 6 Sonda przegubowa




Norma: UL 2594 klauzula 8.2 rysunek 6.

Zastosowanie: Jest szeroko stosowany w teście ochrony obudowy sprzętu elektrycznego.

Próbka testowa: Łatwo dostępne części obudowy pod napięciem lub części mechaniczne.

Cecha: nylonowy uchwyt + sonda, jest produkowany zgodnie ze standardową figurą.



Parametry technicznedlaUL 2594, punkt 8.2 Rysunek 6 Sonda przegubowa



Materiał sondy Stal nierdzewna
Materiał uchwytu Nylon
Zastosowana siła Bez wbudowanej siły, powinien współpracować z siłomierzem
Stosowane normy UL 2594, punkt 8.2 Rysunek 6


Opis odpowiednich normdlaUL 2594, punkt 8.2 Rysunek 6 Sonda przegubowa




8 Ochrona Użytkowników – Dostępność i Obsługa Użytkownika


8.1 Informacje ogólne


8.1.1 Wymagania w tej sekcji dotyczą części dostępnych dla użytkownika.Aby uzyskać informacje na temat wymagań dotyczących ochrony personelu serwisowego, patrz Ochrona personelu serwisowego, 32.



8.2 Dostępność


8.2.1 Aby zmniejszyć ryzyko niezamierzonego kontaktu, który skutkuje porażeniem elektrycznym przez nieizolowaną część pod napięciem lub drut powlekany, otwór w obudowie powinien spełniać:


a) W przypadku otworu o mniejszym wymiarze mniejszym niż 25,4 mm (1 cal).taka część lub przewód nie może stykać się z sondą przedstawioną na rysunku 6.lub


b) W przypadku otworu, który ma mniejszy wymiar 25,4 mm (1 cal) lub więcej, taka część lub drut powinny być oddalone od otworu zgodnie z tabelą 8.



Tabela 8

Minimalna wymagana odległość od otworu do części, która wiąże się z ryzykiem porażenia prądem
Mały wymiar otworua, b Minimalna odległość od otworu do częścib
mm cale mm cale
25.4 (1) 165,0 (6-1/2)
31,8 (1-1/4) 190,0 (7-1/2)
38.1 (1-1/2) 318,0 (12-1/2)
47,6 (1-7/8) 394.0 (15-1/2)
54,0 (2-1/8) 444,0 (17-1/2)
c   762.0 (30)

aPatrz 8.2.4

bW zakresie od 19,1 do 54 mm (3/4 do 2-1/8 cala) należy zastosować interpolację w celu określenia wartości między wartościami podanymi w tabeli.

cWięcej niż 54 mm (2-1/8 cala) i nie więcej niż 152,0 mm (6 cali).



Zdjęcia dlaUL 2594, punkt 8.2 Rysunek 6 Sonda przegubowa




UL 2594, klauzula 8.2 Rysunek 6 Przegubowa sonda Nylon i materiał metalowy 0



UL 2594, klauzula 8.2 Rysunek 6 Przegubowa sonda Nylon i materiał metalowy 1
